沟槽式等径三通管道连接件结构设计

　　在民用建筑给排水、消防喷淋管网、工业循环水系统的管路布设场景中，等径三通是实现管路直角分流、合流的核心连接件，这款沟槽式三通适配公称通径250mm、SCH40壁厚等级的钢管，采用沟槽卡箍连接形式，相比传统焊接、法兰连接的三通，安装时无需在管端焊接法兰盘，也不需要对管口做套丝处理，仅需用滚槽机在待连接钢管端部加工出标准宽度与深度的环形沟槽，将三通的三个承口分别对准加工好沟槽的管端，在接口处套入密封橡胶圈后，用两半式卡箍箍住承口与管端的沟槽，拧紧卡箍螺栓即可完成密封与固定，单处接口的安装耗时仅为法兰连接的三分之一，后期管路改造、拆卸维护时也无需动火作业，能有效降低狭小管井、易燃易爆厂区内的施工安全风险。从结构设计层面看，

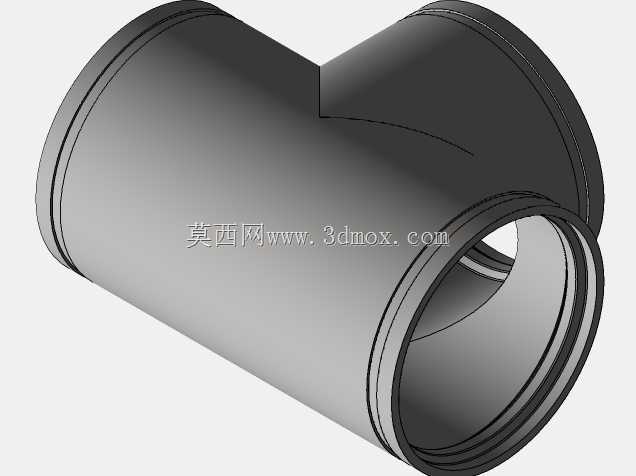

　　这款三通的三个接口轴线呈正交分布，主管为直通结构，支管垂直于主管轴线居中布置，整体采用等径设计，三个接口的公称通径完全一致，可实现同管径管路的垂直方向分流，内部流道做了圆弧过渡处理，在支管与主管的相交位置没有直角突变结构，能大幅降低流体经过三通时的局部阻力损失，减少水流在分流位置产生的紊流与振动，适配输送清水、低浓度酸碱溶液、压缩空气等常规流体的管路系统。外形尺寸方面，这款三通的主管总长度、支管外伸长度均符合沟槽管件的通用安装尺寸规范，三个承口的内径与对应SCH40钢管的外径留有均匀的配合间隙，承口内侧的密封槽尺寸与配套橡胶圈的压缩量匹配，安装后可承受1.6MPa的工作压力，满足多数中低压管路的压力等级要求；

　　承口端部的凸缘结构与卡箍的卡槽完全契合，安装后可限制管路的轴向窜动，同时允许管路存在微小的角度偏转，能抵消管路运行时因温度变化产生的热胀冷缩应力，避免接口处出现渗漏。在实际选型应用中，这类沟槽三通常被用于大型商业综合体的消防喷淋系统主管路分支、厂区循环冷却水系统的管路分流、市政给排水管网的节点改造项目，设计建模时严格匹配沟槽连接的尺寸公差，承口与管端的配合间隙控制在合理范围，既不会因间隙过小导致安装时管口无法顺利插入承口，也不会因间隙过大造成橡胶圈压缩量不足引发渗漏，三通本体的壁厚从主管到支管做了等强度过渡，在支管与主管的相贯线位置做了加厚处理，避免长期受流体冲刷、管路应力作用时出现局部开裂的问题，整体结构无多余的突出结构，安装后占用的管廊空间更小，适合在空间紧凑的管井、吊顶内的管路布设场景中使用。
