沟槽式等径三通管道连接件结构设计

　　这款沟槽式等径三通主要应用在民用建筑给排水、消防喷淋管网、工业循环水输送、暖通空调冷热水管路等需要做管路分支分流的场景，相比传统焊接、丝接三通，它的安装不需要动火作业，也不用对管端做套丝处理，现场施工效率能提升六成以上，尤其适合老旧管网改造、易燃易爆工况下的管路铺设作业，能大幅降低现场施工的安全风险。从实际使用功能来看，它承担着主管道侧向90度等径分流的作用，三个接口公称通径一致，适配同规格的沟槽式管道连接，内部流道做了顺滑过渡处理，介质流经分支位置时不会产生明显的紊流和压损，能减少管路输送过程中的能耗，同时沟槽式连接的密封结构自带一定的角度补偿能力，能抵消管路因温度变化产生的轻微伸缩位移，避免接口渗漏。

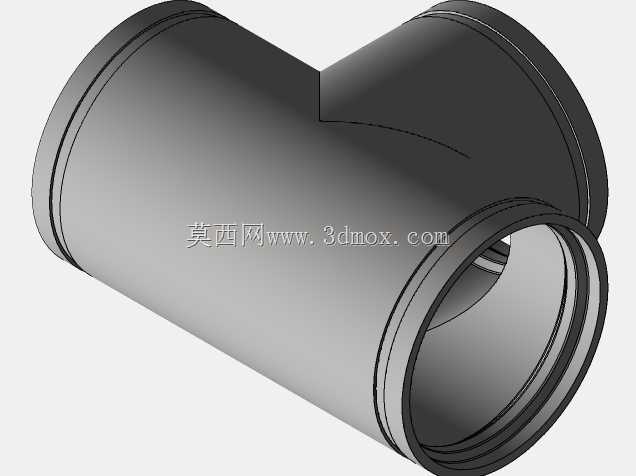

　　设计过程中首先参考了沟槽式管接头的相关连接标准，三个接口端部的沟槽尺寸、密封面宽度、管端定位台阶都做了统一的参数匹配，保证和同压力等级的沟槽卡箍、密封圈能完全适配，不需要额外做定制加工。主体结构采用等径正交的布局，支管和主管的相贯线位置做了圆弧过渡加厚处理，因为这个位置是管路承压的薄弱点，介质分流时会对相贯线位置产生持续的冲刷，加厚处理能提升整体的承压能力，避免长期使用后出现局部磨损泄漏。外形上主体为圆柱正交结构，三个接口的端部都预留了标准宽度的沟槽安装位，安装时不需要考虑三通的周向角度，只要将管道插入接口定位台阶，卡上卡箍拧紧螺栓即可完成固定，安装边界上要注意预留出卡箍螺栓的操作空间，三个接口外侧至少要留出单倍卡箍宽度的安装距离，

　　避免和相邻管路、支架产生干涉，同时管路支架要设置在距离三通接口不超过一倍管径的位置，分担三通位置的管路承重，避免长期承重导致接口变形。整个结构没有多余的冗余设计，壁厚均匀，适合采用铸造工艺批量生产，内部流道无突出结构，不容易积存介质杂质，后期管路冲洗维护也更加便捷。
