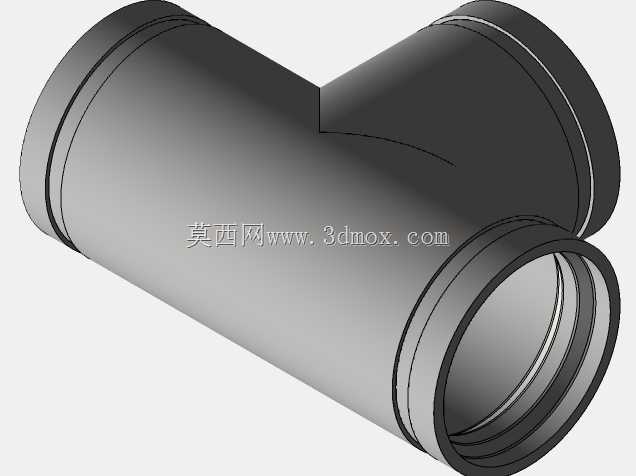

沟槽式等径三通管道接头三维结构

　　这款沟槽式等径三通接头，是民用建筑给排水、消防喷淋管网、工业循环水系统里常用的管路分流连接件，适配公称通径100的sch40壁厚系列钢管，采用沟槽式卡箍连接结构，无需焊接、套丝作业，现场安装时仅需对齐管端沟槽、卡入配套橡胶密封圈后锁紧卡箍螺栓即可完成装配，能大幅缩短管网施工周期，也便于后期管路改造与维护拆解。从结构设计来看，三个接口的同轴度、端面垂直度都做了公差约束，保证对接后管路不会出现偏斜错位，内部流道做了圆弧过渡处理，避免直角转折造成的流阻激增、介质紊流问题，能降低输送过程中的压力损失，减少杂质在转角处的淤积风险。接头本体的壁厚均匀性经过结构校核，能承受对应压力等级的管路载荷，接口处的沟槽尺寸严格适配标准卡箍的咬合深度，

　　既保证连接后的抗拉脱性能，也不会因沟槽过深削弱管端结构强度。在实际工程选型中，这类三通主要用于主干管与支管同径的管路节点，比如消防系统中主水管与同径分支管的连通、循环冷却水系统中同管径管路的分流合流场景，相比焊接式三通，它不需要现场做焊缝防腐处理，也避免了焊接作业带来的火灾隐患，尤其适合在禁火区域的管网施工中使用。建模过程中，重点还原了沟槽的截面轮廓、接口处的凸缘结构、本体的过渡曲面，所有配合尺寸都参照通用沟槽管件的行业规范设定，能直接用于管路装配干涉检查、管线排布模拟，也可作为施工交底的可视化参考，帮助施工人员快速理解节点的装配逻辑，提前预判安装空间是否满足卡箍锁紧的操作需求，避免现场安装时出现空间不足无法紧固螺栓的问题。
