沟槽式等径三通管道连接件结构设计

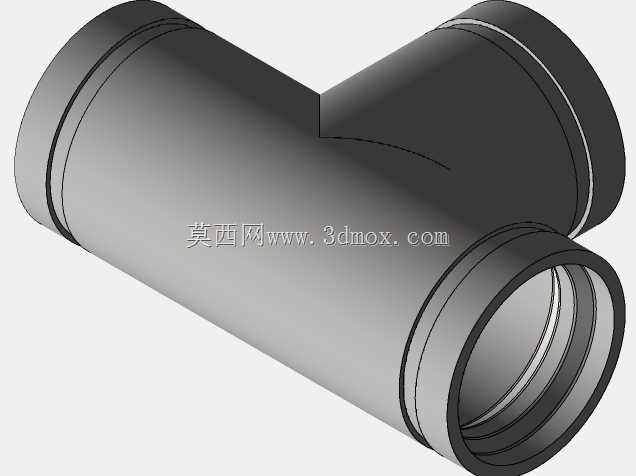

　　这款沟槽式等径三通，是管路系统中实现介质分流、合流的核心连接件，在民用建筑消防喷淋管网、工矿企业循环水系统、市政给排水管线、暖通空调冷冻水回路中都有大量应用，相比传统焊接、丝接三通，它的安装效率更高，后期管路拆解维护也更便捷，不需要动火作业就能完成管路接驳，在有防爆要求的油气场站、化工仓储区域的管路改造项目中优势格外明显。从结构设计来看，三个接口采用完全等径的设计，适配公称通径80、SCH40壁厚等级的钢管，接口处的凸缘结构是为沟槽卡箍安装预留的定位边界，安装时不需要对钢管端部做套丝、坡口处理，只需用滚槽机在钢管端部压出标准深度的沟槽，将卡箍嵌合在三通与钢管的沟槽内，拧紧卡箍螺栓即可完成密封连接，密封胶圈嵌在接口内侧的定位槽内，

　　承压状态下胶圈受介质压力挤压会进一步贴紧管壁，能稳定承受1.6MPa到2.5MPa的管路工作压力，完全满足常规工业与民用管路的承压要求。设计过程中重点考量了流道的顺滑过渡，三个接口交汇处的内壁做了圆弧倒角处理，避免直角结构造成的介质紊流，减少管路运行过程中的局部阻力损失，也能避免介质中的杂质在转角处沉积造成管路堵塞，尤其是在输送带有少量固体颗粒的循环水、中水介质时，顺滑的流道能大幅降低管路堵塞的概率。外形尺寸上，三个接口的同轴度、端面垂直度都控制在机械安装的公差范围内，安装时不需要额外调整管路角度就能实现精准对接，三个端部的沟槽尺寸完全适配标准沟槽卡箍，不需要定制专用连接件，现场施工时可以直接采购标准配件完成装配，

　　整体结构没有多余的突出结构，安装后占用的管路空间更小，在狭小的管井、设备夹层内排布管路时，能有效节省安装空间，降低管路排布的难度。这类沟槽三通在实际项目选型时，需要匹配对应钢管的壁厚等级，SCH40的壁厚适配对应的沟槽深度要求，避免因钢管壁厚过薄造成滚槽后钢管强度不足，或是壁厚过厚导致卡箍无法正常嵌合的问题，日常管路维护时，只需要拆解对应位置的卡箍就能更换管件，不需要切割整段管路，能大幅缩短后期运维的停机时间。
