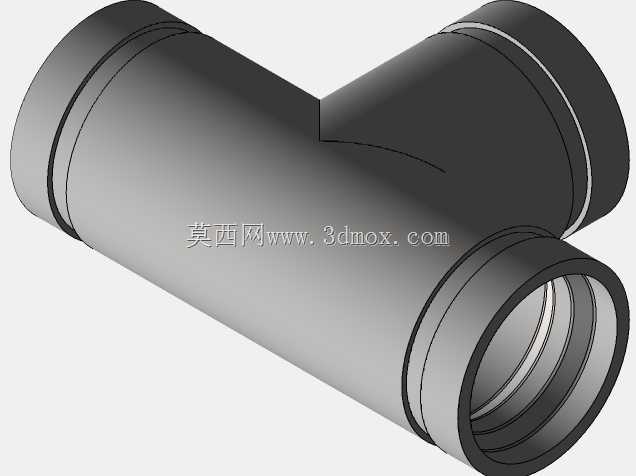

沟槽式异径三通管道连接件结构设计

　　这款沟槽式异径三通是民用建筑给排水、消防喷淋管网、工业循环水系统中常用的管路分流连接件，适配沟槽式卡箍连接工艺，相比传统焊接、丝接三通，安装时无需对管端做套丝、焊接处理，仅需在管端滚制匹配深度的沟槽，搭配专用卡箍与橡胶密封圈即可完成装配，能大幅缩短现场管路施工的周期，也降低了动火作业带来的现场安全隐患。从结构设计来看，主体采用等强度变径流线型过渡，三个连接端的沟槽尺寸严格匹配对应公称通径的卡箍标准，主通路保持通径一致，侧通路为异径接口，可实现不同管径管路的汇流与分流需求，内部流道做了圆弧过渡处理，能减少介质流经三通时的局部阻力损失，降低管路系统的运行能耗，避免直角结构带来的流道涡流、杂质沉积问题。安装边界方面，

　　三个接口的端面到分支交汇中心的距离严格遵循沟槽管件的安装尺寸规范，预留了足够的卡箍装配操作空间，现场排布管路时无需额外预留过长的管段余量，可直接按管线排布尺寸下料滚槽后对接。实际应用中，这类三通常被用在消防系统的立管分支、空调水系统的支路引出、市政供水管网的节点分流场景，连接时依靠卡箍的抱紧力与密封圈的压缩变形实现密封，可承受常规给排水、消防系统的工作压力，后期管路维护拆卸也十分便捷，无需破坏相邻管段即可完成分支节点的更换作业。建模过程中重点还原了沟槽的截面尺寸、端部倒角、流道过渡曲面的细节，三个接口的同轴度、分支角度严格匹配实物装配要求，可直接用于管路系统的装配干涉校验、管线排布模拟，也可作为管件族库的标准件调用，在做厂房管线综合排布、建筑给排水BIM建模时，能直接匹配对应管径的管道模型，避免出现装配尺寸不匹配、卡箍安装空间不足的问题。
