沟槽式Victaulic管帽端盖结构设计

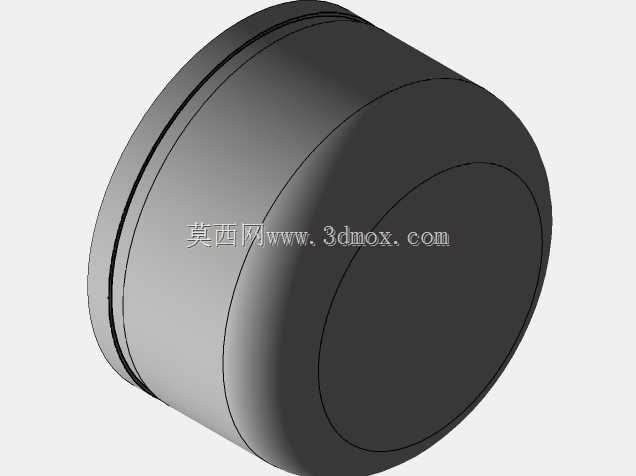

　　这款沟槽式管端封堵件，主要应用在采用Victaulic沟槽连接工艺的流体输送管路系统中，常见于消防供水管网、工业循环水管道、市政给排水管线、低压工艺流体输送管路的末端封堵场景，也可用于管路临时试压阶段的端口封闭，替代传统焊接封盖、丝堵的安装形式，适配公称通径250规格的沟槽式管道连接。从结构设计来看，整体采用短圆柱盲端结构，开口端设置有适配沟槽卡箍连接的环形凹槽结构，凹槽的宽度、深度以及与端面的距离完全匹配对应通径沟槽卡箍的安装尺寸，安装时无需对管道端部做套丝、焊接处理，只需将管帽套入管道端部，对齐沟槽位置后卡入专用卡箍，拧紧卡箍螺栓即可完成密封固定，安装效率远高于传统封堵形式，后期拆卸维护也更为便捷，无需动火作业，

　　适合在禁火施工场景下使用。外形方面，盲端采用圆弧过渡的平底设计，既避免了直角结构带来的应力集中问题，也能在管路承压时均匀分散介质压力，降低端部受介质冲击产生的结构变形风险；外表面做光滑圆弧过渡处理，没有突出的棱角结构，既减少了安装运输过程中的磕碰损伤，也能降低管路外部流体扰动带来的阻力影响。安装边界上，该管帽的轴向安装长度较短，在管路末端空间局促的场景下也能完成布置，不需要预留过长的操作空间，卡箍安装所需的径向操作空间与同通径沟槽接头一致，无需额外预留特殊操作空间。密封性能上，开口端的端面平整度以及沟槽尺寸公差经过严格控制，配合沟槽卡箍内的橡胶密封圈，可承受对应压力等级的管路静压与短时水锤冲击，不会出现渗漏问题；

　　整体结构没有多余的活动部件，长期使用过程中不存在易损件失效的问题，运维成本极低。在建模过程中，重点还原了沟槽的轮廓尺寸、端部过渡圆角、整体壁厚分布，所有结构尺寸均匹配实际产品的安装适配要求，可直接用于管路系统的装配干涉检查、管线排布模拟，也可作为沟槽管件族库的组成部分，用于成套管路系统的三维布局设计，帮助设计人员提前校核管路末端的安装空间，避免现场安装时出现空间不足、与周边构件干涉的问题。
