法兰连接角式止回截止阀结构设计

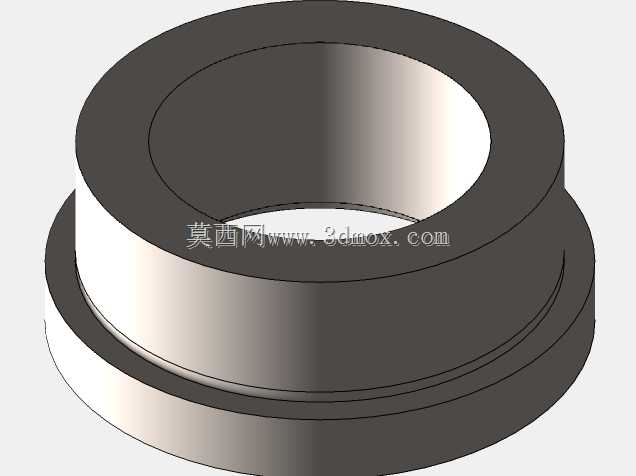

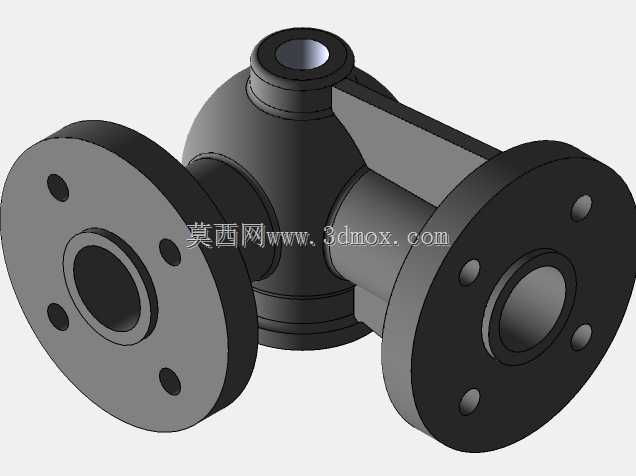

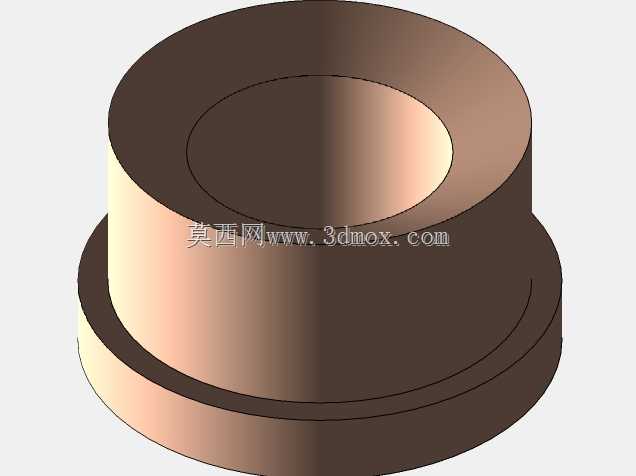

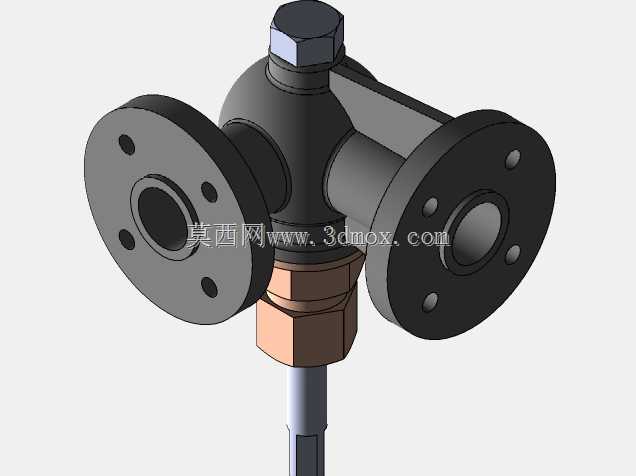

　　这款角式结构的截止止回两用阀，主要应用在化工、给排水、热力输送等行业的直角排布管路中，区别于直通式阀件的流道走向，它的进出口流道呈90度垂直布局，能够直接适配管路转角位置的安装需求，省去额外的弯头转接配件，减少管路的泄漏点与流体阻力损失。从功能层面来看，它同时具备截止阀的截断调节能力与止回阀的防回流特性，日常工况下可通过阀杆的升降动作控制管路的通断与介质流量大小，当管路出现介质反向流动的异常工况时，阀瓣会在反向介质压力与自身重力的共同作用下快速贴合密封面，自动阻断介质倒流路径，避免下游介质回流对上游泵体、仪表等设备造成水锤冲击或者介质污染。设计过程中优先考虑了安装维护的便捷性，两端采用标准法兰连接结构，法兰盘上的螺栓孔位置、

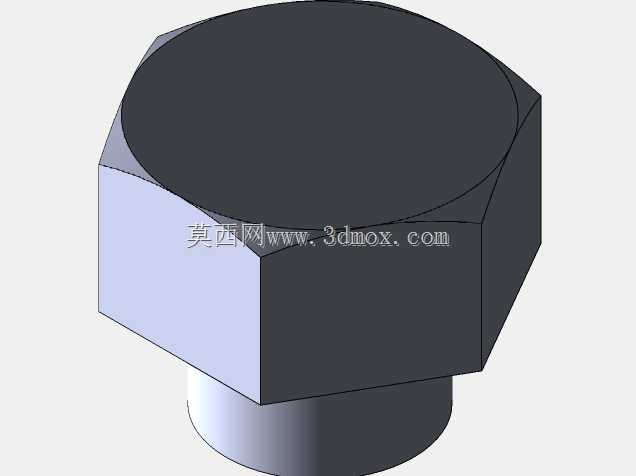

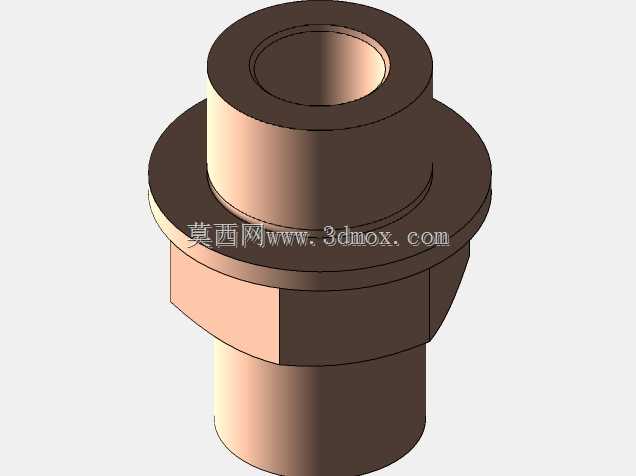

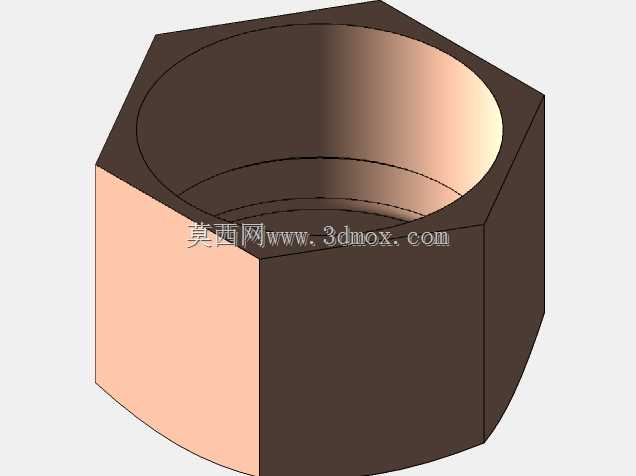

　　孔径均匹配通用管路法兰的安装尺寸，安装时只需对齐法兰密封面、穿入对应规格的螺栓均匀紧固即可，无需额外定制转接件。阀体下部的阀杆密封部位采用了组合式填料密封结构，压盖通过六角螺母锁紧，既能够保证阀杆升降过程中的密封性能，长期使用出现填料磨损泄漏时，也可以在不拆解阀体整体的情况下直接压紧压盖或者更换填料，降低现场维护的工作量。整体结构的外形尺寸充分考虑了管路安装的边界限制，阀顶的操作端预留了足够的扳手操作空间，不会出现安装后扳手无法卡紧操作螺母的问题，侧方的流道法兰与下部阀杆延伸段的间距也经过核算，能够避开相邻管路或者支架的干涉区域。流道内部的过渡位置全部做了圆弧顺滑处理，减少介质在转角位置的涡流损耗，

　　降低长期运行过程中介质对阀体内壁的冲蚀速率，阀瓣与阀座的密封面采用了锥面配合结构，相比平面密封具备更高的密封比压，在低压、小压差的工况下也能保证可靠的密封性能，不会出现内漏问题。阀杆与阀瓣采用了分体式联动结构，正常截止操作时阀杆带动阀瓣升降实现通断控制，当需要发挥止回功能时，阀瓣可以脱离阀杆的限位，在反向介质推动下独立回落密封，不会因为阀杆的位置卡滞影响止回动作的可靠性。
