带轴一体式螺旋齿轮传动构件

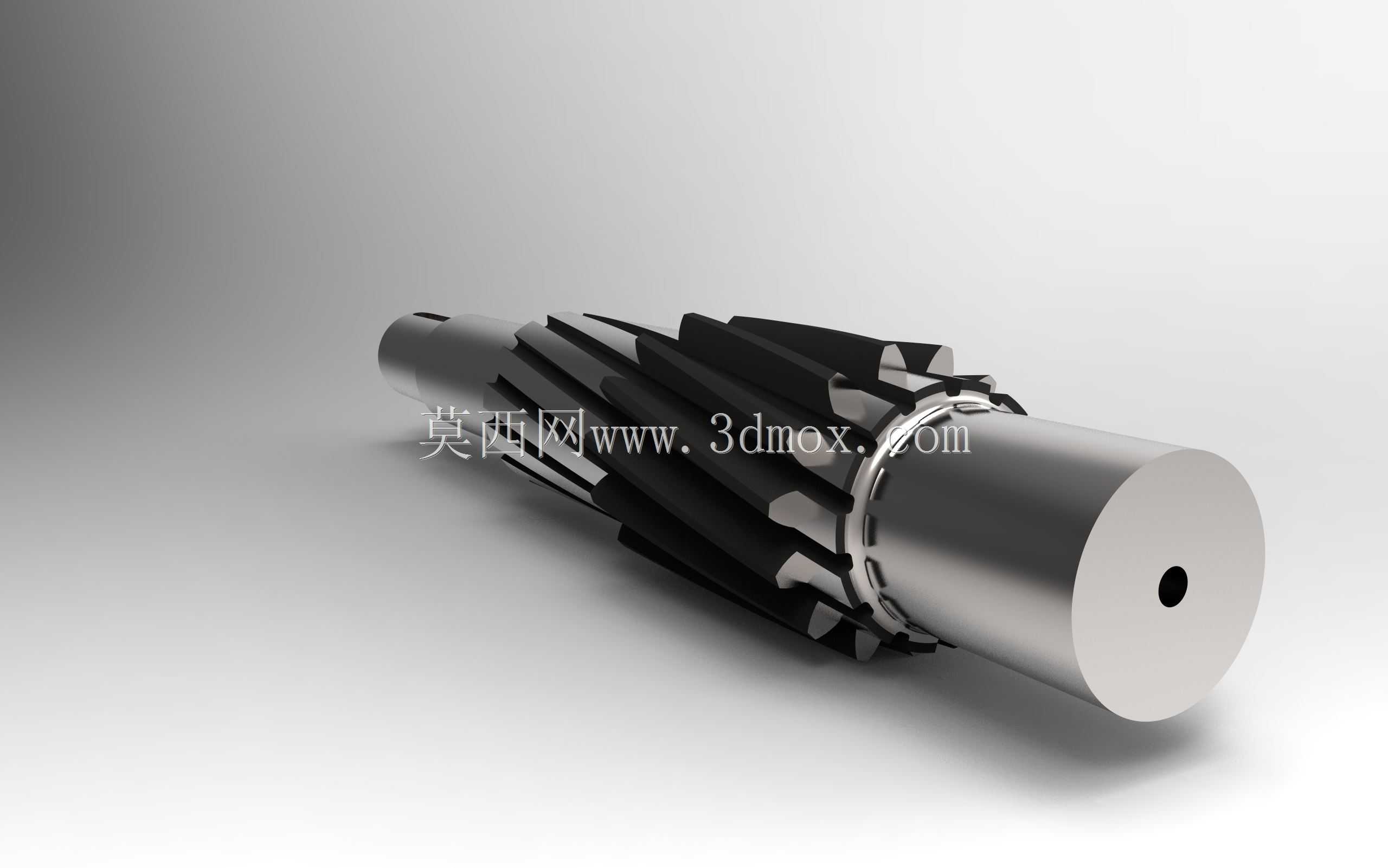

　　这款轴齿一体式螺旋齿轮构件，是平行轴交错传动场景中常用的核心传动零件，常见于中小功率的精密传动箱、进给机构、动力输出单元中，相比直齿圆柱齿轮，其啮合过程是渐进式的，轮齿从端部开始接触逐步延展至全齿宽，传动过程中冲击、振动与噪声都明显更低，适合对传动平稳性有一定要求的工况。从结构设计来看，构件将传动轮齿与支撑轴做了一体化设计，省去了齿轮与轴之间的键连接、过盈配合等装配环节，既消除了装配间隙带来的传动回差，也提升了整体的同轴度与扭转刚性，能承受更稳定的交变载荷。轮齿部分采用标准渐开线螺旋齿形，齿向螺旋角经过匹配设计，保证啮合时的重合度满足传动比要求，同时降低单齿承受的接触应力，延长轮齿的疲劳寿命。轴段部分做了阶梯式设计，

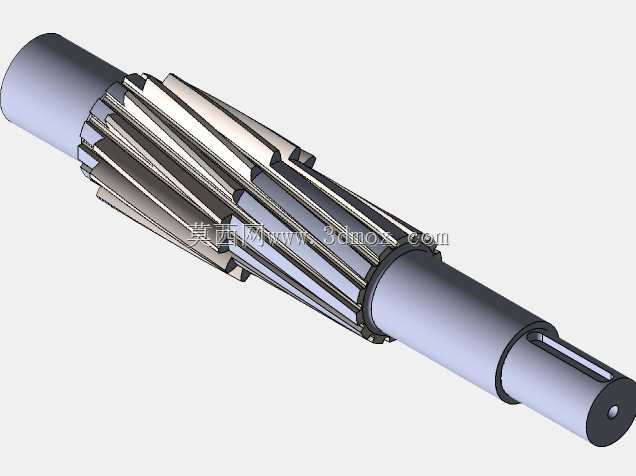

　　不同直径的轴段分别对应轴承安装位、轴向定位台阶、动力输出连接位，其中输出端轴段加工有标准平键键槽，可通过平键与外接带轮、联轴器或其他传动件实现周向固定，传递额定扭矩；轴端的中心孔可作为加工与装配时的定位基准，保证轮齿与各轴段的同轴度公差控制在合理范围内，避免装配后出现偏载、齿面局部磨损过快的问题。在安装边界上，各轴段的直径、长度尺寸与常规深沟球轴承、角接触轴承的内孔尺寸适配，轴向定位台阶的高度满足轴承内圈的定位要求，安装时无需额外加工定制适配衬套，可直接匹配常规标准传动箱的腔体尺寸。轮齿部分的齿顶圆直径、齿宽参数经过匹配校验，啮合时不会与箱体内壁、相邻传动件发生运动干涉，齿面的加工精度等级可满足中高速传动的使用需求，在进给传动、

　　小型动力传输场景中，既能保证准确的传动比，也能通过螺旋齿的啮合特性缓冲部分载荷波动，减少传动系统的冲击损耗。这类一体式轴齿构件在设计时，需要重点校核轴段的扭转强度、轮齿的接触强度与弯曲强度，同时要考虑热处理后的变形量对齿形精度的影响，建模过程中对齿根过渡圆角、轴肩过渡圆角都做了合理处理，避免应力集中导致的构件断裂失效，实际使用中可根据工况需求匹配对应的材料与热处理工艺，满足不同载荷等级的使用要求。
