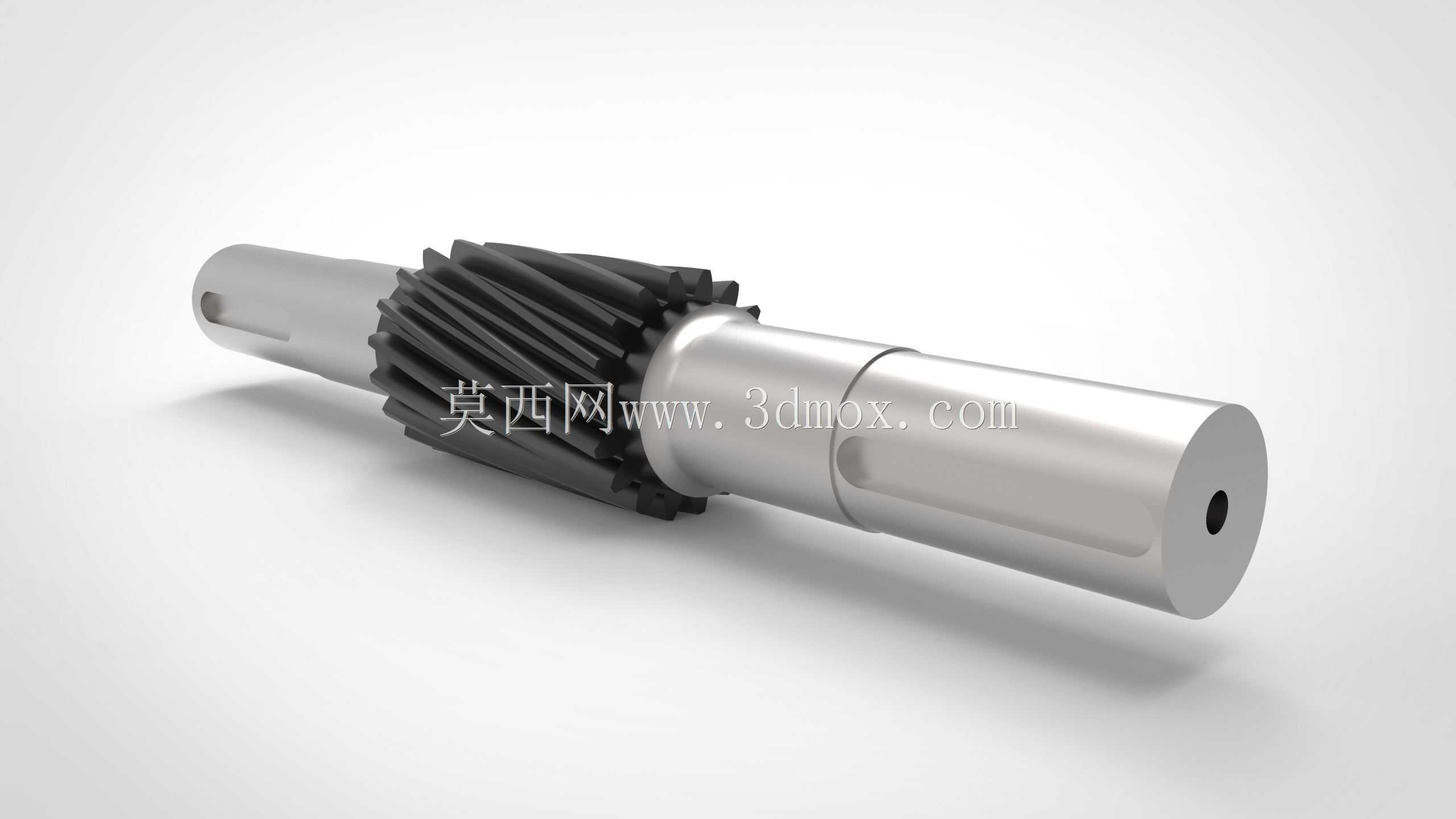

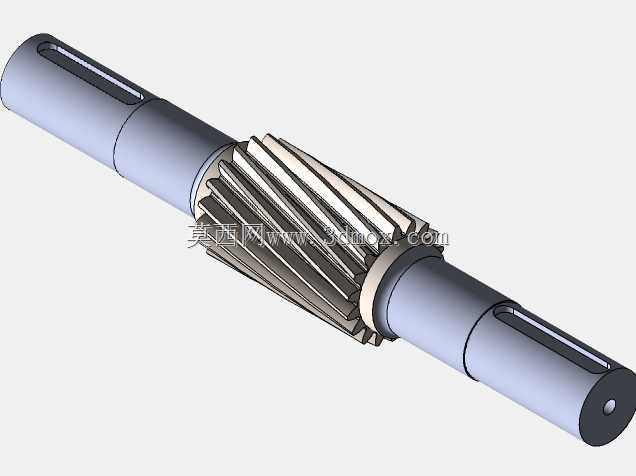

带轴斜齿十八齿传动小齿轮结构

　　这款带轴集成式的十八齿斜齿小齿轮，是传动系统中承担高速级动力传递的核心零件，常见于中小功率的减速传动单元、精密伺服传动机构以及小型设备的进给传动链路中。区别于普通分体式齿轮与轴的装配结构，该零件采用齿轮与传动轴一体化的设计思路，从根源上消除了齿轮与轴配合的键连接间隙、装配偏心带来的传动误差，更适合对传动回差要求严苛、转速偏高的传动场景，比如小型自动化设备的进给驱动、精密检测仪器的传动模组、小型输送线的动力输入端都能见到这类结构的应用。从结构设计逻辑来看，两端的光轴段是核心的安装定位基准，轴段上加工的键槽用于和配套的轴承、传动轮或者联轴器实现周向固定，传递扭矩的同时保证转动过程的同轴度，轴端的中心孔是加工过程中的工艺基准，

　　也可用于安装时的轴向定位。中间的斜齿段采用18齿的设计，斜齿的齿向布局相比直齿拥有更大的重合度，传动过程中轮齿是逐步进入和退出啮合的，能有效降低传动过程中的冲击与噪音，提升承载能力，适合连续运转的传动工况。齿侧与轴段衔接的台阶结构，一方面是齿轮加工时的退刀位置，另一方面也可作为轴向定位的贴合面，和配套的轴套、轴承内圈端面贴合，限制齿轮轴的轴向窜动。在安装边界上，两端轴段的直径、轴段长度、键槽的尺寸与位置都需要和配套的轴承内孔、安装座的腔体尺寸严格匹配，齿顶圆直径需要和配对啮合的大齿轮中心距匹配，保证合理的齿侧间隙，避免安装后出现卡滞、啮合过紧导致的磨损加剧问题。设计这类齿轴结构时，需要重点考量轴段的挠度变形量，

　　尤其是跨距较大的安装场景下，要保证轴的刚度足够，避免受载后轴的弯曲变形导致轮齿偏载，加速齿面磨损；同时斜齿的螺旋角选取需要兼顾轴向力的大小，匹配对应可承受轴向载荷的轴承类型，平衡传动平稳性与轴承负载的关系。这类集成式齿轴减少了装配环节的零件数量，也降低了装配过程中累积误差对传动精度的影响，在紧凑空间的传动布局中优势明显，能有效缩小传动单元的整体体积。
