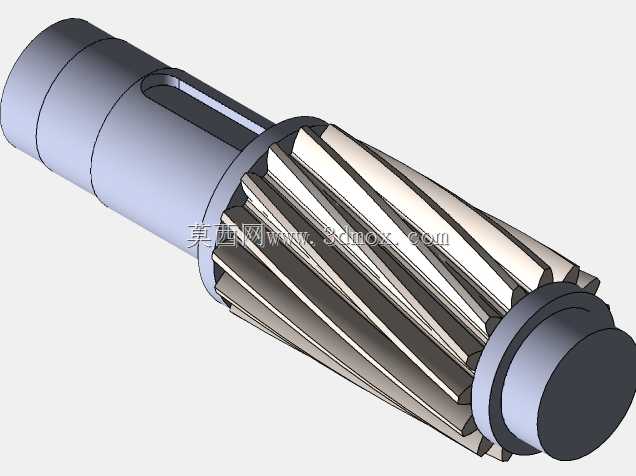

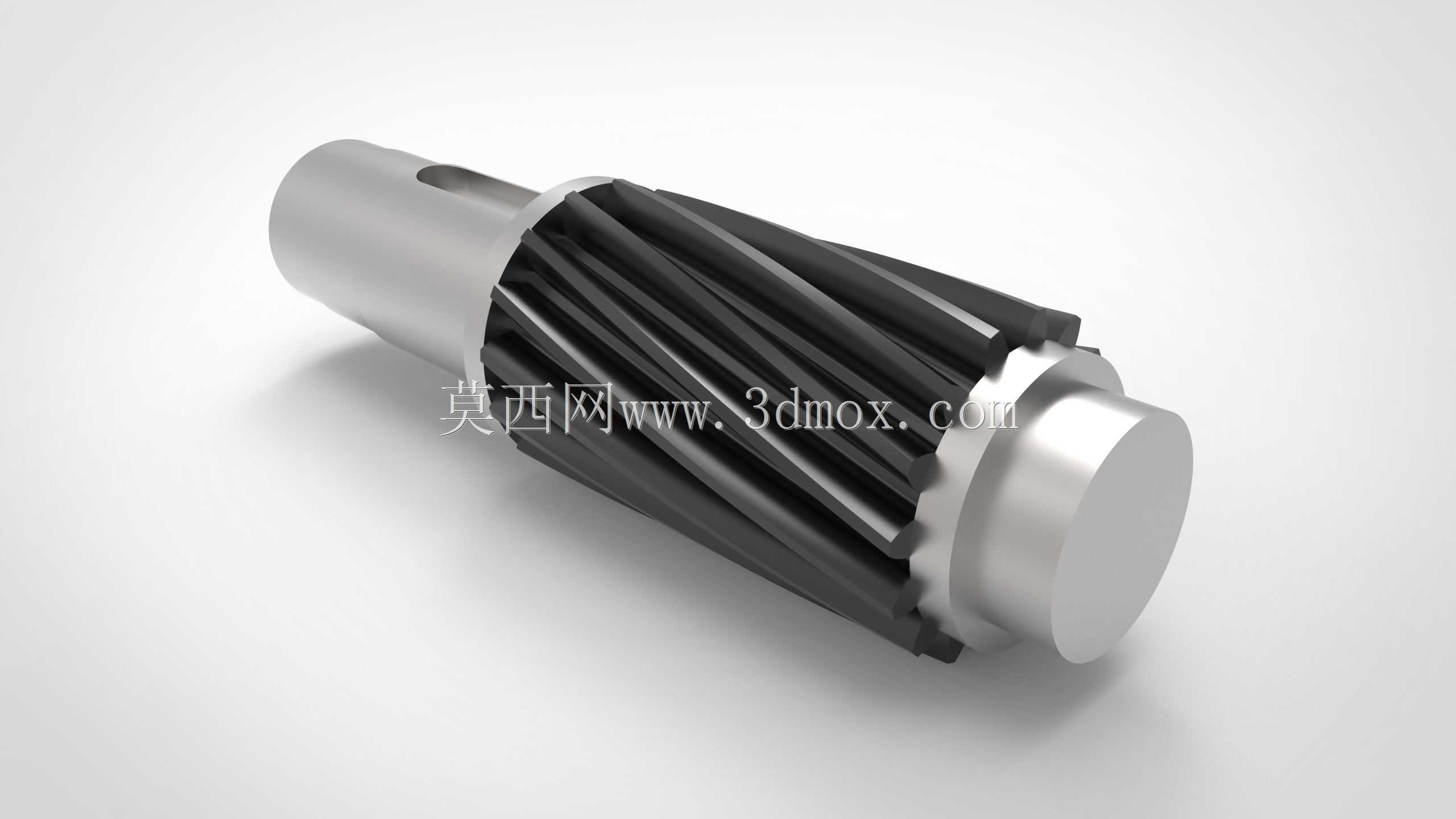

十五齿斜齿小齿轮轴传动构件

　　这款十五齿斜齿小齿轮轴，常被应用在中小功率的精密传动链路中，比如小型伺服传动模组、仪器仪表内部的动力传递单元、轻工自动化设备的进给机构里，承担着输入端高速级的动力传递任务，相比直齿圆柱齿轮，斜齿结构在啮合过程中是逐步进入、退出啮合状态，传动过程的冲击、振动和噪声都要小很多，更适合对传动平稳性有要求的工况。从结构设计来看，齿轮与轴采用一体化结构，省去了齿轮与轴之间的键连接、过盈配合等装配环节，既提升了整体的同轴度精度，也避免了装配间隙带来的传动回差，对于需要正反转频繁切换的传动场景，这种一体结构能有效减少反向冲击带来的精度损失。轴段部分设计有安装键槽，可与输入端的带轮、联轴器或者电机输出端实现周向固定，两端的光轴段用于匹配安装轴承，

　　作为整个构件的回转支撑，设计时需要严格控制轴肩的高度尺寸，既要满足轴承内圈的轴向定位需求，又不能超出轴承内圈的倒角范围，避免轴承安装不到位。齿部的螺旋角设计经过匹配计算，能与配对的大齿轮实现重合度大于2的啮合状态，让同时参与啮合的轮齿对数更多，单齿承受的载荷相应降低，既提升了整体的承载能力，也让传动过程更顺滑。在安装边界上，需要注意轴端的倒角尺寸，方便装配时顺利穿入轴承内圈和传动件的安装孔，齿部的端面要留有足够的退刀空间，避免加工时刀具与轴肩发生干涉。实际选型应用时，要确认齿部的模数、压力角与配对齿轮完全一致，螺旋角大小相等、方向相反，同时要核算轴的挠度，确保在额定载荷下轴的变形量在允许范围内，避免轮齿偏载导致的局部磨损加剧。日常设备维护中，这类齿轮轴的齿面需要保持充足的润滑，根据转速高低选择合适粘度的润滑油，能有效降低齿面磨损，延长构件的使用寿命，在高速运转场景下，还要做动平衡校正，减少回转过程中的振动，保障整个传动系统的运行稳定性。
