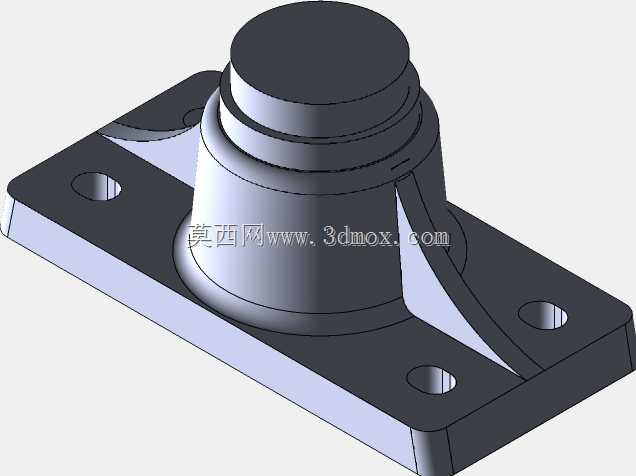

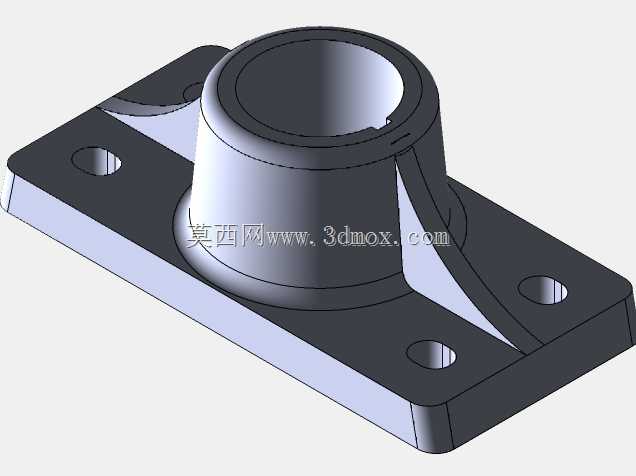

这类带法兰安装底座的立式支撑轴承,常被用在轻工输送线、小型自动化检测工位的垂直轴系支撑场景中,区别于常规卧式轴承座,它的安装基面与轴系支撑方向垂直,不需要额外加工L型转接支架就能直接固定在设备台板立面,能大幅缩减零散传动工位的装配调试工时。从实际使用场景来看,这类轴承主要承担垂直布置的小载荷轴系径向支撑,同时能承受一定程度的轴向窜动力,内部预留的空腔可以容纳润滑脂储存空间,也能给轴端的限位挡圈、密封毡圈留出装配余量,避免轴系运转过程中润滑脂溢出污染周边的检测元件或者传动带。设计这款结构的时候,首先要考虑安装底座的刚性冗余,底座四个安装孔采用沉头设计,装配后内六角螺栓头不会突出底座平面,不会和台板上的其他走线槽、定位凸台产生干涉;

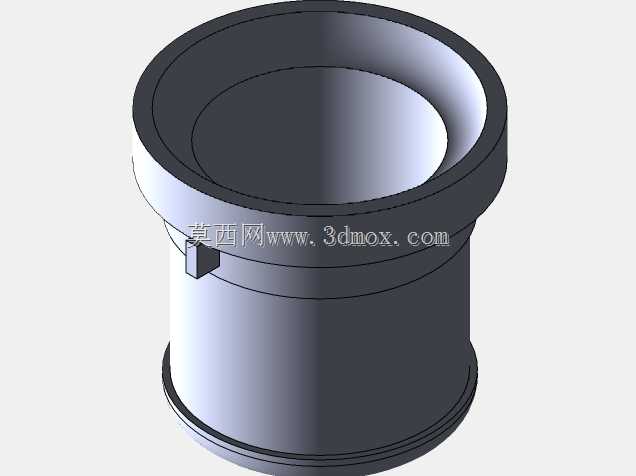

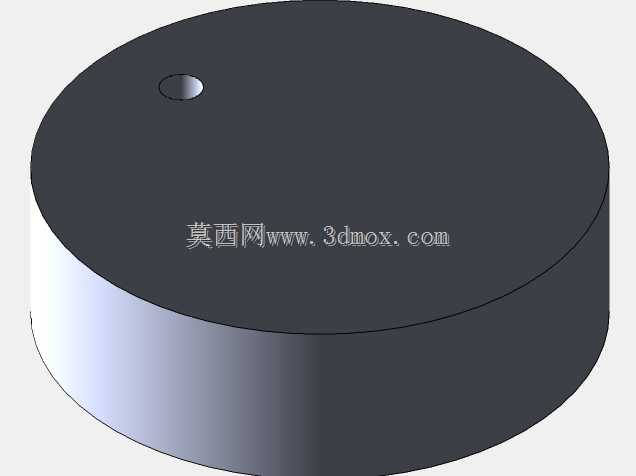

支撑筒体和法兰底座之间加设的三角加强筋,是为了抵消轴系偏载带来的底座弯矩,避免长期运转后底座安装面出现翘曲,导致轴系同轴度超差。安装边界方面,底座的长宽尺寸要匹配常规40系列铝型材的安装孔距,四个安装孔的中心距公差控制在±0.1mm范围内,不需要现场配钻就能直接固定在标准型材框架上;支撑筒体的外径尺寸要预留和周边防护罩的安全间隙,筒体顶部的台阶结构是用来适配标准轴承端盖的,端盖装配后能完全盖住轴承外圈,避免车间内的粉尘、切削液溅入轴承滚道。实际选型的时候要注意,这类支撑轴承适合转速不超过300rpm的低速轴系,不能用在高速主轴或者大冲击载荷的冲压工位,它的刚性支撑特性更适合传感器检测工位的转轴、
小型拨轮机构的传动轴这类对轴系垂直度有要求,但载荷不大的传动位置。建模过程中要重点保证安装基面和轴承内孔的垂直度公差,内孔和轴承外圈的配合采用基轴制过渡配合,既方便装配时压入轴承,也能避免运转过程中轴承外圈出现跑圈问题;底座上的沉头孔深度要匹配M6内六角螺栓的头部高度,保证螺栓锁紧后完全沉入孔内,不会出现凸起刮擦操作人员或者线缆的问题。筒体和底座的连接处做了R角过渡,避免应力集中导致的铸件开裂,要是采用3D打印加工小批量样件,这个R角也能减少打印过程中的支撑用量,提升样件的成型强度。
- 模板大小: 767.94 KB
- 售价:5金币
- 下载次数: 7
- 系统要求: SOLIDWORKS
- 软件分类: 通用机械零部件
