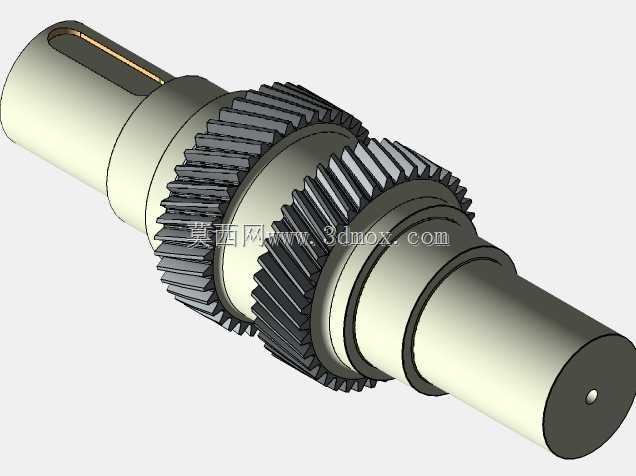

这类带双联螺旋齿的传动轴,常见于需要大扭矩平稳传递的变速传动单元中,比如中小功率的工业减速箱、机床主轴进给箱、重载输送设备的动力传递段,相比直齿轴传动,双螺旋齿的啮合重合度更高,传动过程中不会出现单齿脱啮的冲击,轴向力可通过两侧齿向的对称设计相互抵消一部分,能有效降低支撑轴承的轴向负载,延长整套传动副的维护周期。从结构设计来看,轴身采用阶梯轴布局,不同轴段的直径差是为了满足装配时零件的定位与限位需求,两端的光轴段是轴承安装位,加工时需要保证同轴度公差控制在0.02mm以内,避免装配后出现轴系跳动超差的问题;左侧轴端加工的键槽,是用来连接动力输入端的联轴器或者带轮,通过平键传递输入扭矩,键槽的对称度公差需要匹配轴径的精度等级,
防止键连接出现偏载导致的键侧压溃。两组螺旋齿轮的齿向相反,分别为左旋40齿与右旋40齿,齿部参数匹配啮合的配对齿轮设计,齿面加工需要满足对应的接触精度要求,装配后齿面接触斑点沿齿高、齿长方向的占比要符合传动精度规范,避免出现偏载导致的齿面异常磨损。轴身的环形退刀槽与越程槽,是加工时为了满足磨削、滚齿工序的刀具退刀需求设计的,槽宽与槽深的尺寸需要匹配对应加工刀具的参数,同时要避免槽根处的应力集中,槽根圆角需要按轴径比例设计,防止轴在交变扭矩负载下出现疲劳断裂。右端轴端的中心定位孔,是轴类零件加工时的工艺基准,无论是车削、磨削还是滚齿工序,都可以通过两端中心孔定位保证各轴段的同轴度,装配时也可作为轴系轴向定位的辅助基准。实际选型应用时,
需要注意轴的安装跨距要匹配两端支撑轴承的间距,避免轴的挠度超过许用值,导致齿轮啮合时出现齿向偏载;轴上各零件的轴向定位通过轴肩与锁紧件配合实现,装配时要保证齿轮端面与轴肩的贴合度,防止传动过程中齿轮出现轴向窜动,影响传动平稳性。这类轴的材质通常选用中碳合金钢,经过调质处理后齿面进行高频淬火,保证芯部有足够的韧性承受冲击负载,齿面有足够的硬度抵抗磨损,能适应长期连续运转的工况需求。
