带安装基座的传动导向滑轮支撑结构

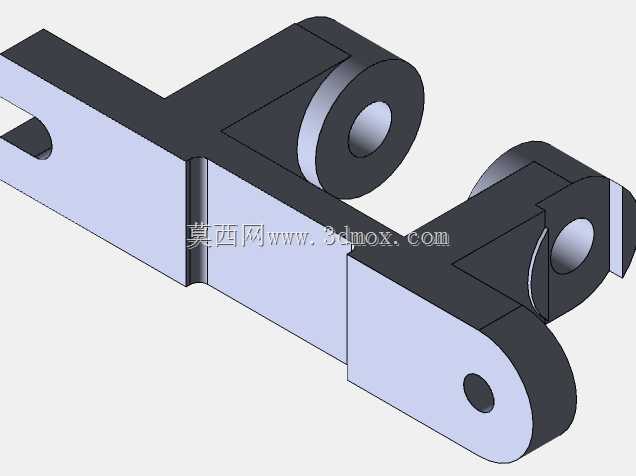

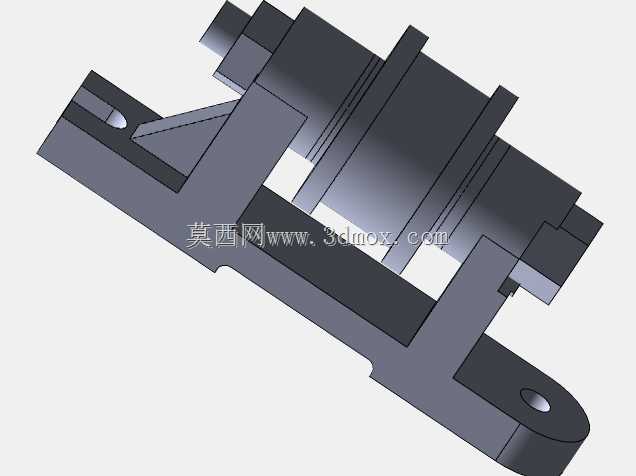

　　该支撑结构主要服务于皮带传动类机械系统，常见于轻工输送设备、小型自动化生产线的动力传递单元，也可适配教学演示类机械实训装置的传动模块搭建，核心作用是为滑轮提供稳定的安装基准，同时承担传动过程中的载荷传递与方向调整功能。从功能实现逻辑来看，结构整体分为滑轮安装位与基座固定段两个核心部分：滑轮安装位采用同轴阶梯轴段设计，不同直径的轴肩可适配不同宽度规格的滑轮内孔，轴端预留的限位结构可防止滑轮运转过程中出现轴向窜动，避免皮带跑偏脱落；基座部分采用L型弯折支撑结构，斜向加强筋连接水平安装面与竖直支撑臂，可抵消皮带张紧时产生的倾覆力矩，降低支撑臂长期受载出现形变的概率。设计过程中优先考虑了安装边界的适配性，

　　基座底部的安装孔采用长圆孔与圆孔组合的布局，既可以补偿安装时的孔位加工误差，也能在一定范围内调整滑轮的轴向位置，适配不同中心距的传动布局；支撑臂与安装轴的连接位置做了圆角过渡处理，避免应力集中导致的结构断裂，轴段表面的粗糙度要求控制在合理区间，既保证滑轮转动的顺畅度，也不会过度提升加工成本。实际应用场景中，这类支撑结构通常安装在设备的机架型材或安装平板上，当传动系统需要改变皮带走向、增大小带轮包角提升传动效率，或是在长距离传动中设置中间支撑减少皮带下垂量时，该结构可直接通过螺栓固定在预设位置，无需额外加工复杂的安装基面。结构的外形尺寸经过紧凑化设计，整体外伸长度控制在合理范围，不会过多占用设备内部的安装空间，

　　支撑臂的厚度经过载荷校核，可承受常规皮带张紧力下的弯曲载荷，即使在频繁正反转的传动工况下，也能保持滑轮的回转精度，避免因支撑形变导致皮带磨损加剧。从建模逻辑来看，各特征的建模顺序完全贴合实际加工工序，先通过拉伸成型基座主体，再添加加强筋结构，最后生成轴段与安装孔特征，所有倒角、圆角的尺寸都符合机械加工的工艺要求，没有出现无法加工的尖锐内角或是工艺性较差的薄壁结构，可直接作为结构设计的参考原型，根据实际传动载荷大小调整各部分壁厚与轴径尺寸，快速适配不同功率等级的传动系统需求。
