带加强筋三角支撑式滑轮安装支座

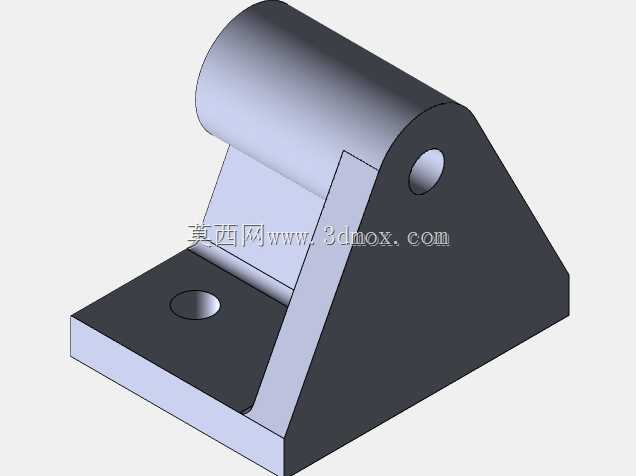

　　在各类需要改变力的传递方向、实现旋转运动转接的机械系统中，这类带三角加强结构的滑轮支座是十分常用的基础支撑构件，常见于轻载输送线的张紧机构、小型设备的皮带传动换向位置、实验室测试装置的力导向单元，也会出现在门窗启闭的牵引结构、小型起重导向工位中承担滑轮的承载固定作用。从结构设计逻辑来看，底部的方形安装板是整个构件的安装基准面，板上预留的沉头安装孔可适配内六角螺栓完成与安装基面的固定，沉孔设计能够保证螺栓安装后头部不突出安装面，避免与滑轮转动部件、传动皮带产生运动干涉，安装板的厚度经过受力校核，能够承受滑轮工作时传递的径向载荷与侧向偏载，不会出现安装面变形导致的滑轮卡滞问题。侧部的三角支撑板是核心的承力结构，采用直角三角形的筋板布局，

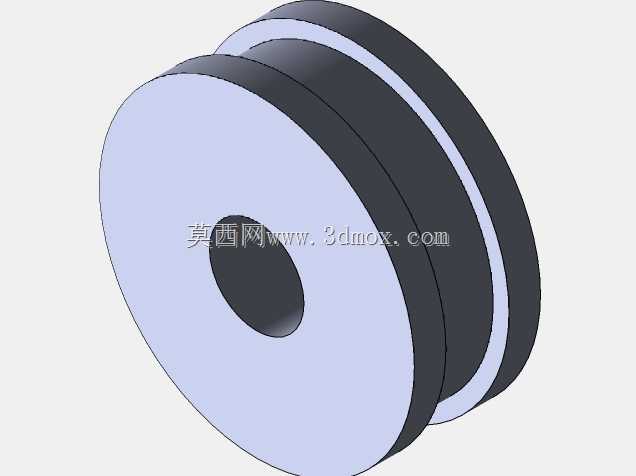

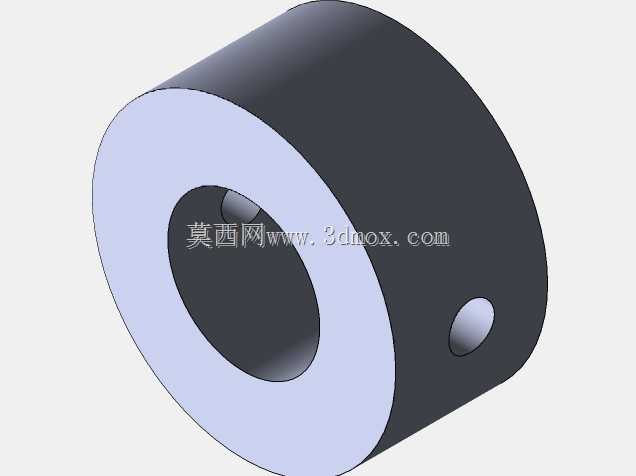

　　将底部安装板与上部的滑轮筒身连接为整体，这种结构相比无筋的直板支撑，在同等材料用量下抗弯折强度提升40%以上，能够抵消皮带张紧时对支座产生的倾覆力矩，避免长期受力后支座出现形变偏移。上部的筒状结构是滑轮的安装位，内孔可适配滑轮的销轴安装，侧部预留的径向顶丝孔能够对穿入的销轴进行周向固定，防止滑轮转动过程中销轴出现窜动脱出，筒身的长度根据常用轻载滑轮的宽度设计，既能够保证滑轮安装后有足够的支撑长度，也不会出现过长导致的材料浪费、结构冗余。在实际选型应用时，需要注意安装基面的平面度误差需控制在0.1mm以内，避免安装后支座出现翘曲，导致滑轮转动时端面跳动超差，加剧皮带的磨损；安装螺栓的预紧力需要根据实际工作载荷调整，

　　避免预紧力过大导致安装板局部压溃，或是预紧力不足出现工作时的松动位移。这类支座的建模过程需要重点关注筋板与筒身、安装板的衔接处的圆角过渡，避免应力集中导致的受力断裂，所有安装孔的位置公差需要严格控制，保证销轴安装后与安装基面的平行度符合传动要求，否则会出现皮带跑偏、滑轮偏磨的问题。
