十字轴式刚性万向节传动结构

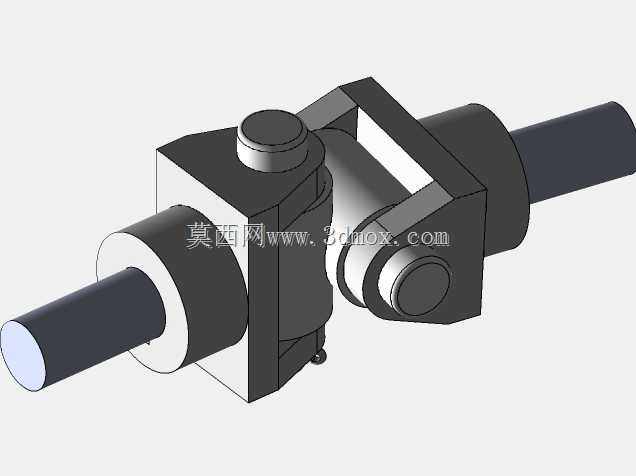

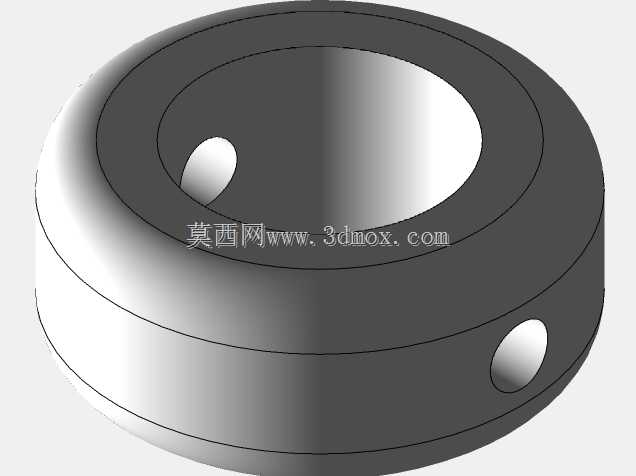

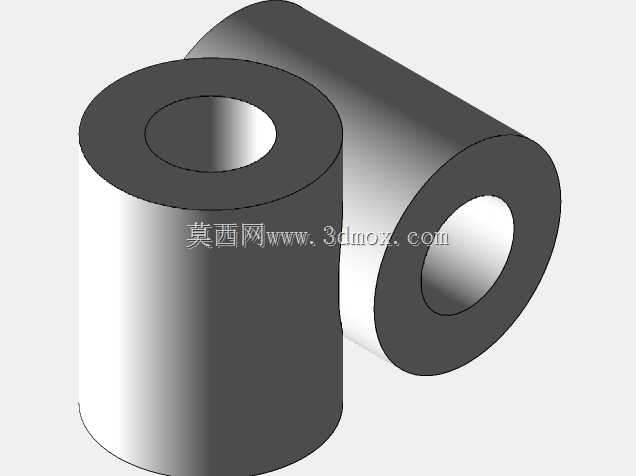

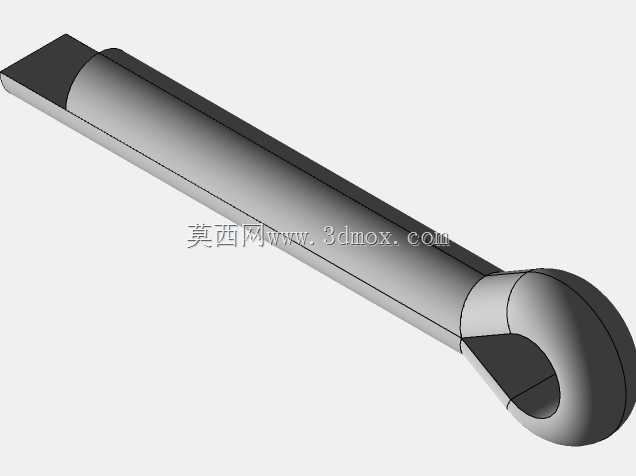

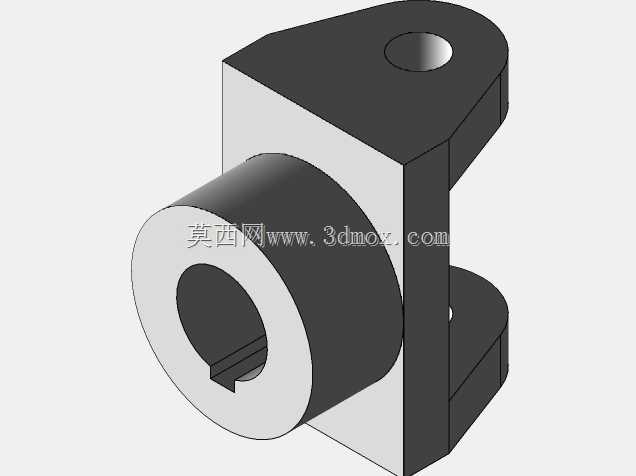

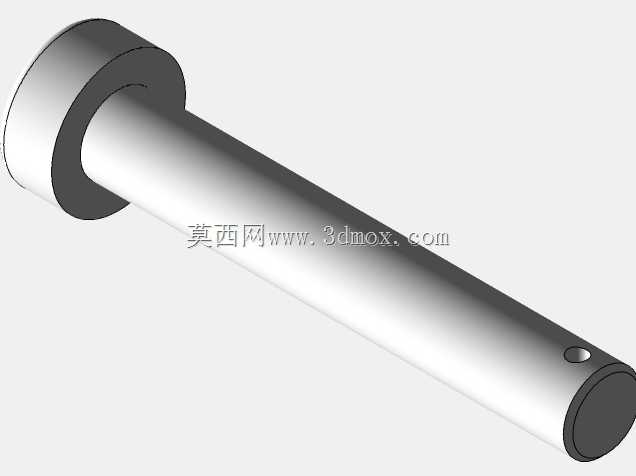

　　这类十字轴式刚性万向节，是轴系传动场景里用来补偿两轴间角度偏差的核心连接件，常见于需要变角度传递旋转扭矩的设备布局中，比如多段传动轴系存在安装角度偏移、设备运行中轴系相对位置会随工况产生小角度摆动的场合，都能依靠这类结构实现连续的旋转运动传递，不会因为两轴不同轴就出现卡滞、扭矩传递中断的问题。从结构设计来看，它采用十字轴作为核心铰接件，两端分别连接两个叉形接头，每个叉形接头都预留了与外接轴配合的安装轴段，轴段与叉体为一体化加工结构，保证扭矩传递过程中的结构强度，十字轴的四个轴颈分别嵌入两个叉形接头的轴孔内，配合面预留了合理的转动间隙，既可以让两个叉体绕十字轴的两个垂直轴线自由摆动，补偿两轴间的倾斜角度，又能保证周向的刚性连接，

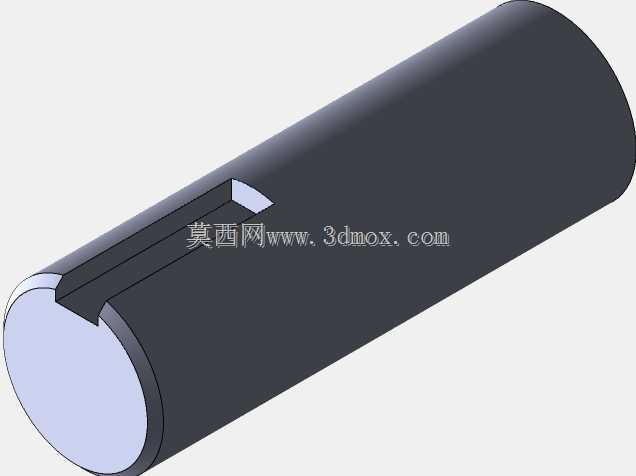

　　不会出现传动间隙过大导致的回转精度损失。在实际安装边界上，这类万向节的径向尺寸由叉体的最大回转直径决定，设计时需要预留足够的径向安装空间，避免叉体摆动过程中与周边的机架、护罩等部件发生运动干涉；轴向尺寸则由两端轴段的配合长度、十字轴的铰接段长度共同决定，外接轴与接头轴段的配合通常采用键连接或者过盈配合的方式，保证扭矩传递的可靠性，安装时需要注意两轴的倾斜角度不能超过结构允许的最大摆角，否则会造成十字轴轴颈的局部应力集中，大幅缩短部件的使用寿命。不同于柔性联轴器，这类刚性万向节的扭矩传递效率更高，能够承受更大的冲击载荷，适合中低速、大扭矩的传动场景，在传动链布局时如果单节万向节无法满足角度补偿需求，还可以采用双节串联的方式布置，

　　保证输入轴与输出轴的转速同步，避免单节万向节带来的转速波动问题。设计建模过程中，需要重点关注十字轴轴颈与叉体轴孔的配合公差，既要保证转动的灵活性，又要控制配合间隙在合理范围内，避免间隙过大导致传动过程中的冲击振动，同时叉体的过渡位置需要做合理的圆角处理，减少应力集中，提升部件的抗疲劳强度。
