带法兰连接端的刚性轴传动钩接接头

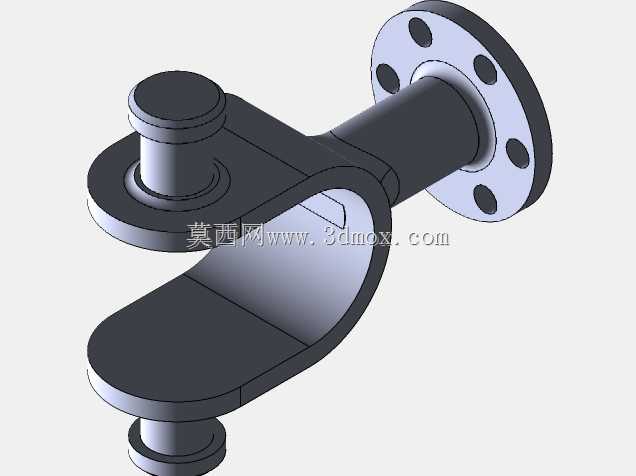

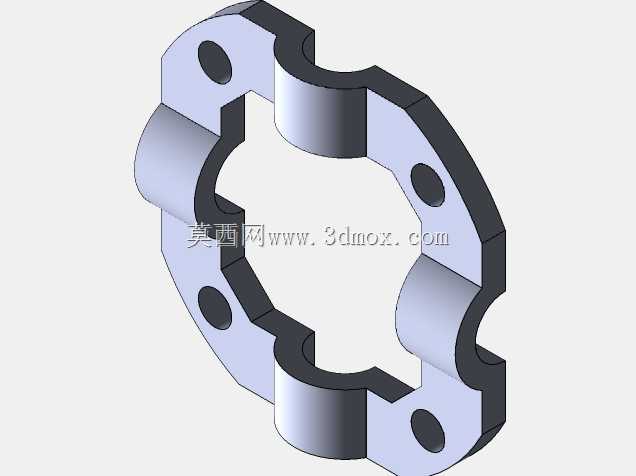

　　这类钩接接头常出现在两轴存在固定倾斜夹角的传动场景中，区别于普通刚性联轴器无法补偿轴系偏角的缺陷，它通过铰接式的钩挂结构，在轴系存在预设倾角的工况下，依然能稳定传递旋转扭矩，不会因为轴的不对中产生额外的径向载荷憋卡部件。从结构设计上看，一端采用标准法兰盘作为安装接口，法兰盘上均匀分布六个螺栓过孔，安装时可直接与配套设备的法兰端面对接，靠螺栓预紧力实现周向与轴向的固定，法兰端面与轴颈的过渡位置做了圆弧卸荷处理，能降低应力集中系数，避免长期交变载荷下出现根部断裂问题。另一端的钩接结构采用上下对称的双耳铰接设计，配合销轴与对接部件的单耳结构嵌合，铰接间隙控制在0.02-0.05mm区间，既保证转动过程中无明显旷量，

　　又能适配两轴之间的倾斜角度，不会出现运动干涉。整体结构的安装边界需要注意，法兰端的对接面需要保证与自身轴线的垂直度公差在0.02mm以内，否则会导致钩接端的偏摆量超差，加剧铰接销轴的磨损；钩接端的开口尺寸与对接部件的耳片厚度需要保持间隙配合，装配时销轴需要涂抹润滑脂降低转动摩擦。在实际应用中，这类接头多用于仪表类小型传动机构、轻工设备的联动轴系、传感器配套的传动连接部位，相比万向联轴器结构更紧凑，占用安装空间更小，适合小扭矩、固定倾角的传动场景，不需要额外的润滑维护结构，加工难度低，普通铣削、车削工序即可完成全部零件加工，装配时仅需压入销轴完成铆接固定即可投入使用。设计过程中需要重点校核铰接销轴的剪切强度，以及钩挂耳片的弯曲强度，

　　根据传递扭矩的大小调整耳片厚度与销轴直径，法兰端的螺栓孔分布圆直径需要匹配对接设备的安装尺寸，避免出现安装孔位错位无法装配的问题，轴身部分的直径根据额定扭矩计算确定，保证扭转强度满足工况要求，外表面做发黑处理即可满足常规工况的防锈需求，若应用在腐蚀环境中可更换不锈钢材质加工。
