弹簧式蒸汽安全阀剖视结构设计

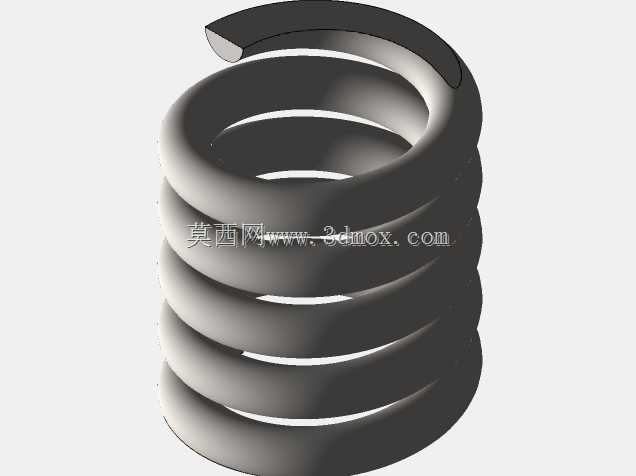

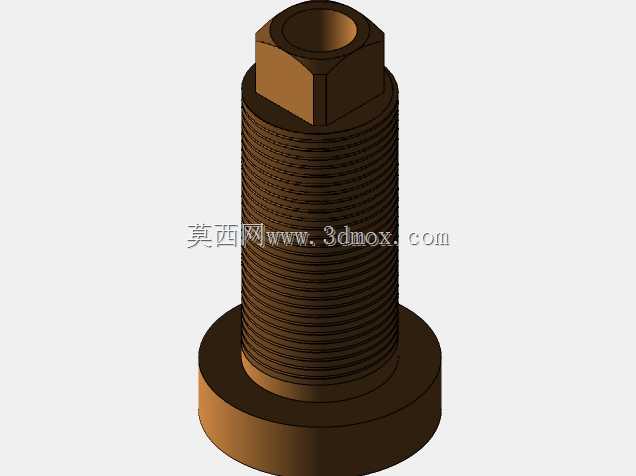

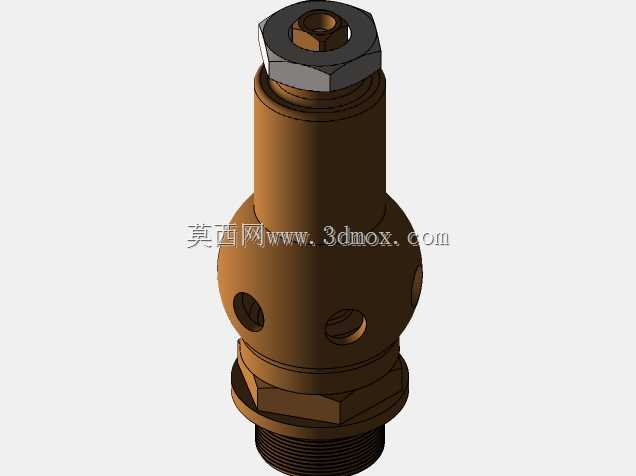

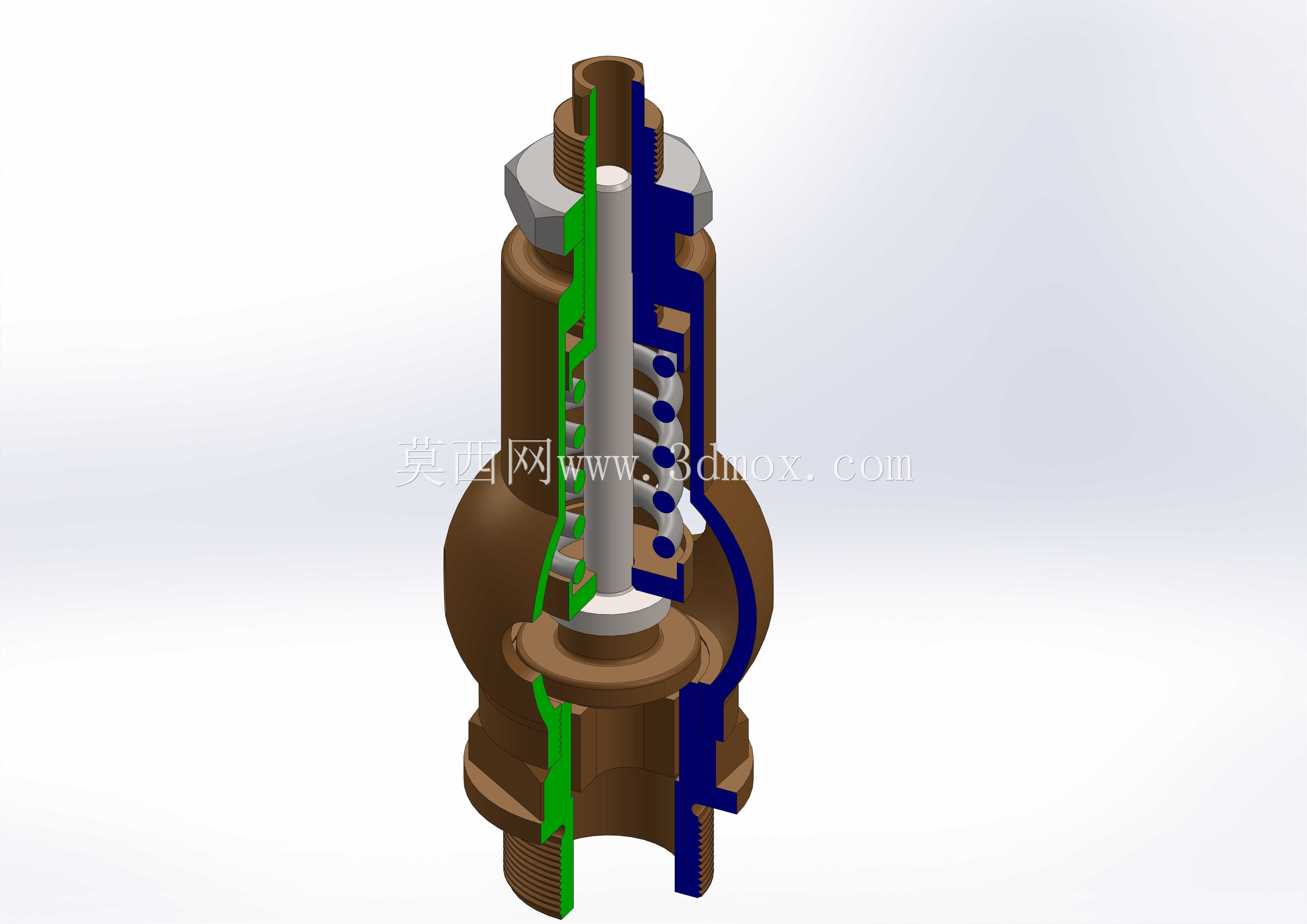

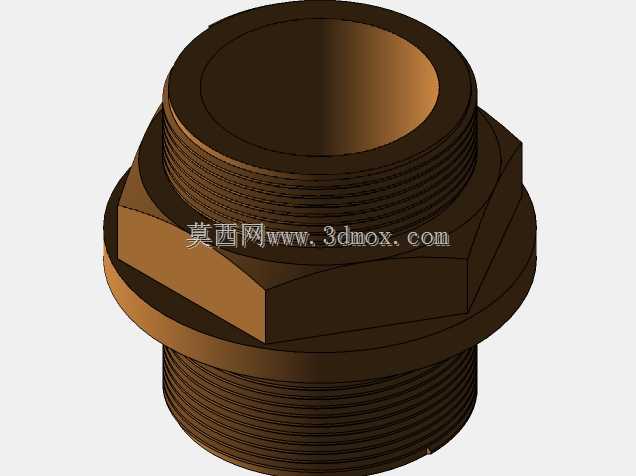

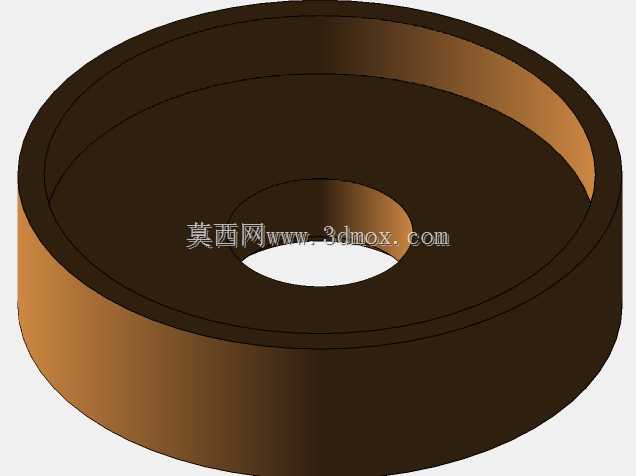

　　在工业蒸汽输送管网、承压气体储罐这类带压运行的系统里，超压泄放是最后一道安全防线，这类弹簧式安全阀就是承担该功能的核心部件，和截断类、调节类阀门的功能逻辑完全不同，它不需要人工或者电控信号介入，完全依靠介质压力与弹簧预紧力的平衡实现自动启闭。从剖视结构能看到，整个阀的流道采用角式布局，进出口轴线呈90度垂直分布，这种结构适配绝大多数立式安装的管路场景，下端入口为外螺纹连接端，可直接拧入容器顶部或者管路的预留接口，侧方出口可对接泄压排放管路，将泄出的介质引导至安全区域，避免高温高压介质喷溅伤及周边操作人员。设计时核心的匹配逻辑是弹簧刚度的选型，弹簧套在阀杆外侧，上端通过调节螺母调整预压缩量，

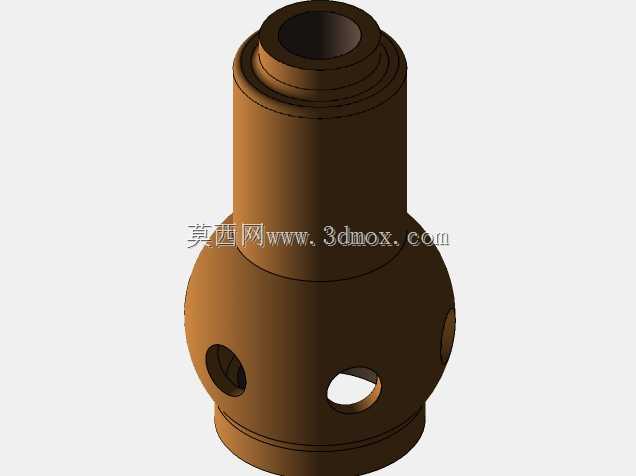

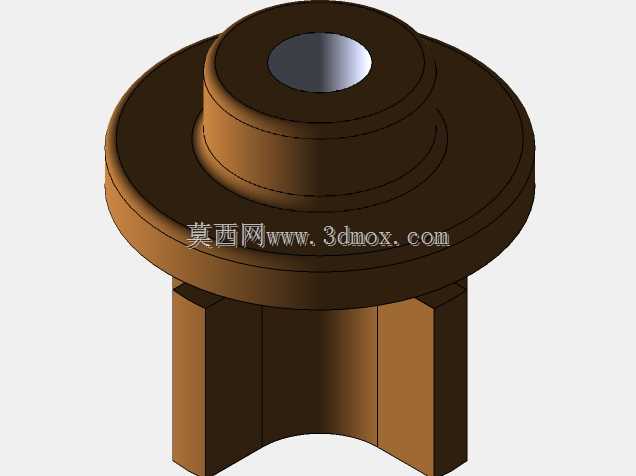

　　这个预紧力直接对应阀门的开启压力——当系统内部介质压力低于设定值时，阀瓣在弹簧力作用下紧紧压在阀座密封面上，截断介质流通通道，保证系统正常运行时无泄漏；一旦介质压力超过设定阈值，介质作用在阀瓣密封面的向上推力超过弹簧预紧力，阀瓣就会沿阀杆轴向向上抬升，介质从入口进入阀腔后从侧出口快速泄放，当系统压力回落至安全值后，弹簧力重新推动阀瓣回座密封，自动停止泄放，全程无需外部动力输入。结构上阀杆与上下导向套采用小间隙配合，保证阀瓣启闭过程中无卡滞偏斜，避免密封面偏磨导致的内漏问题；阀体采用锻铜材质剖视可见内部流道做了圆弧过渡，没有直角突变结构，能减少泄放时的介质流阻，同时避免高速介质冲刷导致的局部冲蚀；

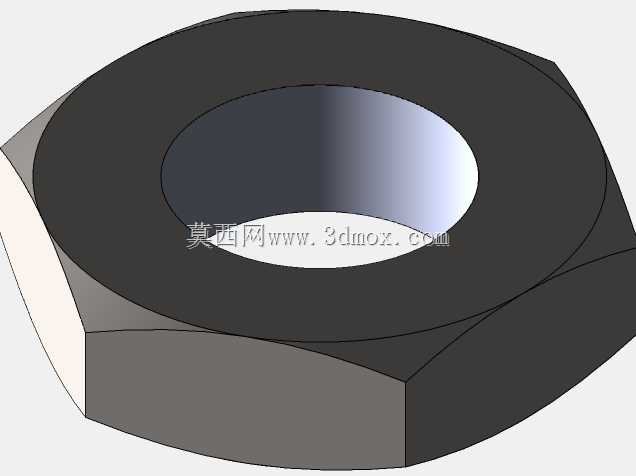

　　外侧的锁紧螺母用于固定弹簧预紧力的调节位置，防止设备运行过程中振动导致设定压力漂移。安装时需要预留足够的上部操作空间，方便后期对开启压力进行校准调整，进出口的连接螺纹要保证同轴度，避免安装应力导致阀体变形卡涩阀瓣，这类阀广泛应用在小型蒸汽锅炉、压缩空气储罐、工业换热站的蒸汽管路中，是承压系统合规运行必备的安全附件，建模时需要重点关注弹簧的预压缩行程、阀瓣的升程尺寸与流道通径的匹配关系，保证泄放能力满足系统的最大超压泄放量要求，避免出现超压时泄放能力不足的问题。
