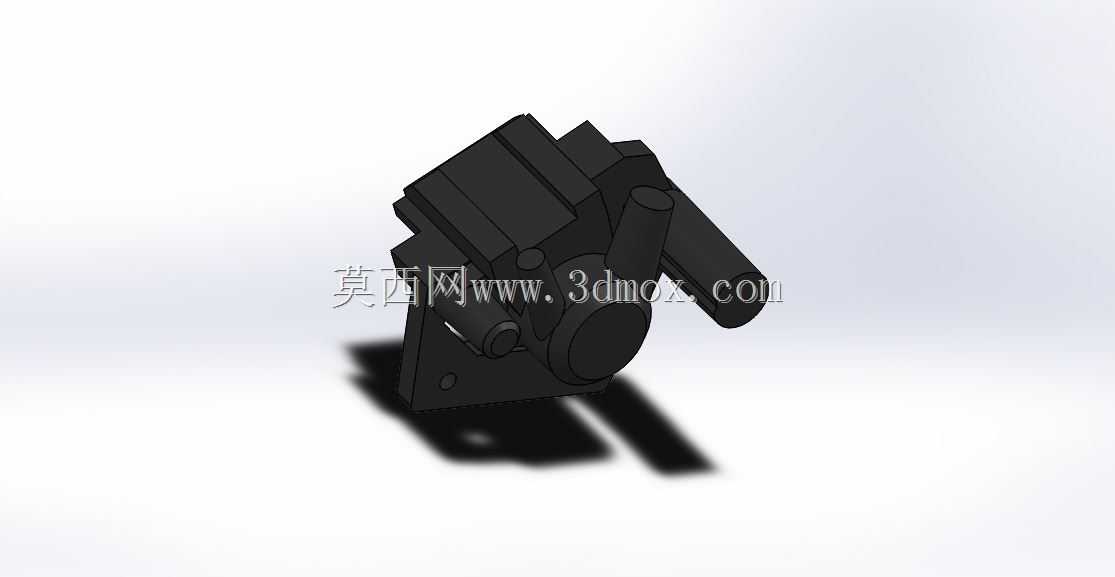

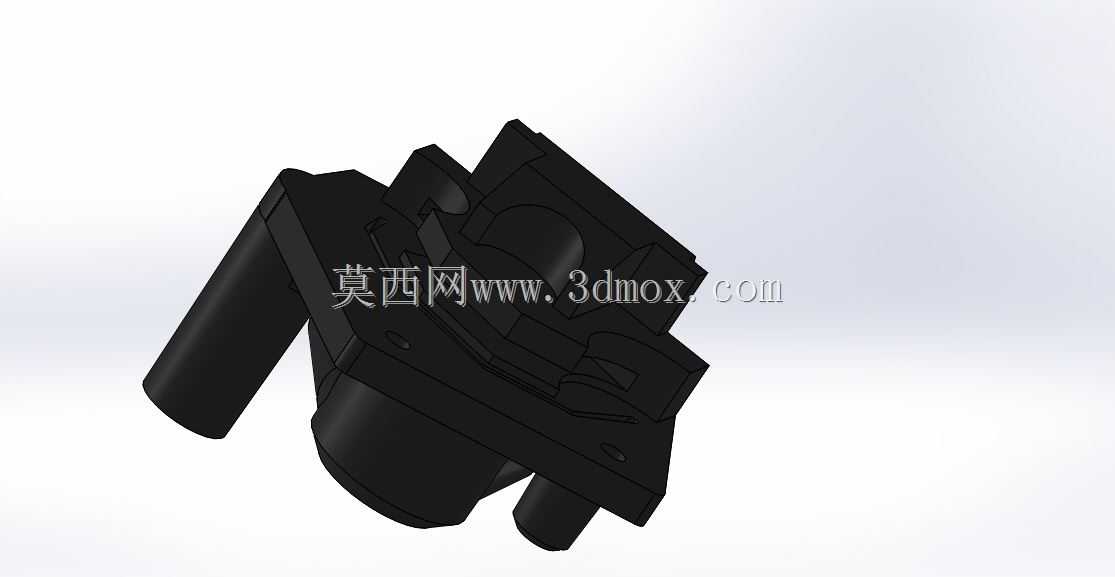

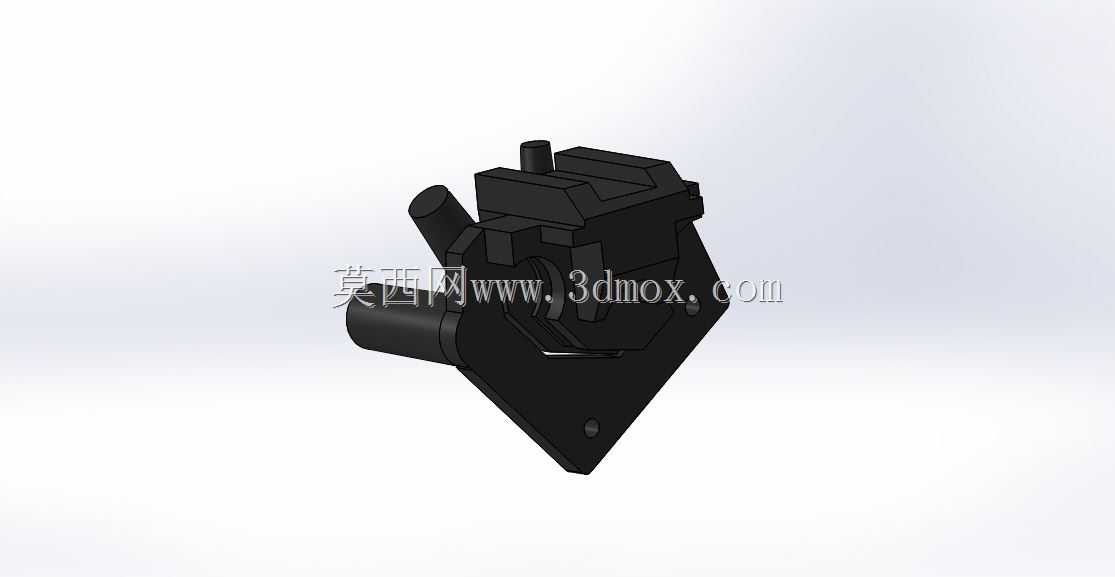

液压制动系统卡钳结构三维设计

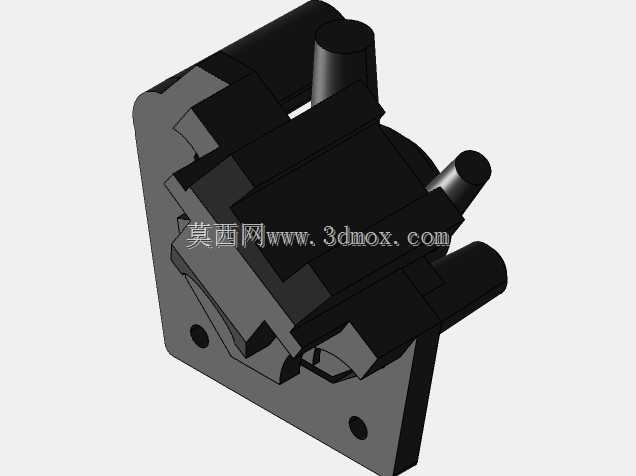

　　这款卡钳属于液压制动系统的核心执行部件，在两轮代步工具、轻型非道路作业车辆的制动回路中承担制动力输出的关键作用，日常工况下需要将制动管路传递的液压压力转化为制动块的夹紧摩擦力，实现对制动盘的减速锁止，直接决定制动动作的响应速度与制动效能稳定性。从结构设计逻辑来看，整体采用一体化铸造型腔布局，主体安装基面为菱形带孔法兰结构，三个安装孔位呈三角分布，能够在有限的安装空间内保证连接刚性，避免制动过程中因制动力反冲出现结构松动，安装基面的平面度公差在建模时严格控制在0.05mm以内，保证装配后卡钳与制动盘的端面平行度，防止出现偏磨、制动拖滞等常见故障。卡钳本体的油路通道采用内置式设计，取消了外接管路的冗余接头，减少了液压油泄漏的风险点，

　　进油口接口位置预留了标准管螺纹安装位，能够适配多数常规制动软管的连接规格，无需额外设计转换接头。活塞腔的设计考虑了热胀冷缩的工况影响，腔体内壁预留了密封圈安装槽，矩形密封圈的槽宽与深度经过匹配计算，既可以保证活塞回位的顺畅性，又能在制动块磨损后自动补偿间隙，减少人工调整维护的频次。外形结构上，卡钳的突出管路与排气螺钉位置做了避让设计，安装后不会与轮辐、减震支架等周边部件发生运动干涉，整体外轮廓的边角处做了圆弧过渡处理，既可以降低铸造过程的应力集中，也能避免装配维护时的锐边划伤。从安装边界来看，该卡钳适配的制动盘厚度区间为4-6mm，安装基面与制动盘中心的距离公差控制在±0.2mm，能够兼容多数轻型车辆的前轮安装空间，

　　建模过程中对卡钳的运动行程做了动态干涉检查，活塞全行程伸出状态下不会与卡钳本体发生剐蹭，制动块的磨损极限位置也预留了足够的退让空间，避免磨盘故障。在实际选型应用中，这款卡钳的制动力输出能够匹配100-150kg级别的整车整备质量，满足常规通勤代步场景下的制动需求，结构上没有冗余的复杂部件，后期拆解维护更换制动块、密封圈的操作空间充足，不需要特殊的专用工装即可完成常规保养作业。
