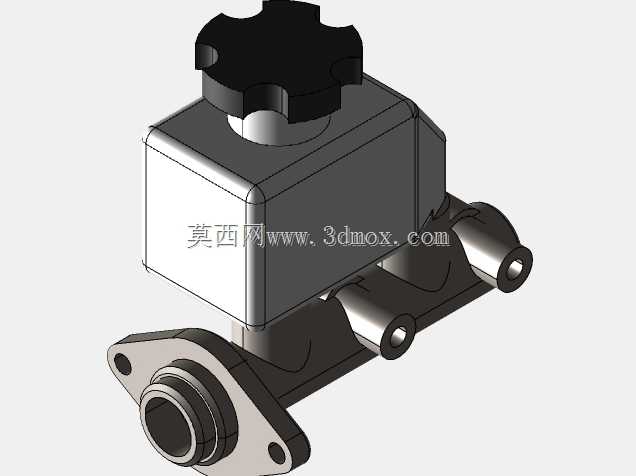

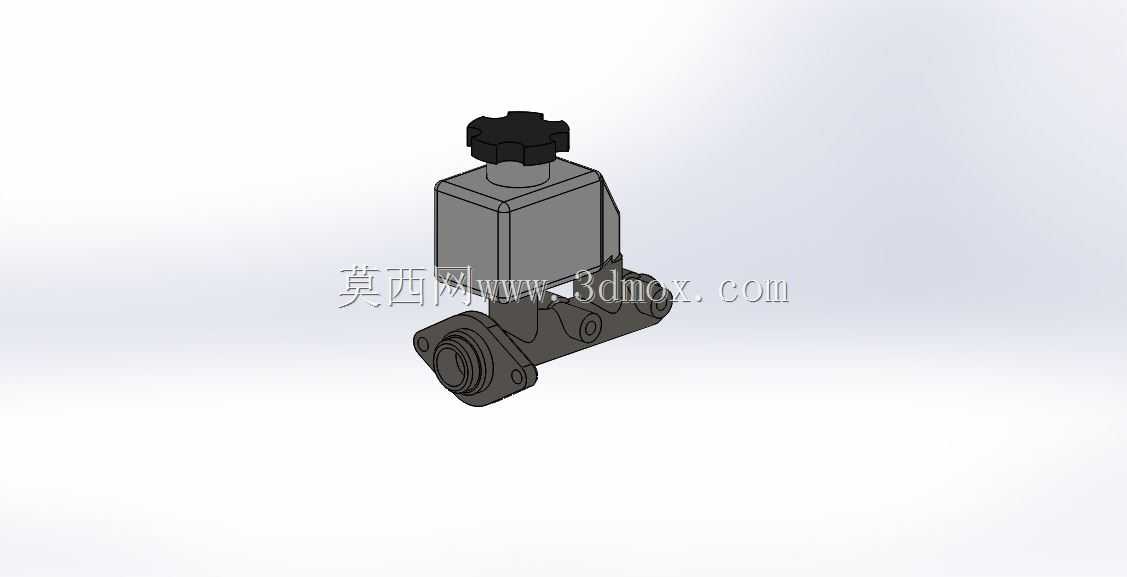

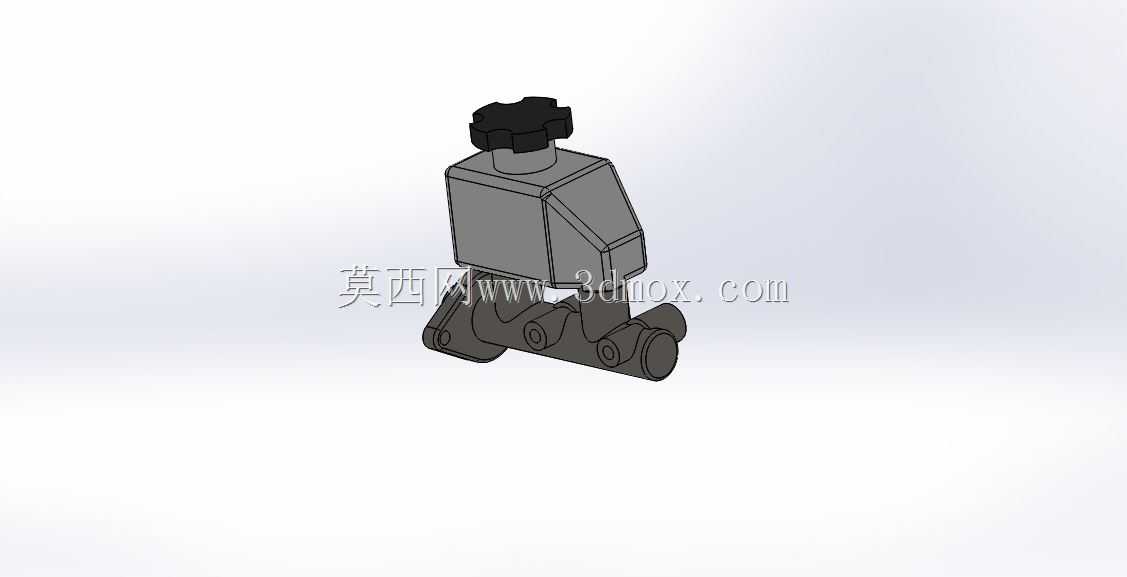

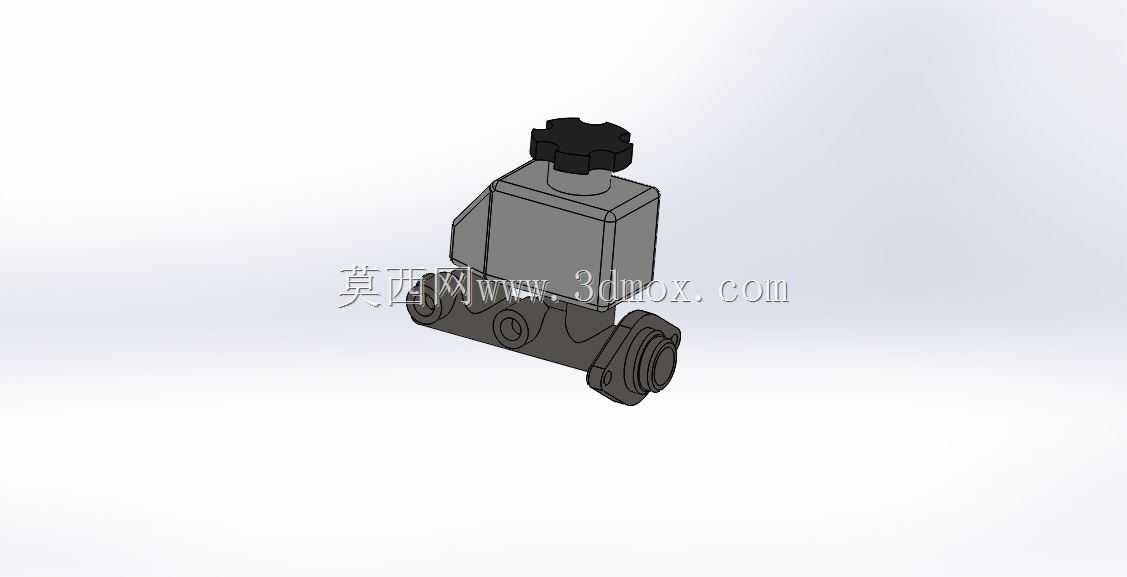

该制动油总成属于汽车液压制动系统的核心压力输出部件,日常在乘用车、轻型商用车的行车制动回路中承担压力建立与介质输送的关键作用,当驾驶员踩下制动踏板时,踏板力通过真空助力器放大后作用在该总成的推杆端,推动缸体内的活塞组件移动,封闭补偿孔后建立制动液压力,将压力通过管路输送至四个车轮的制动分泵,推动制动蹄片或制动卡钳动作实现车辆减速或驻车。从结构设计来看,该总成采用单腔或串联双腔的缸体布局,顶部设置带黑色旋盖的储液腔,用于储存制动液并补偿回路内的介质损耗,旋盖带有透气结构平衡储液腔内外气压,避免制动液受热膨胀或液位下降时腔体内形成正负压影响制动响应。缸体侧面设置两个管路连接法兰,法兰面带有密封槽与安装孔位,
分别对应前后制动回路的管路对接,安装孔位的位置度公差控制在0.1mm以内,保证管路对接时的密封性能,避免高压制动液渗漏。缸体下部的安装耳座带有同轴定位孔,用于将总成固定在车身前围板或真空助力器的安装面上,耳座的结合面加工有粗糙度Ra1.6的定位面,保证安装后活塞轴线与助力器输出轴的同轴度,避免偏磨导致的活塞卡滞、密封件早期磨损问题。设计过程中,缸体采用铸铁或铸铝材质,内部活塞与缸筒的配合间隙控制在0.02-0.04mm之间,配合皮碗、密封圈等橡胶密封件实现高压腔的密封,皮碗的唇边角度经过反复验证,在制动液压力升高时能紧密贴附缸筒内壁,压力回落时又能允许少量制动液回流补偿,避免制动拖滞。储液腔与缸体内部的补偿孔、
回油孔孔径经过匹配计算,保证快速踩下制动踏板时能快速建立压力,缓慢释放踏板时制动液能顺畅回流至储液腔,不会出现制动回位滞后的问题。外形尺寸方面,该总成总高度约140mm,缸体主体宽度约80mm,安装耳座的孔距为70mm,管路法兰的接口规格为M10×1标准制动管螺纹,适配绝大多数轻型车辆的制动管路安装尺寸,安装时需要保证总成的倾斜角度不超过15度,避免储液腔内的制动液液位过低时空气进入制动回路,导致制动发软失效。实际装车应用中,该总成的输出压力特性直接决定制动踏板的脚感与制动响应速度,设计时需要匹配不同吨位车辆的制动需求,调整活塞直径与回位弹簧的刚度,活塞直径越大相同踏板力下输出的制动压力越高,但踏板行程也会相应变长,需要在制动效能与踏板操作舒适性之间找到平衡。
