车辆液压制动油总泵结构三维设计

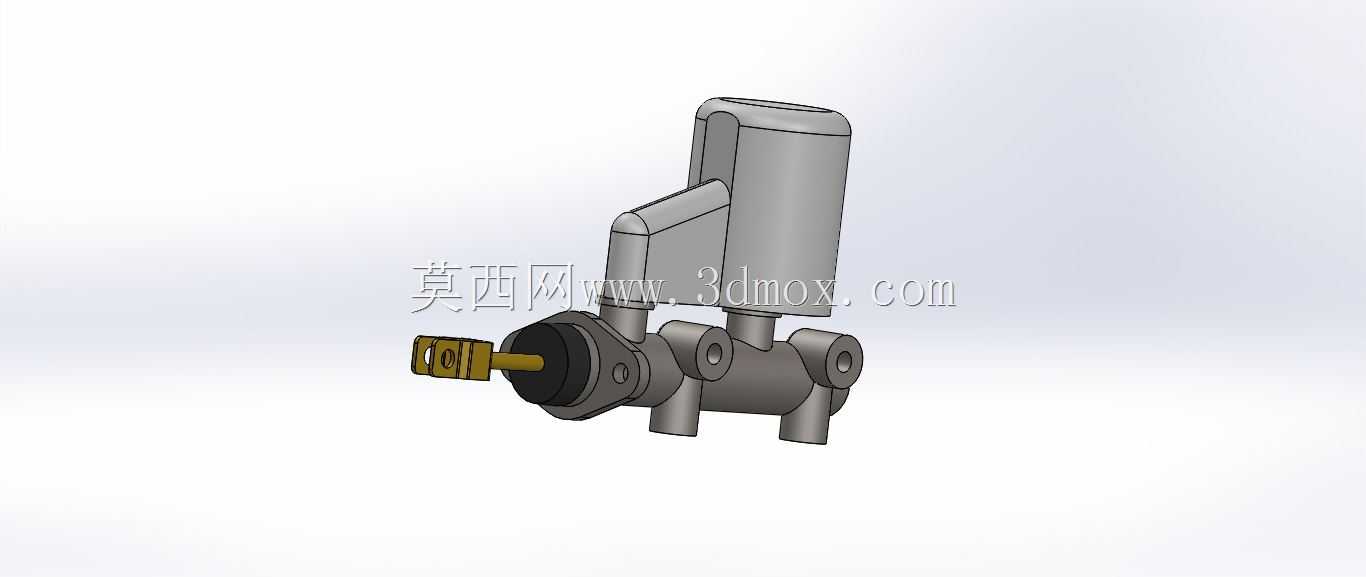

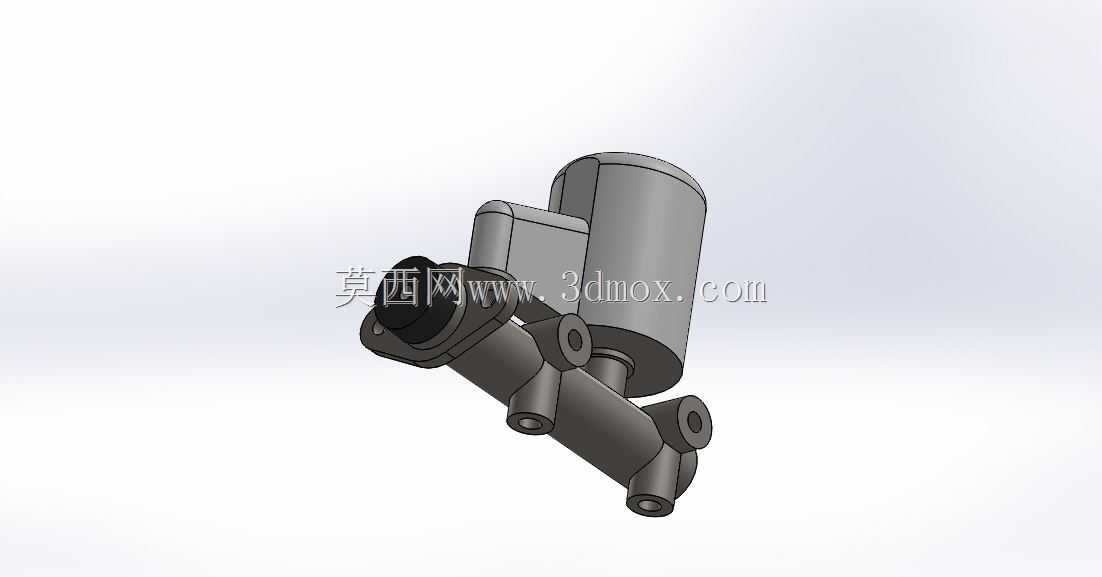

　　在乘用车辆、轻型商用车辆的行车制动回路中，制动油总成是衔接制动踏板输入与轮端制动分泵的核心液压转换部件，其建模精度直接影响后续制动系统匹配、管路布置干涉检查、踏板力与制动力输出特性仿真的结果准确性。从结构设计逻辑来看，该部件采用单腔集成式缸体布局，主缸筒与储液腔采用一体化铸造成型思路，减少分体式连接的密封泄漏风险，进油口、回油口的接口位置按照整车制动管路的常规走向布置，两个侧置的管路接口对应双回路制动的独立供油通道，即便单条回路出现泄压故障，另一回路仍可保留基础制动能力，满足整车制动安全的冗余设计要求。推杆端的连接叉采用带开口销孔的叉形结构，可直接与制动踏板摇臂铰接，铰接孔的尺寸公差按照间隙配合要求设计，避免踏板动作过程中出现卡滞、

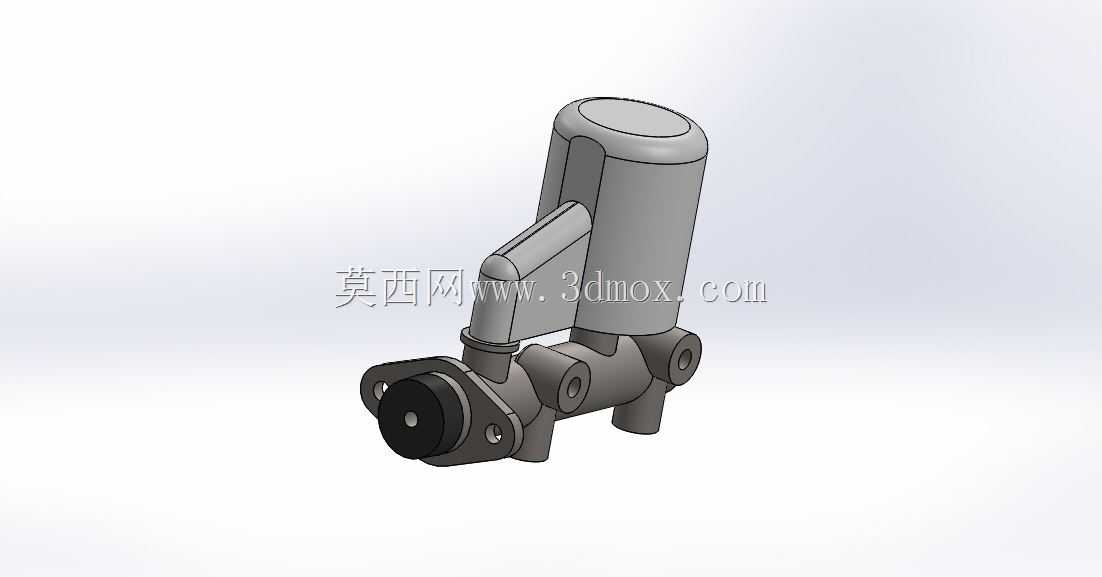

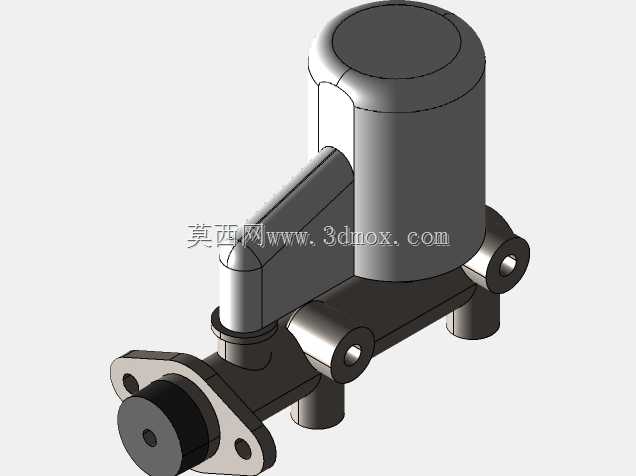

　　虚位过大的问题，推杆与主缸活塞之间设置有防尘罩结构，阻挡行车过程中路面飞溅的泥水、粉尘进入缸筒内部，防止活塞密封圈出现异常磨损导致的泄压故障。储液腔的外形采用带加强筋的弧面过渡设计，既可以保证储液容积满足制动片全磨损周期内的补液需求，也能通过加强筋结构提升腔体的抗形变能力，避免安装紧固、行车振动过程中出现腔体开裂的问题。安装边界方面，缸体上设置的两个带衬套的安装耳位，其孔距、安装面平面度均按照整车防火墙安装位的通用尺寸设计，安装时可通过螺栓直接固定在驾驶室前围的安装支架上，不需要额外设计转接结构，周边预留的间隙可满足制动管路接头的扳手操作空间，也能避开踏板摇臂的运动轨迹，不会出现运动干涉。建模过程中对内部的活塞、回位弹簧、密封皮碗、

　　补偿孔、回油孔的位置都做了等比例还原，可直接用于制动系统的原理演示、维修拆装培训场景，也能作为整车底盘三维布置的参考部件，校核制动踏板行程、管路走向与周边覆盖件、转向系统部件的间隙是否满足设计要求，避免实车装配阶段出现部件干涉、制动行程不足的问题。
