光盘驱动器机架快速锁定机构设计

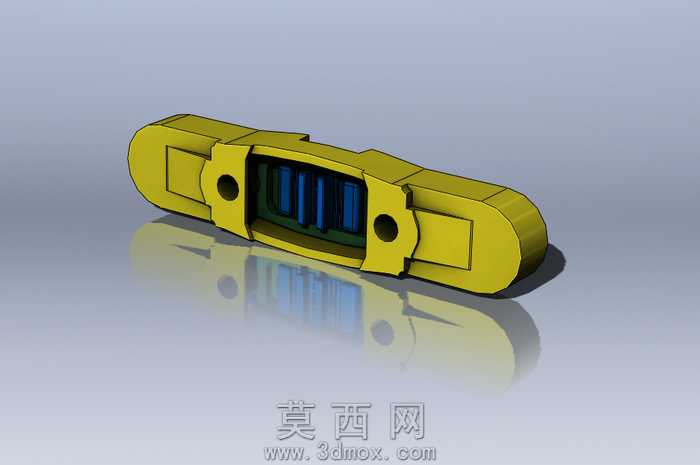

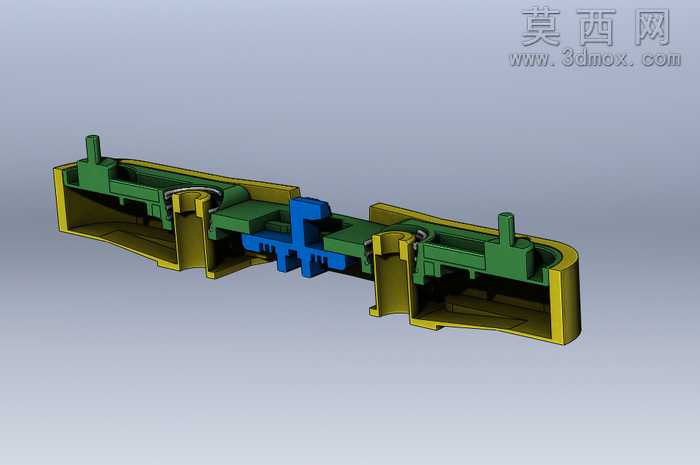

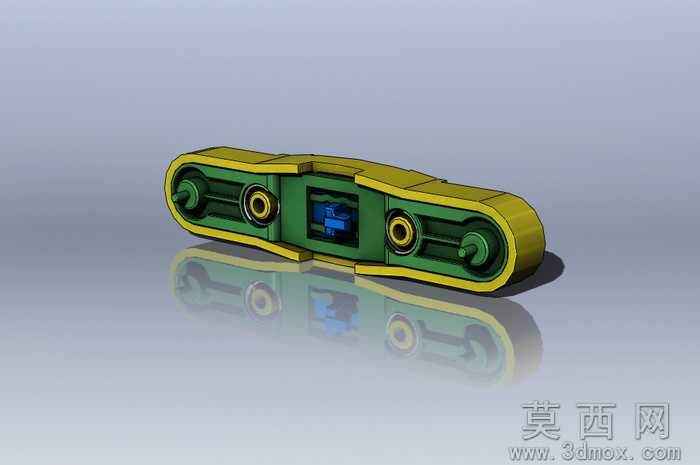

本作品为光盘驱动器机架的快速锁定机构三维建模设计，采用SolidWorks完成全参数化建模，建模过程中对各零部件的配合公差、运动干涉情况进行了反复校验，确保机构运动逻辑通顺、装配关系合理。模型整体采用左右对称式结构布局，外壳部分为包覆式薄壁壳体结构，建模时通过抽壳、拉伸切除、筋特征创建完成壳体的加强结构与安装位设计，壳体材质模拟工程塑料ABS，渲染时赋予哑光磨砂质感，还原光驱外壳的真实触感与视觉效果。内部锁定核心组件采用模块化设计思路，蓝色的锁定传动件为核心运动部件，建模时通过多段拉伸、倒角、阵列特征完成其卡扣齿形与传动槽结构，材质模拟高强度POM工程塑料，渲染时赋予半哑光硬质塑料质感，凸显其耐磨、高强度的材料特性。两侧的绿色机架承载件为结构支撑主体，建模时通过凸台拉伸、异型孔向导、镜像特征完成其安装柱、滑动导轨、弹簧定位槽的结构设计，材质模拟玻纤增强PC塑料，渲染时赋予略带颗粒感的硬质塑料质感，区分不同功能部件的材质差异。黄色的外壳侧盖为外观包覆部件，建模时通过薄壁拉伸、圆角过渡、卡扣特征完成其与主体壳体的装配扣位设计，材质模拟与主体外壳一致的ABS工程塑料，保证外观质感统一。机构设计核心思路为实现光驱机架的快速卡入锁定与便捷解锁，通过中部蓝色传动件的横向滑动，带动两侧卡扣同步伸缩，配合机架上的定位柱实现无螺丝快速装配锁定，装配时仅需将两侧机架对准壳体导轨推入，即可触发锁定机构自动卡合，解锁时仅需拨动中部传动件即可同步释放两侧卡扣，大幅提升光驱组装与维护的效率。渲染阶段采用工作室均匀布光，添加柔和的环境反射效果，清晰展现各部件的结构细节与材质差异，同时通过爆炸视图与半剖视角的渲染输出，直观呈现内部锁定机构的运动原理与装配关系，方便使用者快速理解机构的运作逻辑，该模型可用于消费电子类产品的锁定结构参考、机械原理教学演示以及光驱产品的结构优化设计参考。
