L型立式带座单槽导向滑轮支撑组件

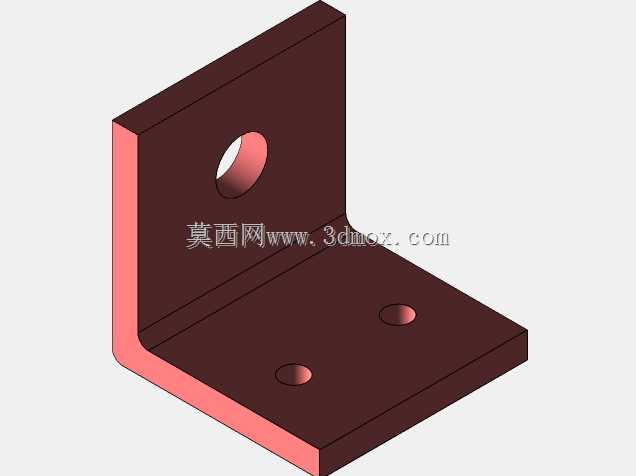

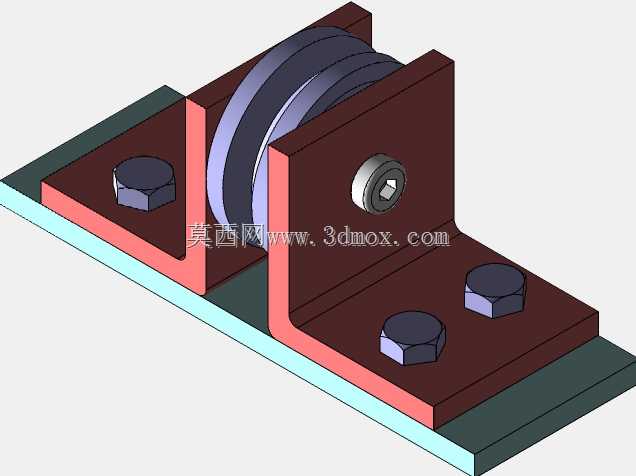

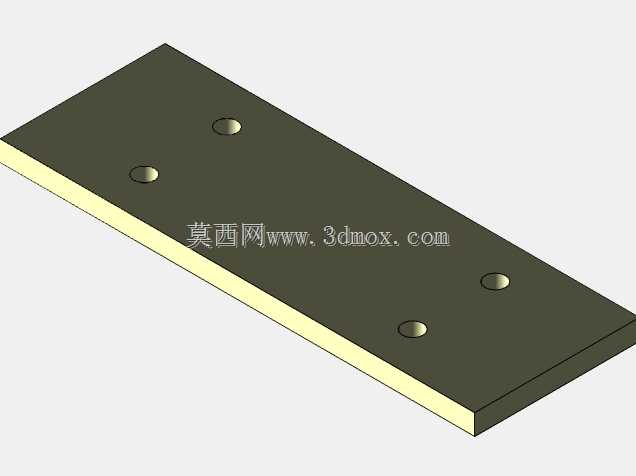

　　该支撑组件采用L型折弯板作为承载主体，一块水平底板承担安装固定，一块垂直立板承担滑轮轴系支撑，二者形成稳定的直角承力结构。水平底板上预留两个螺栓过孔，可直接通过外六角螺栓把组件锁紧在设备基座、型材面或钢平台上；垂直立板中心开设轴孔，用于穿入滑轮销轴或内六角紧固螺钉，使滑轮能够绕固定轴线自由回转。从受力路径看，绳索或细钢带的张力先作用于轮槽，再经轮毂、销轴传递到立板，最后由底板分散到安装基础，整体传力路径短，适合中小载荷下的导向与张紧场合。

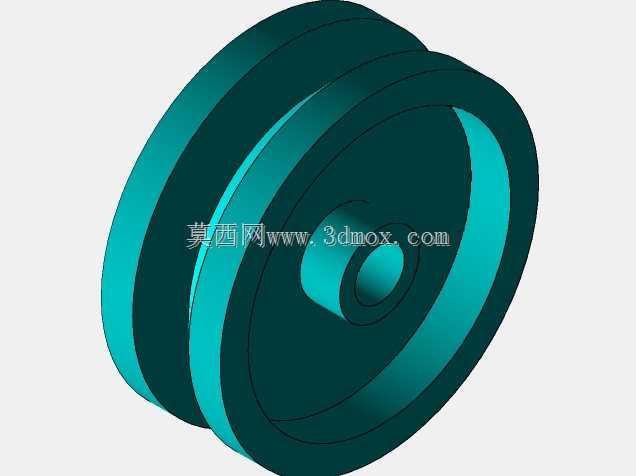

　　滑轮部分为单槽结构，轮槽截面与圆绳、包胶绳或小规格柔性牵引件匹配，能够限制绳索在运行过程中的侧向窜动，降低脱槽风险。轮体两侧留有与立板对应的间隙，既保证转动灵活，又避免轮缘与支架直接摩擦。销轴端部采用内六角紧固件锁紧，装配时可控制轴向预紧，使轮体在无明显旷量的状态下旋转；这种结构拆装方便，维护时只需松开端部螺钉即可取出滑轮，检查轮槽磨损或更换轴承衬套。

　　在实际设备中，这类组件常见于轻型输送线、门体启闭机构、拉线检测装置、吊点改向以及需要把绳索方向折转90度或小角度引导的工位。它不承担复杂减速功能，核心作用是为柔性牵引件提供确定的回转支点，使走线轨迹稳定、张力分布可控。若用于张紧回路，可通过改变底板安装位置或在基础上开设长圆孔，调整滑轮中心距，从而补偿绳索伸长量；若用于固定导向，则按设计孔位直接定位即可。

　　建模时需要重点控制三组边界关系：其一是底板安装孔中心距与孔径，这决定了现场能否直接替换或固定；其二是立板轴孔到底板安装面的高度，它直接影响绳索走线路径与周边构件的净空；其三是滑轮外径、轮槽底径和槽宽，这些尺寸决定允许通过的绳径以及包角范围。轮体与立板之间的侧隙、螺钉头沉孔深度也应在装配中校核，避免锁紧后轮缘被夹住或螺钉突出干涉绳索。

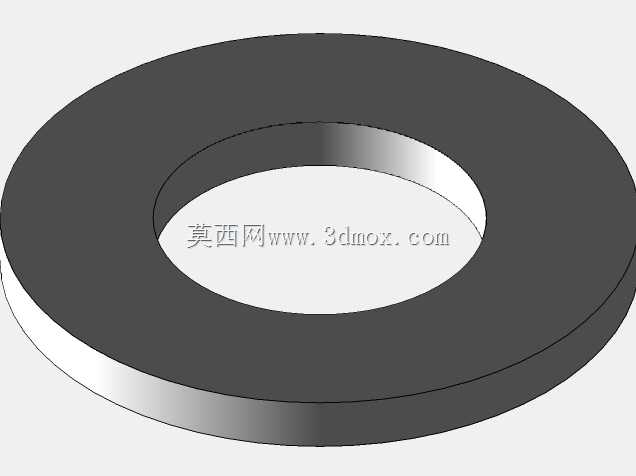

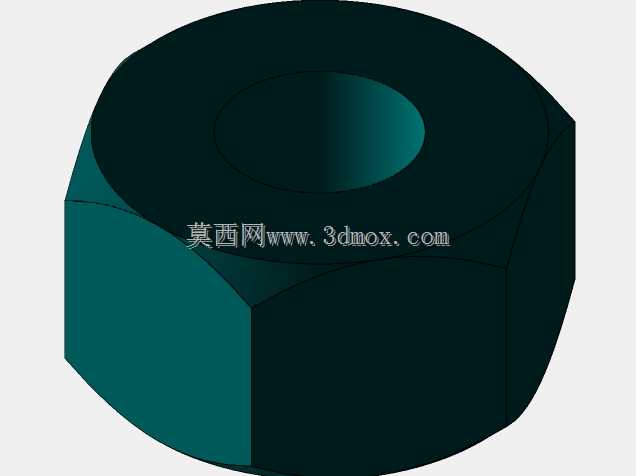

　　从结构工艺角度看，L型支架可由钢板折弯后再加工孔位，焊接量少，外形规整；底板与立板交接处的折弯圆角需在模型中保留，以反映真实钣金成形条件。三个外六角紧固件分别用于底板固定和轮轴锁紧，建模时应体现螺栓头、螺母或螺纹孔的配合关系，便于生成爆炸视图和装配指导。整体没有复杂曲面，造型重点在于同轴度、孔位对齐和运动间隙，适合作为机械基础件选型、走线机构设计以及装配训练时的参考结构。
