活塞式气动动力输出装置结构设计

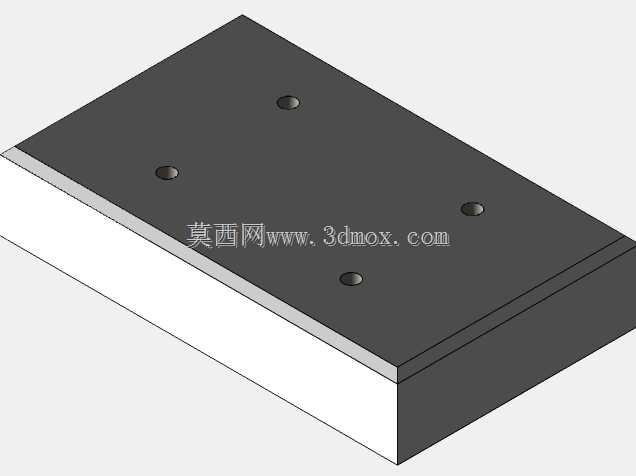

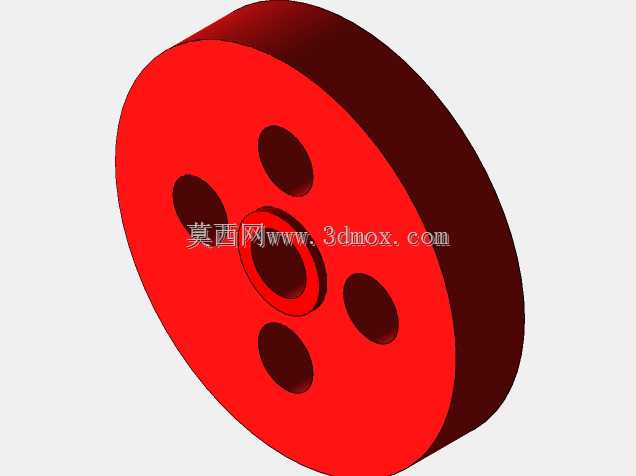

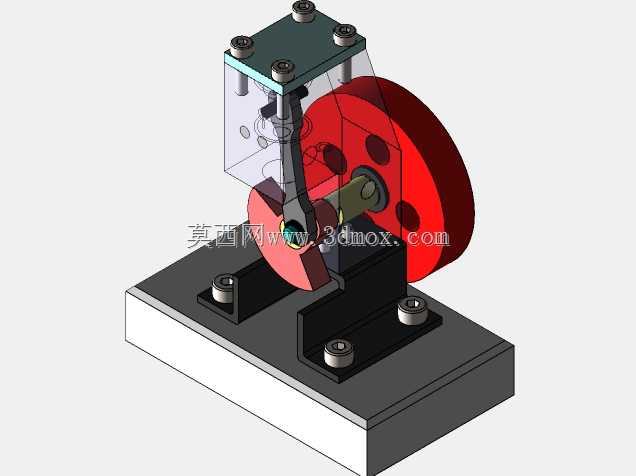

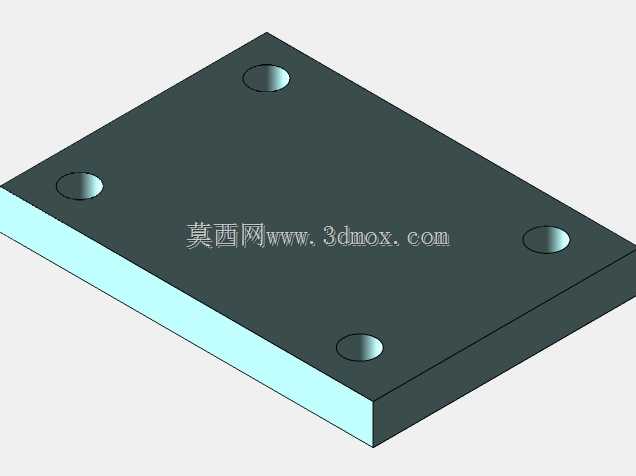

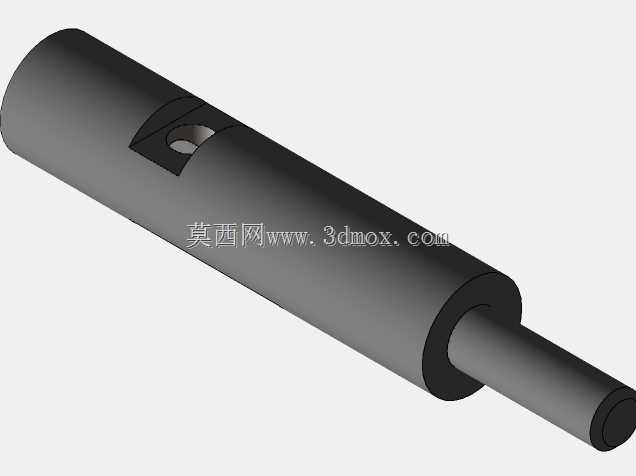

　　该装置属于小型活塞式气动动力输出单元，整体采用卧式布局，底部为整块矩形安装基座，基座上通过螺栓固定立式支撑结构，支撑结构一侧承载气缸总成，另一侧承载曲轴与飞轮组件，整体安装边界规整，基座预留的四个沉头安装孔可直接固定在工作台面或设备机架上，无需额外制作转接支架。气缸部分采用透明可视化壳体设计，可直接观察内部活塞、连杆的往复运动状态，缸体顶部通过四根均布螺栓紧固缸盖，密封结构简单，拆装维护时只需松开顶部螺栓即可取出内部活塞组件，日常维护门槛较低。曲轴输出端连接大尺寸红色飞轮，飞轮轮缘开设多个减重孔，既降低整体转动惯量的冗余重量，又能在运转过程中储存动能，抵消活塞往复运动产生的转速波动，让输出扭矩更加平稳。

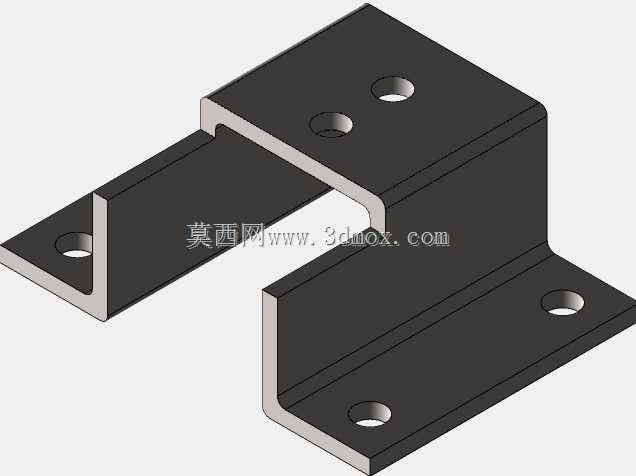

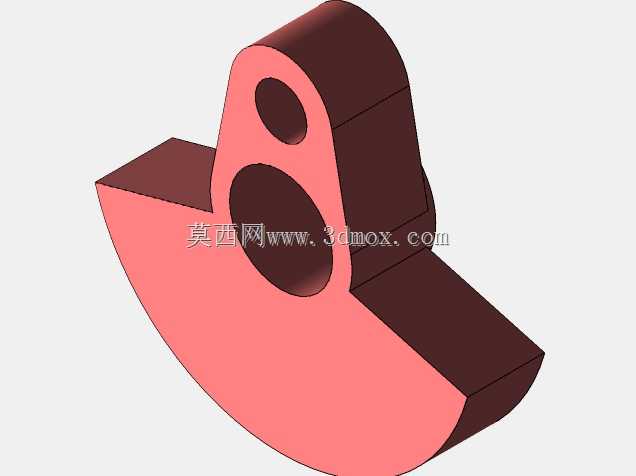

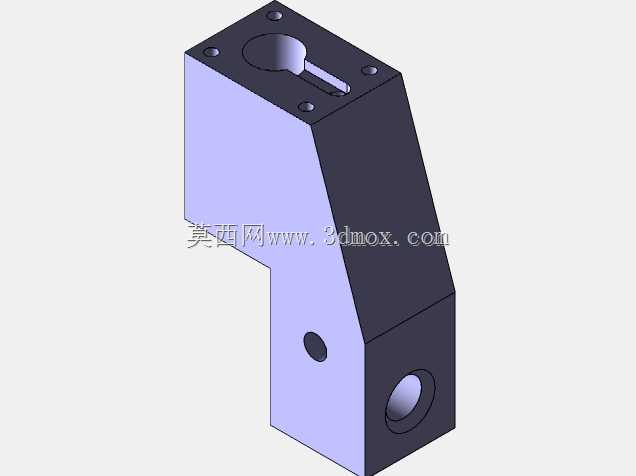

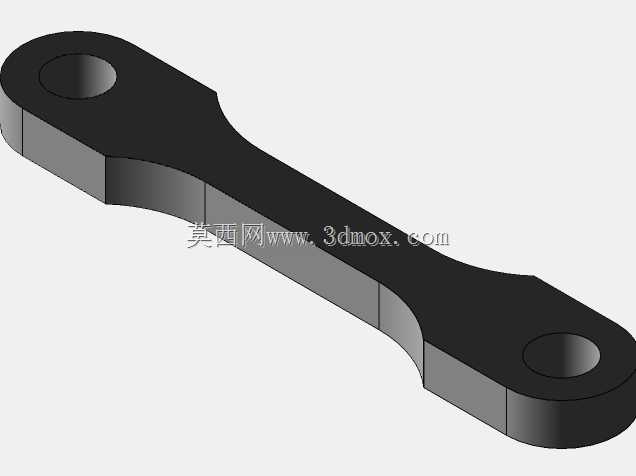

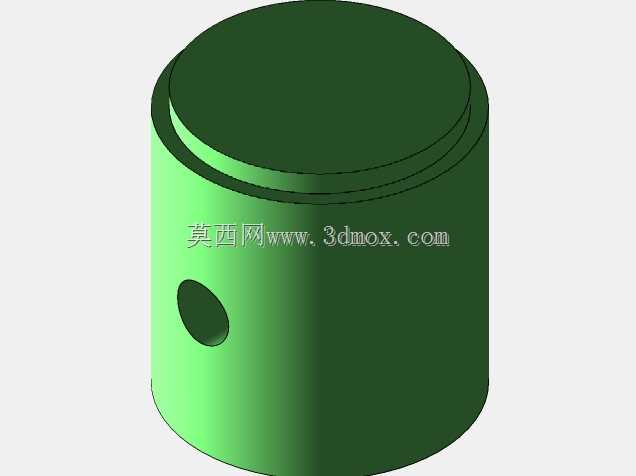

　　这类小型气动马达常应用在有防爆要求的作业场景中，比如易燃易爆粉体加工车间、井下辅助作业工位，相比电动动力单元，它以压缩空气为动力源，工作过程中不会产生电火花，也不会因为过载出现烧损问题，负载超限时只会自动降低转速或停转，压力恢复后即可重新启动。设计过程中首先确定活塞的行程与缸径参数，匹配对应压缩空气压力下的输出扭矩，再通过连杆长度核算曲轴的偏心距，保证活塞运动到上下止点时不会与缸盖、缸底发生碰撞；飞轮的重量与直径经过匹配，既能够储存足够的能量维持曲轴连续转动，又不会因为转动惯量过大导致启动响应迟缓。支撑结构采用分体式设计，气缸安装位与曲轴轴承位分开加工，通过螺栓共同固定在底部基座上，降低了整体加工的难度，

　　也方便后续调整不同缸径组件时的适配更换。气路接口预留于缸体对应位置，接入压缩空气后通过配气结构推动活塞往复运动，再经连杆将直线运动转化为曲轴的旋转运动，最终由曲轴轴端输出旋转扭矩，可直接连接小型负载，也可通过联轴器对接减速机构进一步放大输出扭矩。整体结构没有复杂的电控元件，所有运动部件均为纯机械结构，对粉尘、潮湿工况的适应能力更强，适合作为简易工装的动力源，或是教学演示场景中展示曲柄连杆机构的运动原理，各零部件的装配关系清晰，干涉检查到位，运动过程中连杆与缸壁、支撑座之间均预留足够安全间隙，长期运转不会出现部件剐蹭问题。
