互锁拼接式异形曲面连接结构件

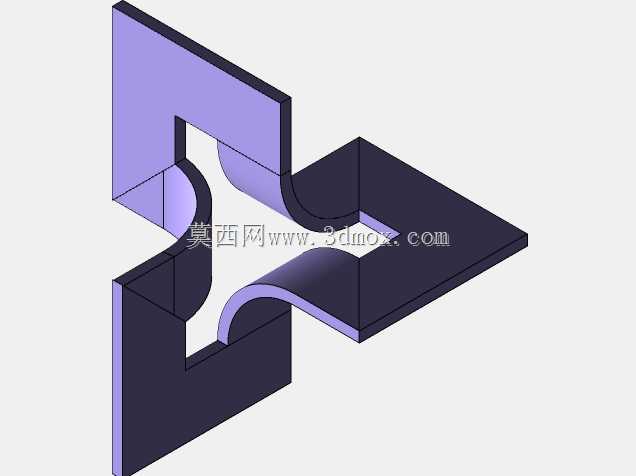

　　这类互锁拼接式异形曲面连接结构件，常应用在快装式设备护罩、模块化工装夹具拼接单元、小型实验装置快速组装框架场景中，替代传统螺栓紧固的拼接方式，能够在无额外紧固件的前提下实现两个构件的快速卡合定位，大幅缩短现场装配的对位与锁附时间，尤其适合需要频繁拆装调整的教学实验台、临时检测工装的搭建场景。从结构功能来看，该构件采用对称式凹凸互锁设计，两侧的弧形曲面配合直面定位边，卡合后可同时限制三个轴向的相对窜动，拼接完成后拼接面无明显凸起错位，能够保证外表面的平整性，既可以作为结构受力件传递横向与纵向的拼接载荷，也可作为外观覆盖件的拼接单元使用，无需额外做接缝美化处理。设计过程中优先考虑了装配导向性，弧形曲面的导入段做了小角度的拔模斜度，

　　装配时无需严格对位即可顺着曲面滑入锁定位，直边段则承担主要的定位限位作用，避免卡合后出现转动松脱的问题，壁厚采用均匀等厚设计，既适合采用机加工方式做样件试制，也适合注塑工艺批量生产，不会出现壁厚不均导致的缩痕或应力集中问题。从安装边界来看，该构件的整体外轮廓为正交的两个矩形臂结构，两个臂的长度、宽度尺寸保持一致，拼接后整体形成连续的直角转折形态，安装时仅需预留与单臂尺寸匹配的安装空间即可，两个构件拼接时的插入行程与弧形段的弧长匹配，到位后会有明显的卡合触感反馈，无需额外做行程限位设计。结构的受力点主要分布在弧形卡合面与直边定位面的交接位置，设计时在该交接处做了小半径圆角过渡，避免应力集中导致的卡合断裂问题，

　　反复拆装时也不会因为棱角磨损出现配合间隙过大的问题，可满足上百次反复拆装的使用需求。这类结构在小型非标自动化设备的外围护板拼接、教学用机械结构示教模型、模块化展示道具的搭建中都有较高的应用价值，相比传统的紧固件连接，零件数量更少，装配效率更高，同时外露面无紧固件痕迹，整体外观一致性更好。
