法兰连接式手动蒸汽截止阀结构设计

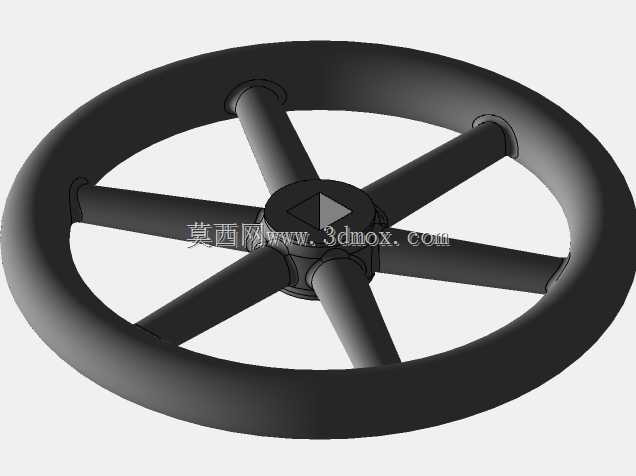

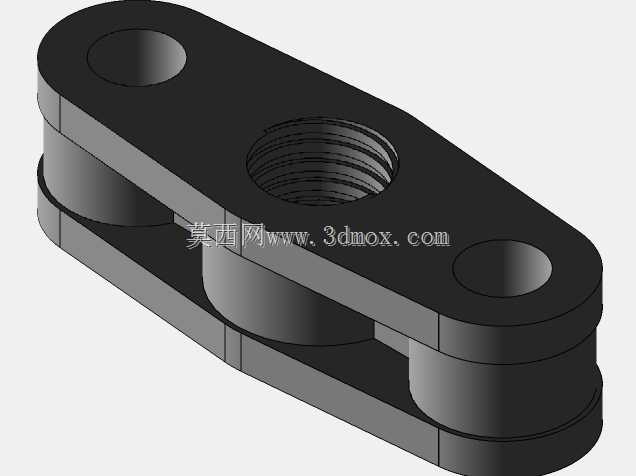

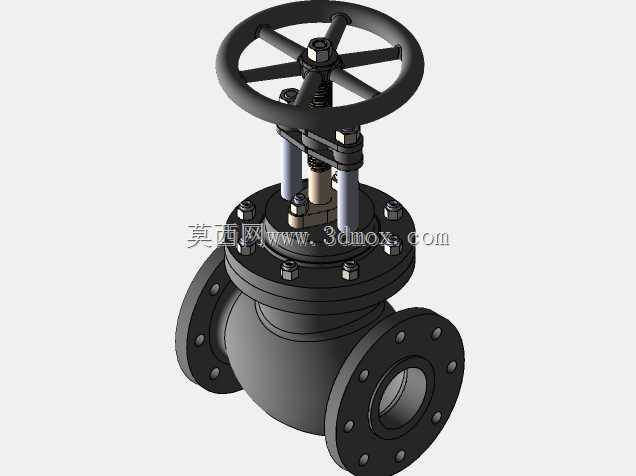

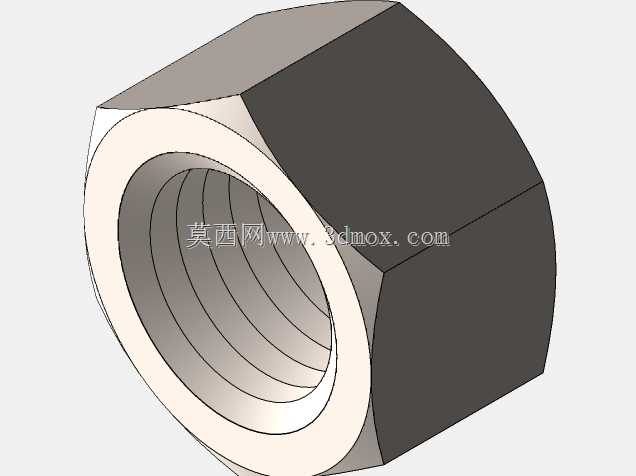

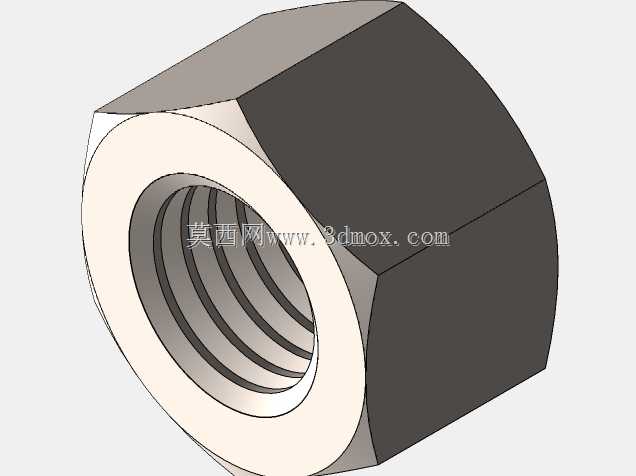

　　在工业蒸汽输送管网、热力站换热机组、生产工艺蒸汽供给支路等场景中，这类手动法兰连接的蒸汽截止阀是管路系统里承担介质通断、流向调节的核心控制部件，区别于闸阀的全通径低阻特性，截止阀依靠阀瓣沿阀座中心线的升降动作实现密封，更适合需要频繁调节开度、对截断密封性要求较高的蒸汽管路工况，能有效避免蒸汽介质的跑冒滴漏，减少热能损耗。从结构设计逻辑来看，该阀采用明杆结构设计，阀杆的升降行程可直接通过外露部分观察，便于现场运维人员快速判断阀门的开闭状态，避免误操作；顶部的轮辐式手轮匹配阀杆梯形螺纹的传动比，无需额外辅助工具即可手动完成开闭操作，手轮与阀杆的连接采用防松螺母固定，防止长期操作后手轮松脱。阀体采用直通式流道设计，

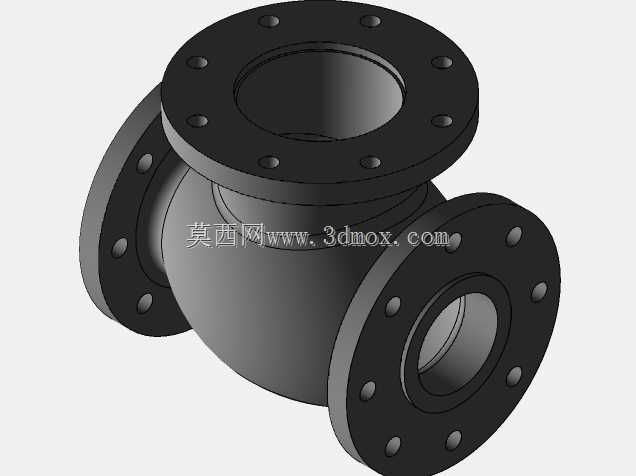

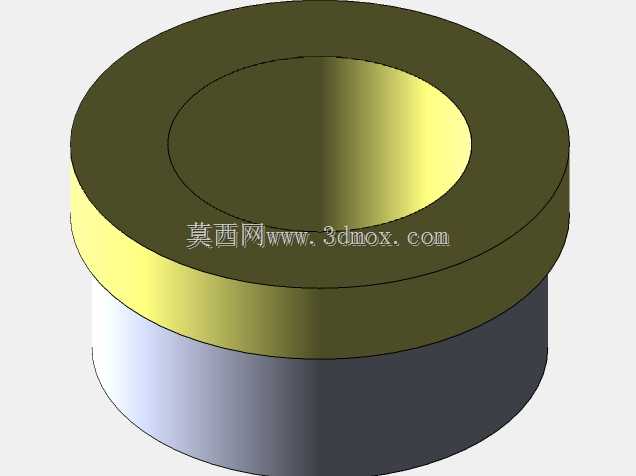

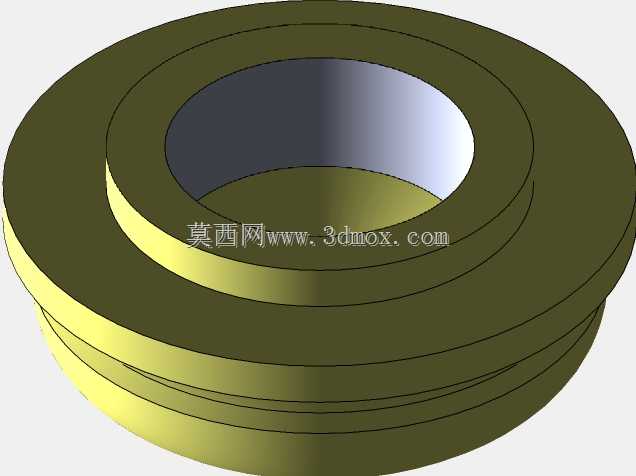

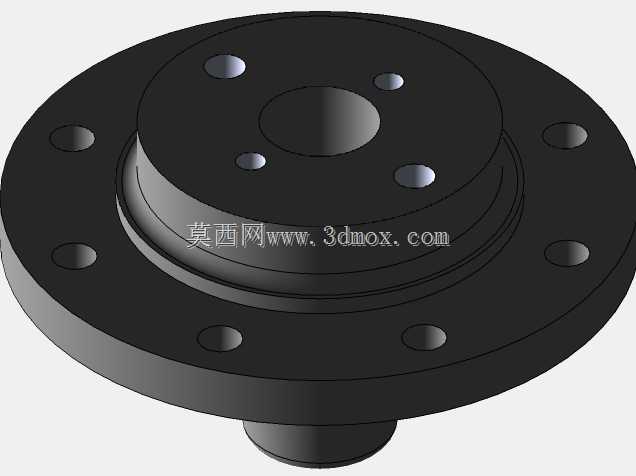

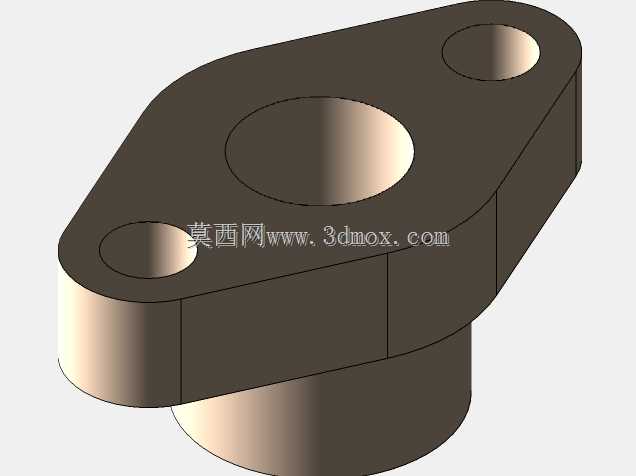

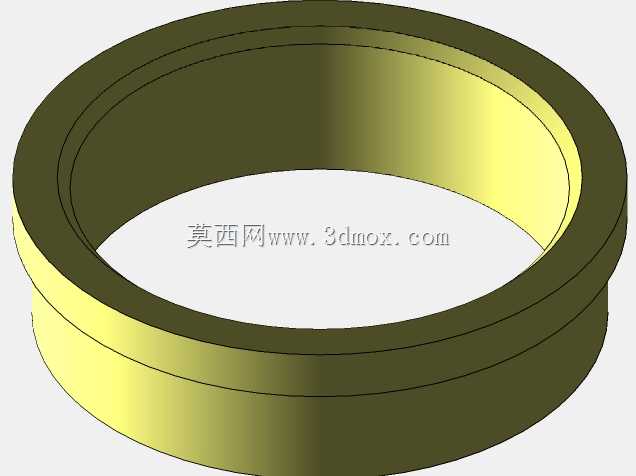

　　进出口端为带螺栓孔的法兰连接结构，安装时可直接与同压力等级的管路法兰配对，通过缠绕式垫片实现端面密封，法兰盘上的螺栓孔均匀分布，安装时需对称拧紧螺栓避免法兰面受力不均导致密封失效；阀体内腔的流道做了平滑过渡处理，减少蒸汽介质流动时的局部阻力，降低管路压损。阀瓣与阀座的密封面采用堆焊硬质合金的设计，能耐受高温蒸汽的长期冲蚀，延长密封副的使用寿命；阀盖与阀体的连接采用螺栓紧固结构，中间加装密封垫片，中法兰位置的密封设计可承受蒸汽管路的额定工作压力，阀杆穿出阀盖的位置设置填料函结构，通过多层柔性石墨填料实现动密封，压盖通过两侧螺栓压紧填料，可在长期使用出现微量泄漏时在线压紧填料，无需拆解阀门即可消除漏点。从安装边界来看，

　　该阀需安装在水平管段上，阀杆垂直向上预留足够的操作空间，手轮上方不能有遮挡物，避免影响手动操作，同时要预留后期更换填料、拆解维护的操作空间，不能安装在管路的低洼易积水位置，防止停机时冷凝水积存导致阀体内腔锈蚀。在实际选型应用中，这类截止阀通常安装在蒸汽支管的入口端、换热设备的蒸汽进口侧，可根据管路的通径、工作压力、蒸汽温度匹配对应的参数，日常运维时可定期在阀杆螺纹位置涂抹高温润滑脂，降低操作扭矩，避免螺纹锈死导致阀门无法正常开闭。
