台式钻床用螺杆式精密机用虎钳结构

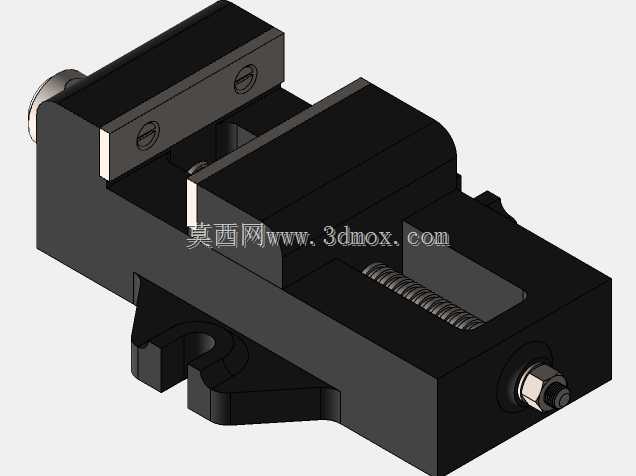

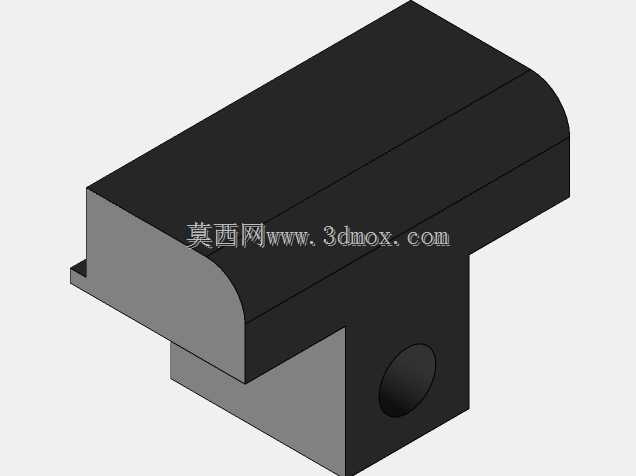

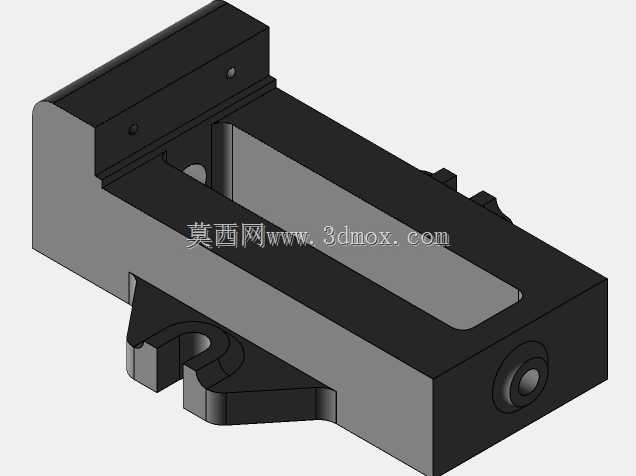

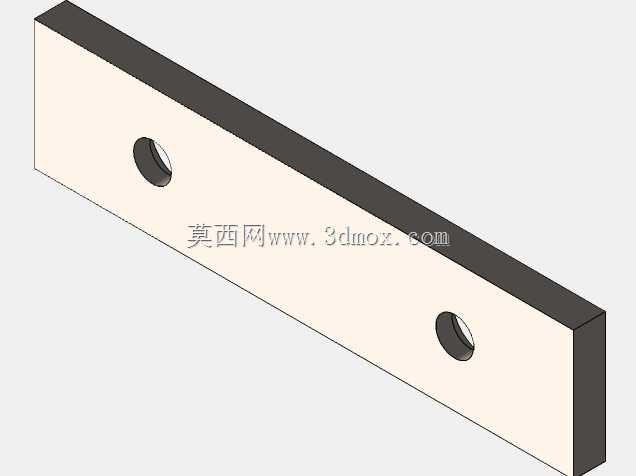

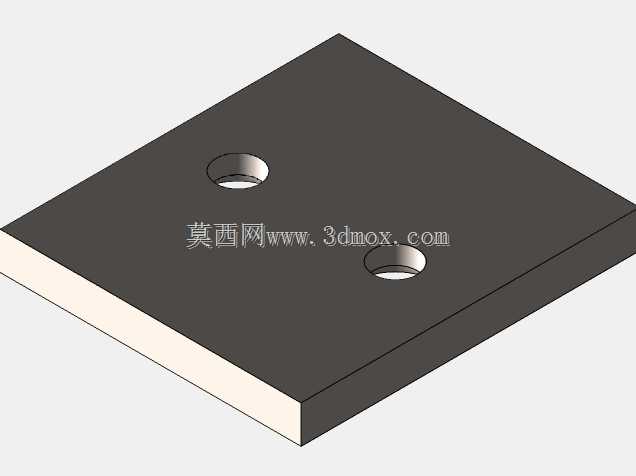

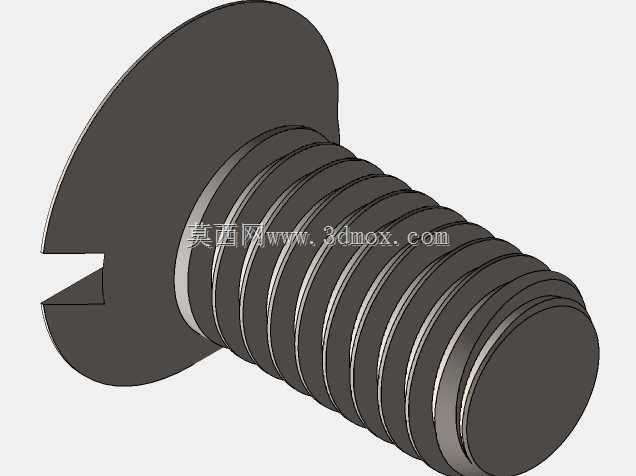

　　这款虎钳是面向台式钻床钻孔工序开发的专用装夹工装，核心适配小型钻床的工作台安装场景，解决小尺寸工件钻孔时手动扶持定位不准、钻孔偏移的问题。从结构设计来看，整体采用分体式钳身布局，固定钳体与滑动钳体的配合面做了矩形导轨导向结构，滑动过程中钳口平行度偏差控制在0.02mm以内，避免夹紧时工件出现翘起、偏斜的情况。钳口部分采用可更换式硬质钢钳口板，通过内六角螺钉固定在钳体上，钳口工作面加工有交叉网纹，增大与工件接触的摩擦力，夹紧后工件不会在钻削轴向力作用下发生位移，当钳口磨损后可直接更换钳口板，无需整体更换钳体，降低工装维护成本。

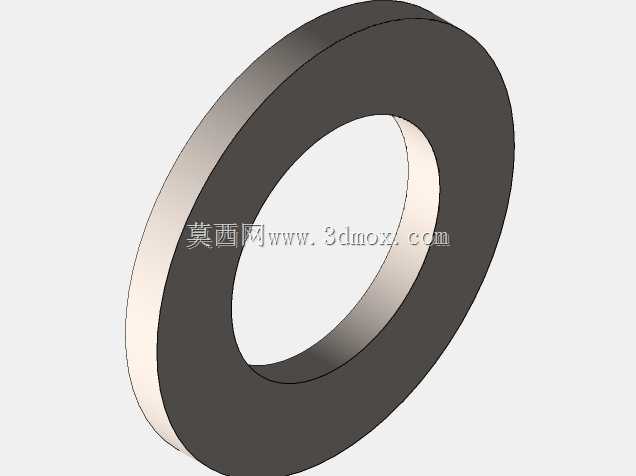

　　传动部分采用梯形螺杆传动结构，螺杆一端通过轴用挡圈与固定钳体做轴向定位，转动时仅做旋转运动不产生轴向位移，配合滑动钳体内部的铜制螺母，将螺杆的旋转运动转化为滑动钳体的直线进给运动，梯形螺纹的自锁特性可以保证夹紧后不会因为钻削振动出现松夹的情况，无需额外增加锁紧机构。钳身底部设计有与钻床工作台T型槽匹配的安装凸台，安装时可直接嵌入工作台T型槽内，通过T型螺栓完成固定，安装定位基准统一，每次拆装后重复定位精度偏差极小，不需要反复找正。

　　从安装边界来看，钳身整体宽度适配多数小型台式钻床的工作台槽距，最大开口距离覆盖常规小尺寸五金件、塑料件的钻孔装夹需求，钳体高度控制在合理范围内，不会因为钳身过高导致钻头悬伸量过大影响钻孔刚性。滑动钳体的行程设计兼顾了装夹效率与装夹范围，转动螺杆时钳体进给速度平稳，不会出现进给过快导致的工件夹伤或者装夹歪斜问题。在实际钻孔作业中，这款虎钳可以完成方形、矩形小型工件的水平装夹，配合垫铁还可实现一定角度的倾斜装夹，适配不同角度的钻孔需求，相比通用台虎钳，它的结构更紧凑，安装占用工作台面积更小，专门针对钻床的加工工况做了结构优化，没有多余的功能结构，整体刚性完全覆盖钻削工序的切削力需求，不会因为钻削冲击力出现钳身变形的情况。钳身的排屑空间做了预留设计，钻孔产生的切屑可以直接从钳身中间的空腔落下，不会堆积在导轨配合面内影响滑动顺畅度，日常清理只需要用毛刷扫去表面积屑即可，维护难度极低。
