法兰式刚性轴连接传动部件结构设计

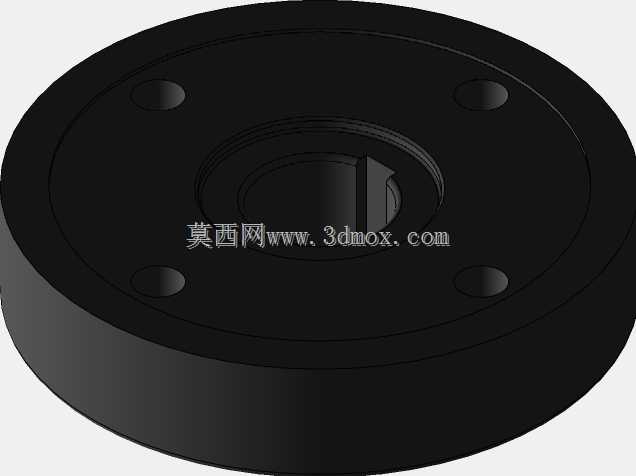

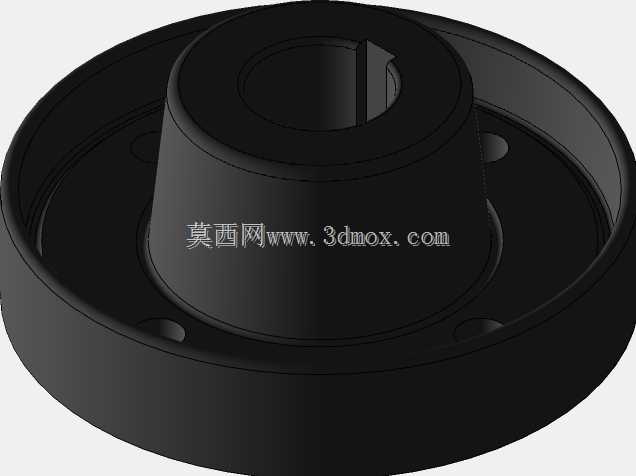

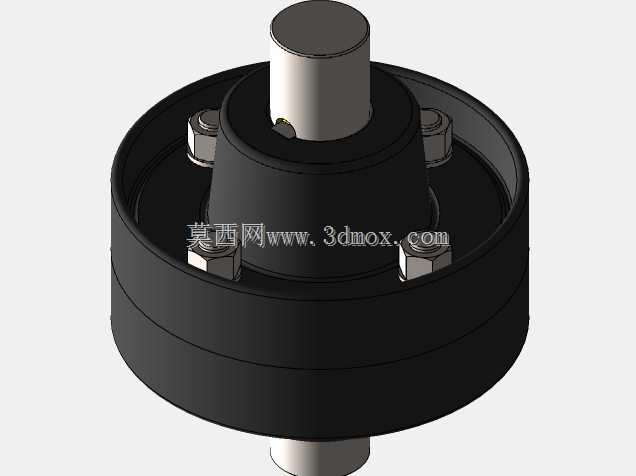

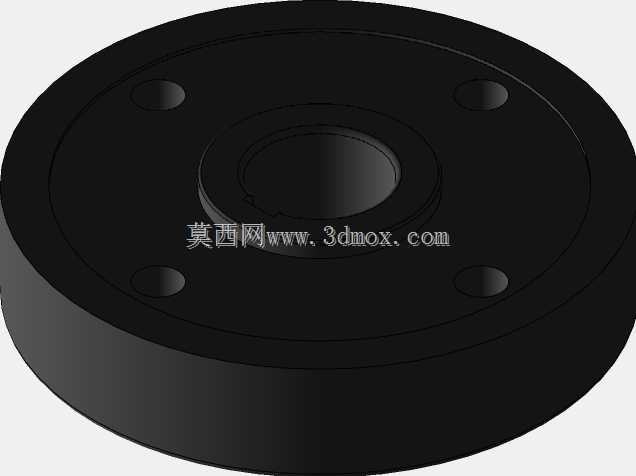

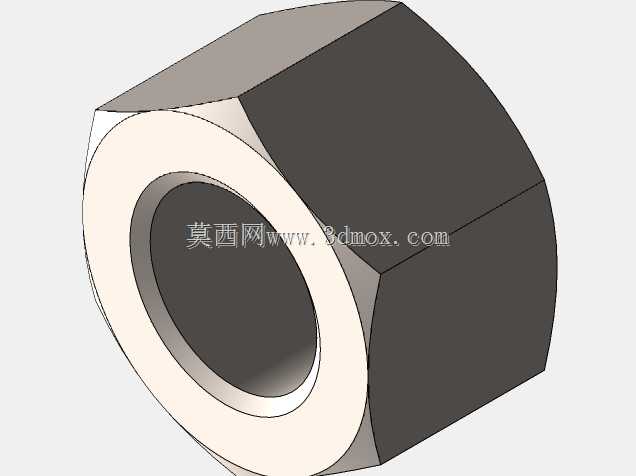

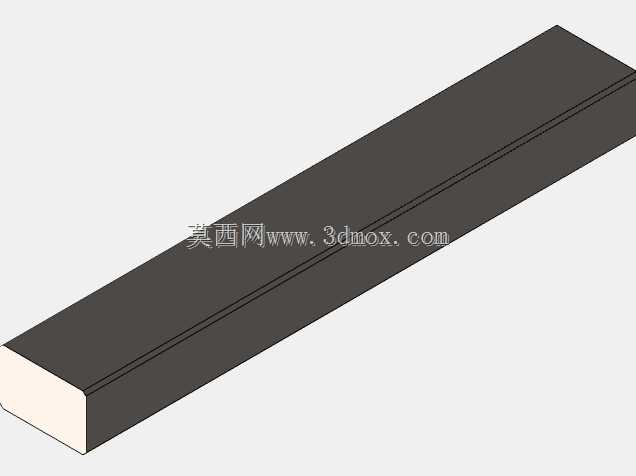

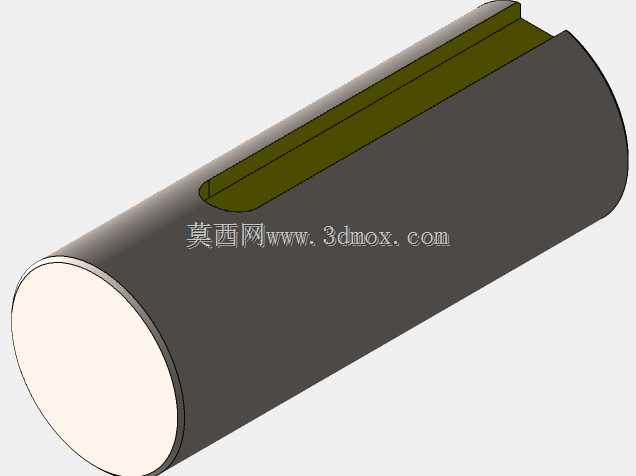

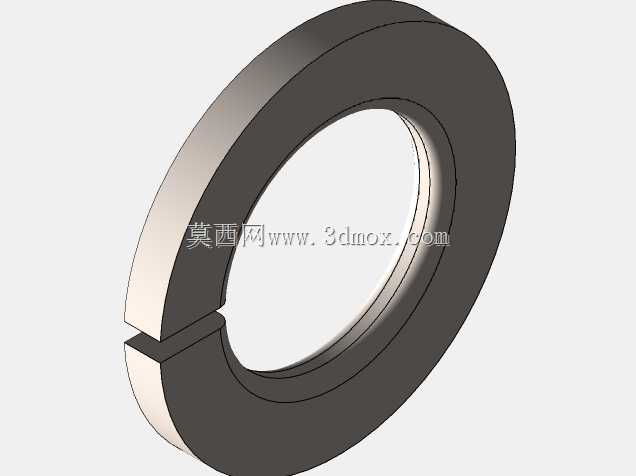

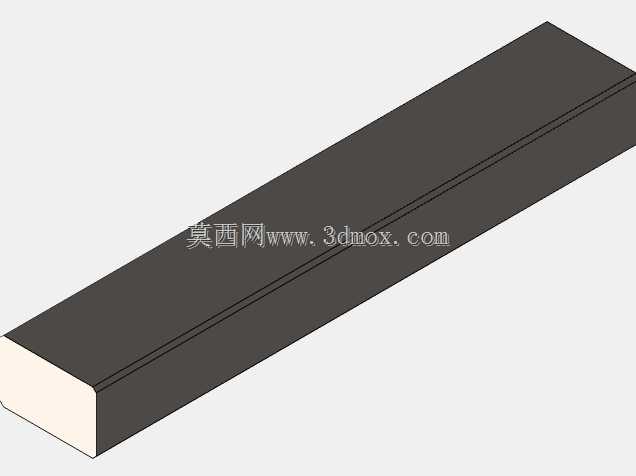

　　在重载传动系统的轴系布局中，这类刚性轴连接部件多用于对中精度要求极高的动力传输场景，常见于精密检测设备的扭矩传递链路、小型伺服驱动单元的输出端连接，以及低速重载工况下两根同轴线传动轴的刚性固连，它不具备补偿两轴相对偏移的能力，因此对安装时的轴系同轴度公差要求极高，一旦对中偏差超出许用范围，运行过程中会在轴、轴承以及连接部位产生额外的附加载荷，加速传动链路的磨损甚至引发部件断裂。从结构设计逻辑来看，该部件采用分体式法兰对接结构，中间的锥面锁紧套承担轴径抱紧功能，周向均匀分布的锁紧螺栓提供足够的轴向压紧力，依靠结合面的摩擦力与螺栓的剪切强度共同传递工作扭矩，外部的环形壳体既可以对内部锁紧结构形成防护，避免加工碎屑、

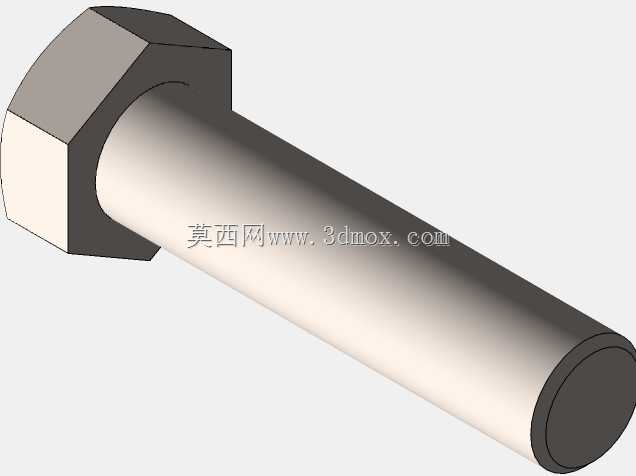

　　粉尘进入连接缝隙影响锁紧可靠性，也能在高速旋转时形成规整的外轮廓，降低风阻与旋转紊流带来的振动。设计过程中需要优先匹配所连接轴的轴径公差，锁紧锥面的锥度通常选取1:10到1:20区间，既保证足够的抱紧自锁能力，也方便后期维护时的拆卸操作，周向螺栓的数量与规格需要根据额定传递扭矩计算确定，螺栓分布圆直径要兼顾壳体外形尺寸与螺栓的受力力臂，在满足强度要求的前提下尽可能压缩整体径向尺寸，避免与周边设备部件产生安装干涉。安装边界方面，该部件的轴向总长度需要匹配轴端的预留安装空间，两端轴的插入深度要保证足够的接触长度，避免轴端压合不足导致传动打滑，径向最大轮廓尺寸要预留出扳手操作锁紧螺栓的空间，

　　通常螺栓外侧到壳体内壁的间隙不小于螺栓公称直径的0.8倍，保证装配时工具可以顺利到达锁紧位置。实际选型应用时，需要核算系统的峰值冲击扭矩，确保连接部件的额定承载扭矩有1.5到2倍的安全余量，同时要校核连接后轴系的临界转速，避免刚性连接带来的轴系刚度变化引发共振，装配时需要先完成两端轴的初步对中，再按对角顺序逐步拧紧周向螺栓，保证每个螺栓的预紧力均匀一致，避免局部受力不均导致的连接偏斜。这类刚性连接结构相比挠性联轴器，具备扭转刚度高、传动无间隙、结构紧凑的优势，在对传动精度要求极高的位置检测、精密进给场景中应用广泛，不存在挠性元件老化失效的问题，长期运行的可靠性更高，只要安装对中精度满足要求，维护周期远长于带弹性元件的连接部件。
