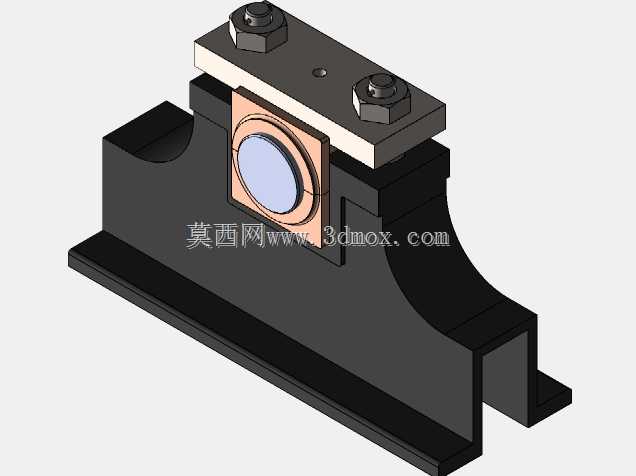

带压块锁紧式轴承安装固定支座结构

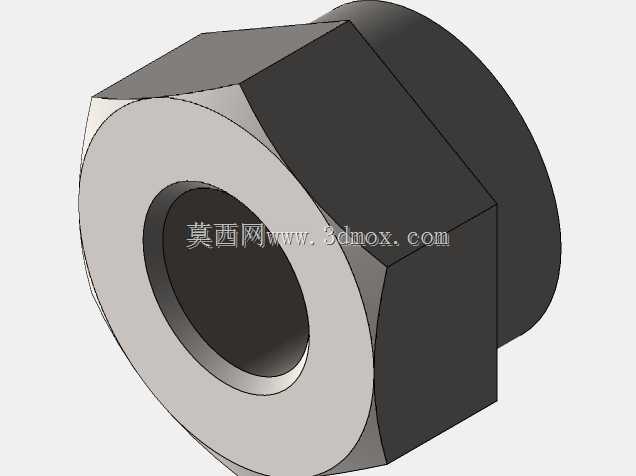

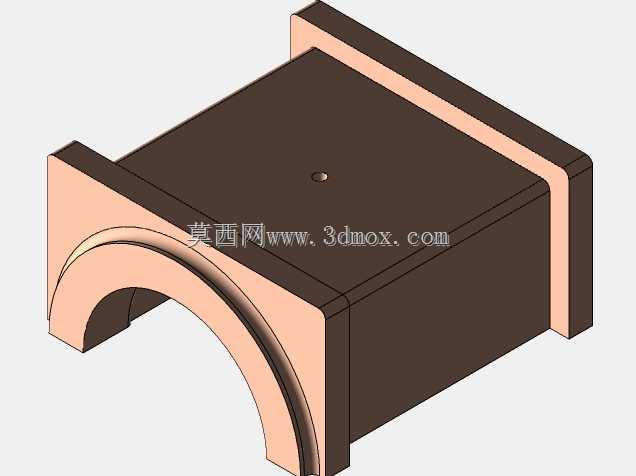

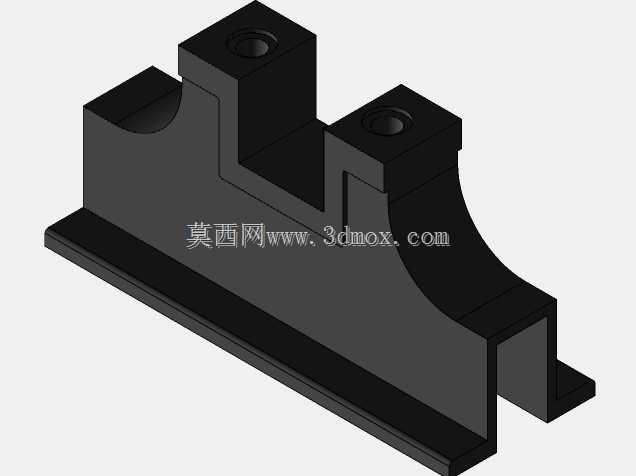

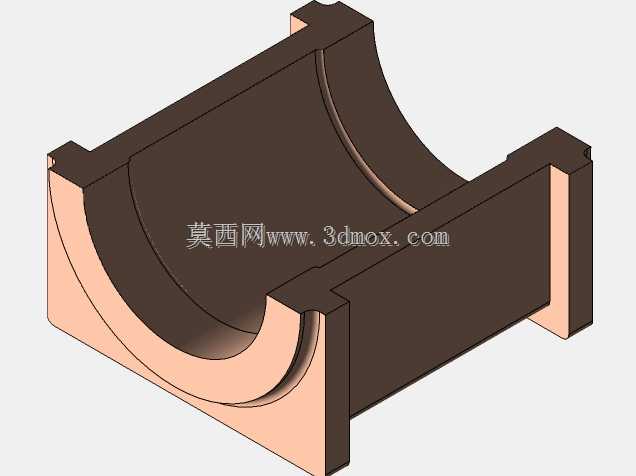

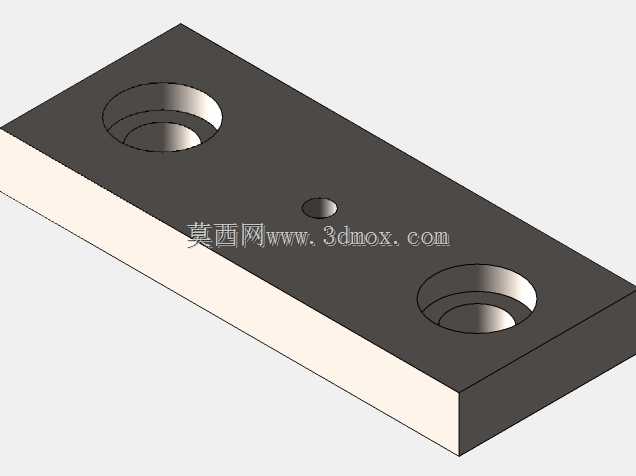

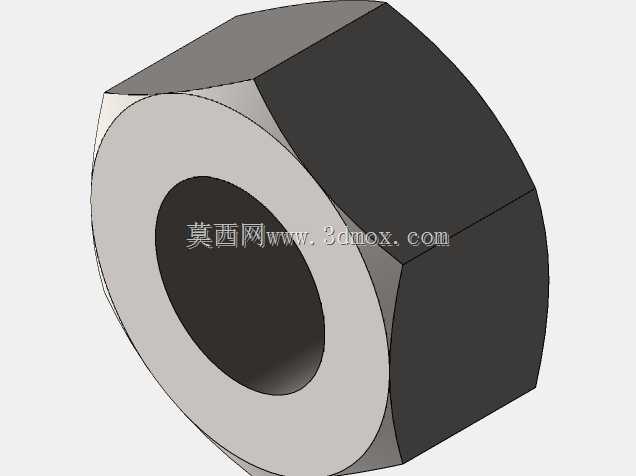

　　这类带压块锁紧的轴承固定支座，多用于中小载荷的水平轴系安装场景，常见于轻工输送线、小型实验台架、非标自动化检测设备的转轴支撑部位，区别于传统一体式铸造轴承座，它采用分体组合式结构，能适配一定范围内的轴承外径公差，安装调整时不需要反复刮研支座内孔，现场装配的容错率更高。从结构功能来看，底部的鞍型基座是主要承力部件，底部的折边结构预留了安装孔位，可直接通过T型螺栓或者内六角螺栓固定在型材机架或者钢制安装平台上，基座上部的开口槽用来嵌入带铜衬的轴承安装套，铜衬直接和轴承外圈接触，既能避免钢件直接接触造成的咬合磨损，也能在长期运行后单独更换衬套，降低维护成本。上部的锁紧压块通过两颗内六角螺栓实现预紧，

　　螺栓拧紧时压块会均匀压在轴承安装套的上端面，不会对轴承外圈造成单点挤压，能避免轴承外圈变形导致的转动卡滞问题，压块上预留的小定位孔可加装防松销，在设备存在持续振动的工况下防止螺栓回松。设计这类支座的时候，首先要明确适配的轴承外径范围，开口槽的宽度公差要控制在H7级别，槽底和安装底面的平行度公差要控制在0.02mm以内，避免轴系安装后出现倾斜导致的轴承偏磨；压块的厚度要根据螺栓预紧力计算，太薄会在锁紧时出现翘曲，导致压合面受力不均，太厚则会增加整体重量和材料成本，一般适配20-30mm内径轴承的支座，压块厚度取8-10mm即可满足刚度要求。安装边界方面，这类支座的底部安装孔距要和常用的40系列、50系列铝型材的槽间距匹配，

　　整体高度要控制在轴系中心高的允许偏差范围内，左右方向的宽度要预留出扳手操作空间，保证锁紧螺栓可以用标准内六角扳手直接操作，不需要额外拆卸周边部件。实际选型时要注意，这类支座适合径向载荷为主、轴向载荷较小的工况，如果轴系存在较大轴向窜动力，需要在轴承侧端额外加装轴向定位挡圈，不能仅靠上部压块承受轴向力，长期受轴向力会导致压块螺栓变形失效。建模过程中要注意各部件的配合间隙，轴承安装套和基座开口槽之间要预留0.01-0.03mm的间隙，方便装配时调整轴承的同轴度，压块和基座的结合面要做粗糙度处理，保证锁紧时的摩擦力足够，避免运行过程中出现支座移位。
