法兰式波纹管挠性联轴传动结构

　　这类挠性联轴结构常出现在精密传动链的轴系对接环节，比如实验室小型测试台架、伺服驱动的进给单元、精密仪器的动力传输段，但凡两根传动轴需要保持同轴线传动、又要抵消安装时的微小同轴度误差，同时阻隔一端的振动冲击传递到另一端轴系的场景，都能见到这类结构的应用。它的核心作用不是刚性锁死两根轴，而是在传递额定扭矩的前提下，补偿两轴之间因加工公差、安装偏差、运行受热变形带来的微小径向、角向与轴向偏移，同时吸收主动轴端的振动冲击，避免振动传导到从动侧的精密部件上，比如连接伺服电机和编码器、或者小型泵体和驱动电机时，能有效避免刚性连接带来的轴承额外负载，延长后端精密部件的使用寿命。

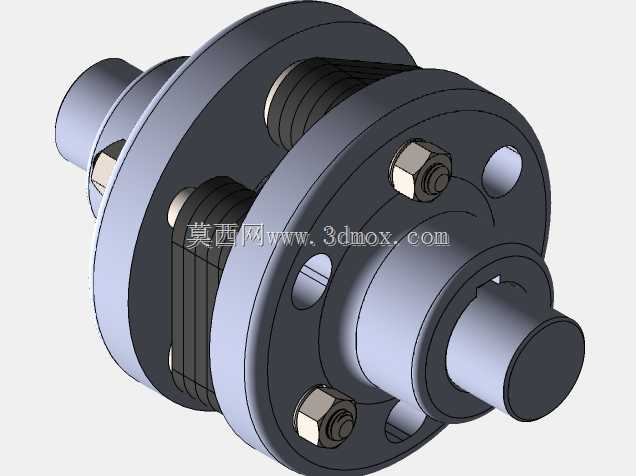

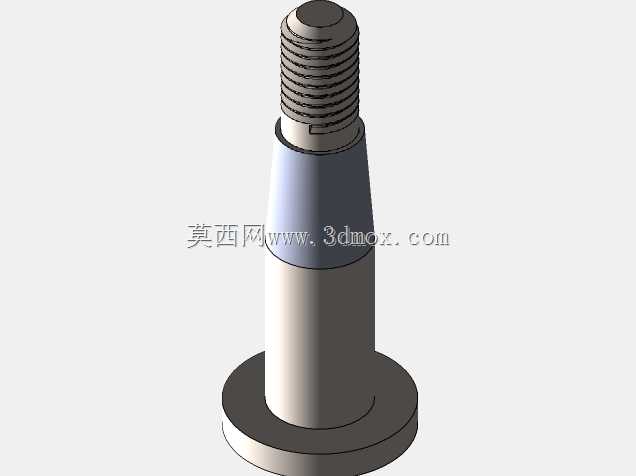

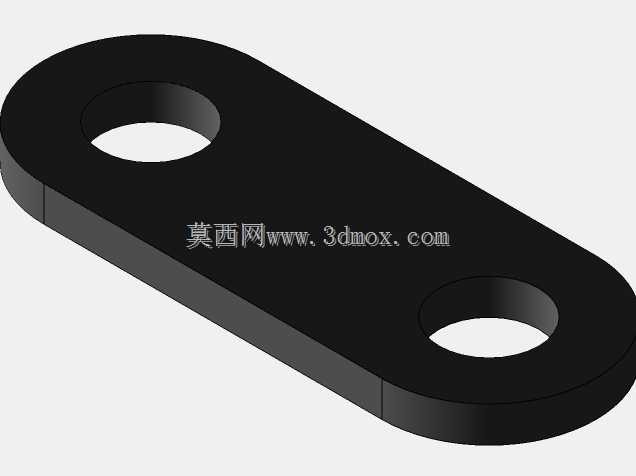

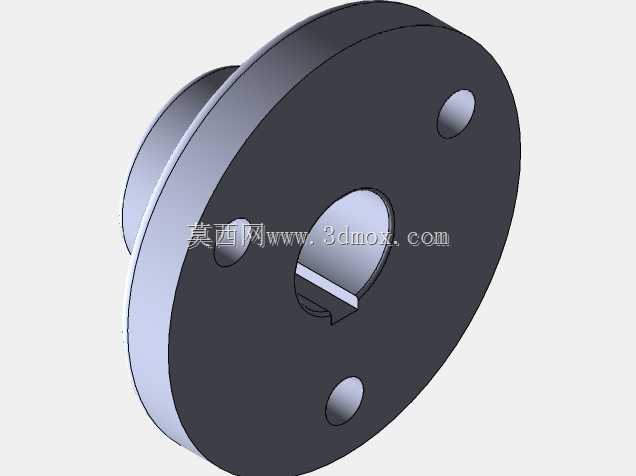

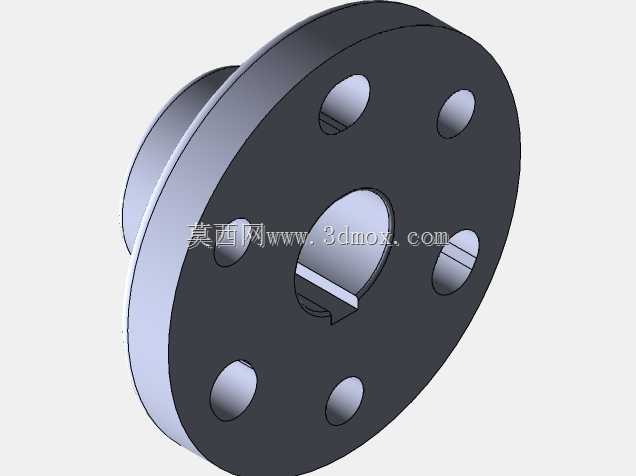

　　从结构设计逻辑来看，这款联轴结构采用双法兰夹装的波纹管核心设计，两端的法兰盘通过圆周均布的螺栓副实现锁紧，中间的薄壁波纹管段是实现挠性补偿的核心部件，相比传统的弹性套柱销联轴器，这种波纹管结构的扭转回差更小，传动精度更高，适合对传动同步性有要求的场合。设计时首先要匹配两端轴的轴径公差，轴孔采用过渡配合公差带，通过法兰端的紧定螺钉或者锁紧螺栓实现轴与联轴节的无间隙固定，避免传动过程中出现松动打滑。法兰盘上的安装孔采用圆周均布设计，螺栓锁紧时需要按对角顺序分次拧紧，避免单侧受力过大导致波纹管出现初始变形，影响补偿性能。

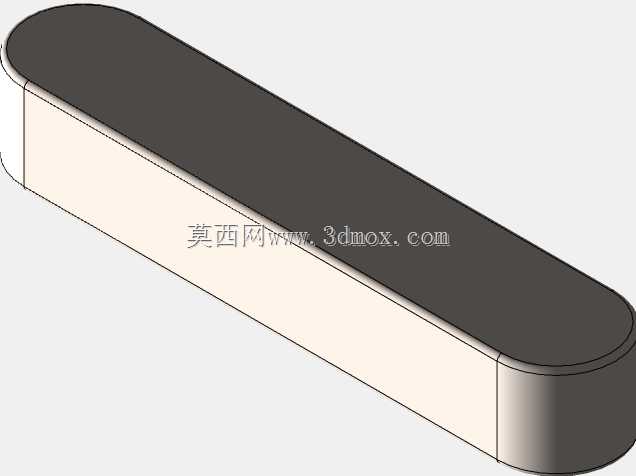

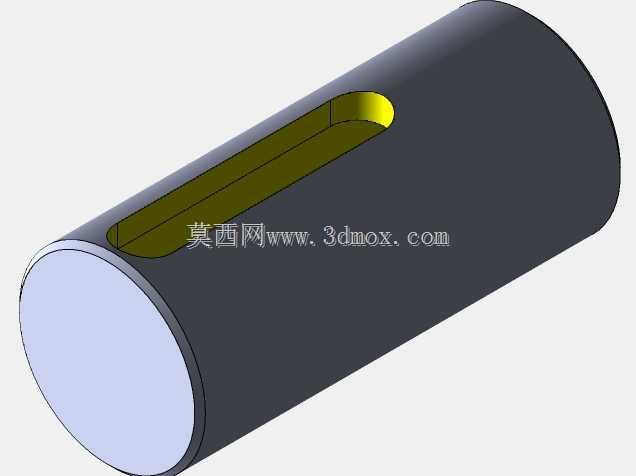

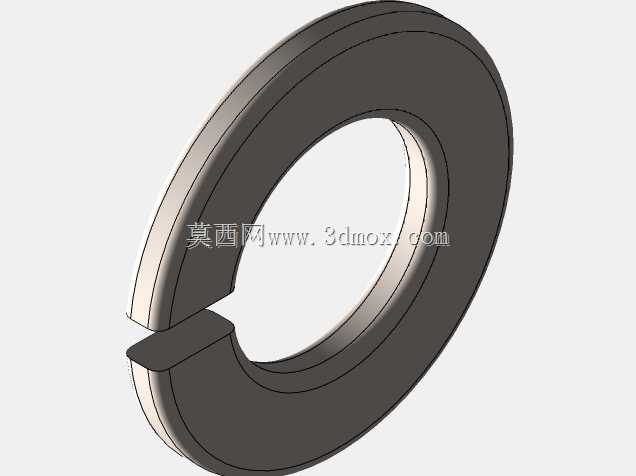

　　在安装边界上，需要预留足够的径向操作空间来拧紧法兰螺栓，轴向安装长度要匹配两轴端的预留伸出长度，安装时要先调整两轴的初步同轴度，再锁紧联轴节，不能完全依赖联轴节的挠性补偿量来抵消过大的安装偏差，否则会大幅缩短波纹管的疲劳寿命，甚至在高速运转时出现波纹管断裂的故障。日常运维中不需要额外加注润滑脂，只要定期检查螺栓的锁紧力矩，观察波纹管表面有没有出现疲劳裂纹即可，相比需要定期维护弹性件的联轴结构，这种结构的维护成本更低，适合长期稳定运行的精密传动场景。建模时需要重点还原波纹管的薄壁波纹结构、法兰盘的螺栓孔位置度、轴孔的键槽或者紧定螺钉孔细节，确保装配时各部件不会出现干涉，螺栓装配后要留出足够的扳手操作空间，避免实际安装时无法完成锁紧操作。
