法兰连接式青铜二通水阀结构设计

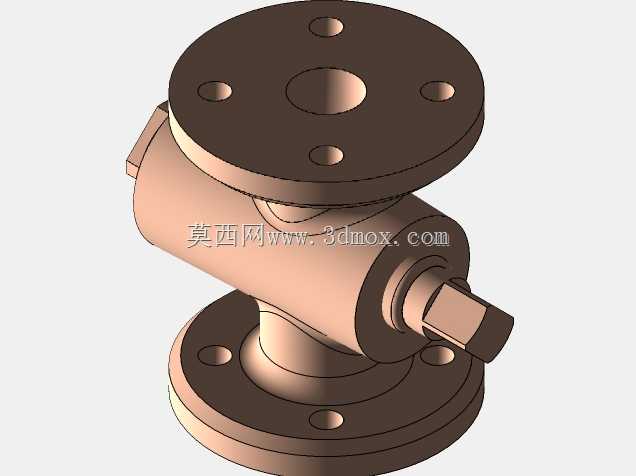

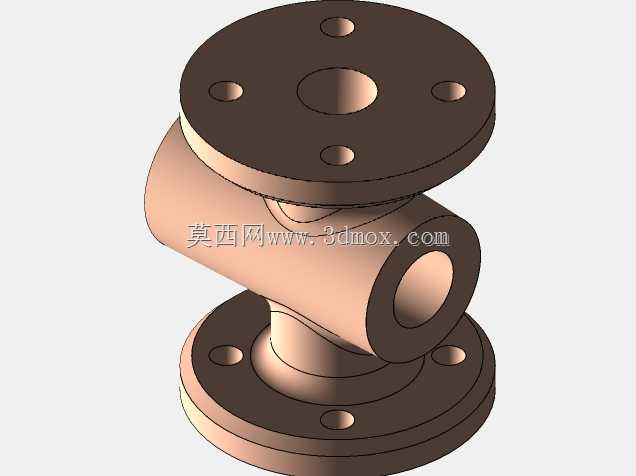

　　在民用建筑给排水、工业循环水系统、小型工艺流体输送管路中，这类法兰连接的二通水阀是管路系统里用量极大的通断与调节部件，日常运维中检修更换频率不低，建模时需要优先匹配现场安装的边界约束，避免出现安装干涉问题。从结构设计逻辑来看，这款阀采用上下双法兰的连接形式，法兰盘上均匀布置四个螺栓过孔，适配同公称通径的管路法兰对接，安装时只需对齐螺栓孔穿入紧固件压紧密封垫即可完成固定，相比螺纹连接的阀件，法兰连接的密封可靠性更高，能承受更高的管路压力，也更适合管径偏大的输水场景。阀体侧部伸出的方头阀杆是操作端，不管是配套手动扳手操作，还是后续加装电动执行器改造，方头结构都能保证扭矩传递的稳定性，不会出现打滑脱开的问题，

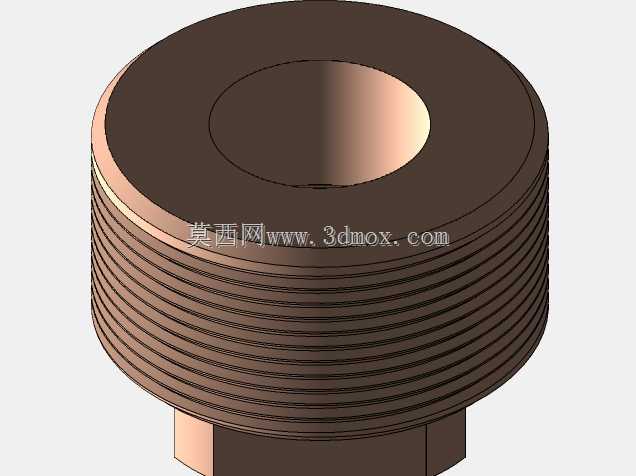

　　阀杆与阀体的配合段做了阶梯轴结构，预留了填料密封的安装空间，能有效避免阀杆转动位置出现流体渗漏。阀体主体采用青铜材质的设计思路，核心是利用青铜的耐锈蚀特性，输水工况下长期接触水体不会像普通铸铁那样出现严重锈垢堆积，能降低阀腔内部卡涩的概率，同时青铜材质的切削加工性能较好，阀体流道的加工精度更容易保证，流道做了平滑过渡设计，能减少流体通过时的局部阻力损失，降低管路系统的输送能耗。建模过程中需要重点把控几个尺寸边界：上下法兰的端面平行度公差要控制在合理范围，否则安装时法兰密封面压合不均匀容易出现渗漏；阀杆的轴线与上下法兰的中心轴线要保证垂直，避免阀瓣启闭时出现偏磨，影响密封面的贴合度；侧部阀杆的伸出长度要控制在合理区间，

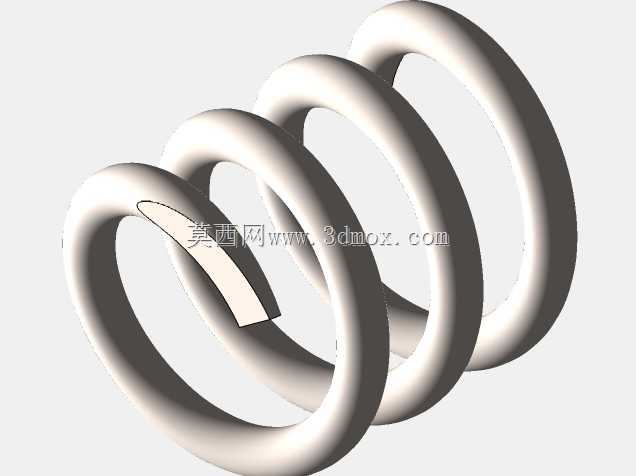

　　既要保证操作空间足够，也要避免伸出过长容易被外力磕碰损坏。这类阀在实际使用中，既可以做截断阀使用，全开状态下流体阻力小，也可以做开度调节使用，通过旋转阀杆带动阀瓣升降改变流道通流面积，调节管路内的水流量，在暖通空调循环水、厂区生产供水、市政给排水支管等场景都有广泛应用。建模时还原了阀体的铸造圆角、法兰盘的凸台过渡、阀杆端的倒角等细节，完全符合实际加工的工艺要求，能直接用于虚拟装配验证、管路系统干涉检查，也可以作为选型时的结构参考，帮助设计人员快速确认安装空间是否满足要求，避免现场安装时出现尺寸不匹配的问题。
