迷你DVD步进电机用刚性联轴器结构

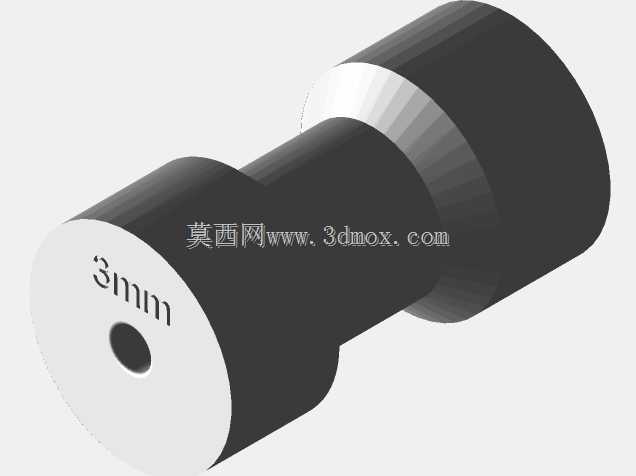

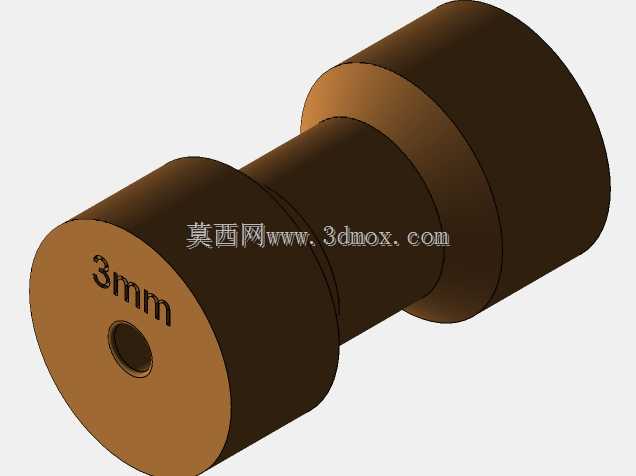

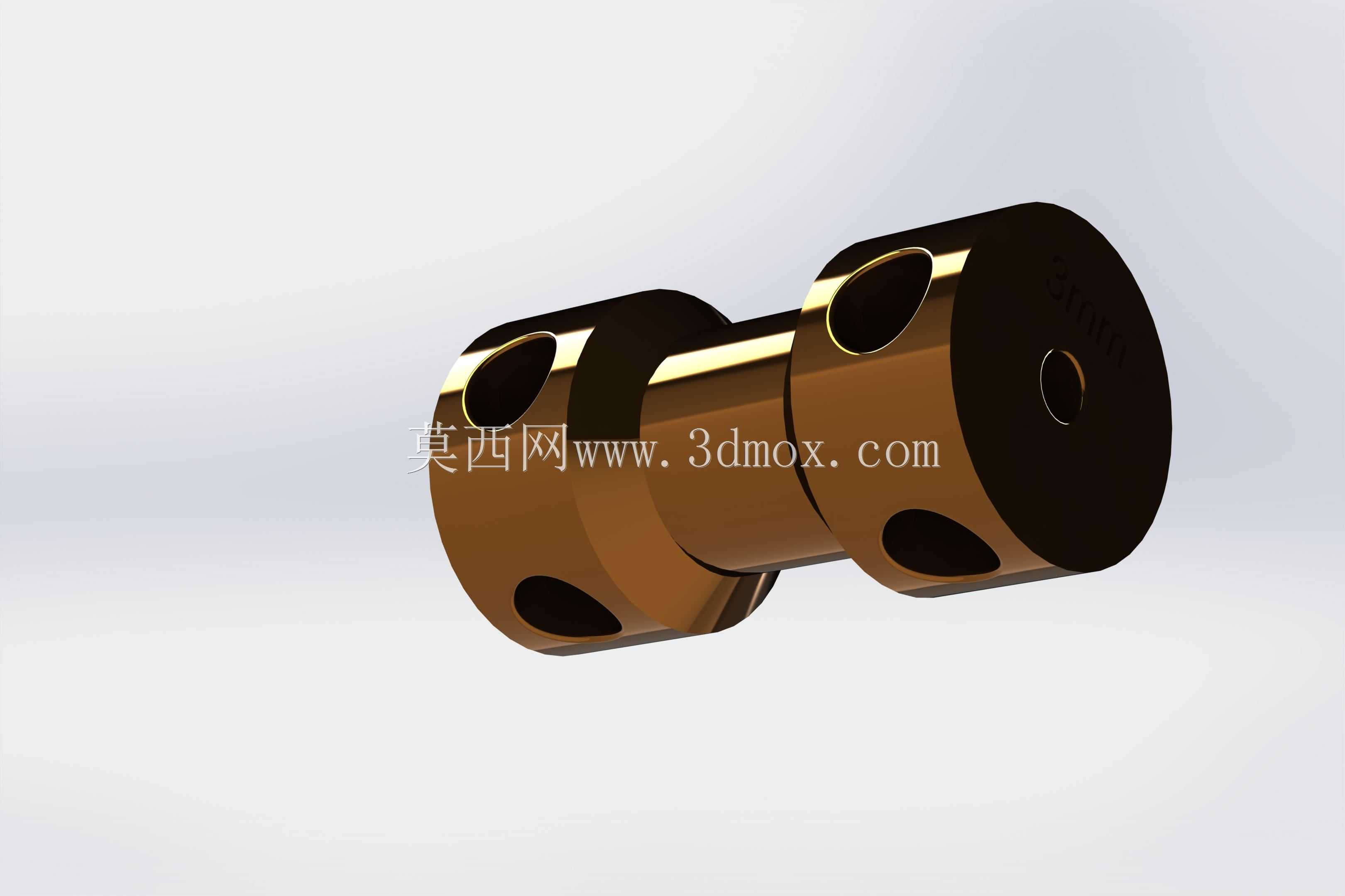

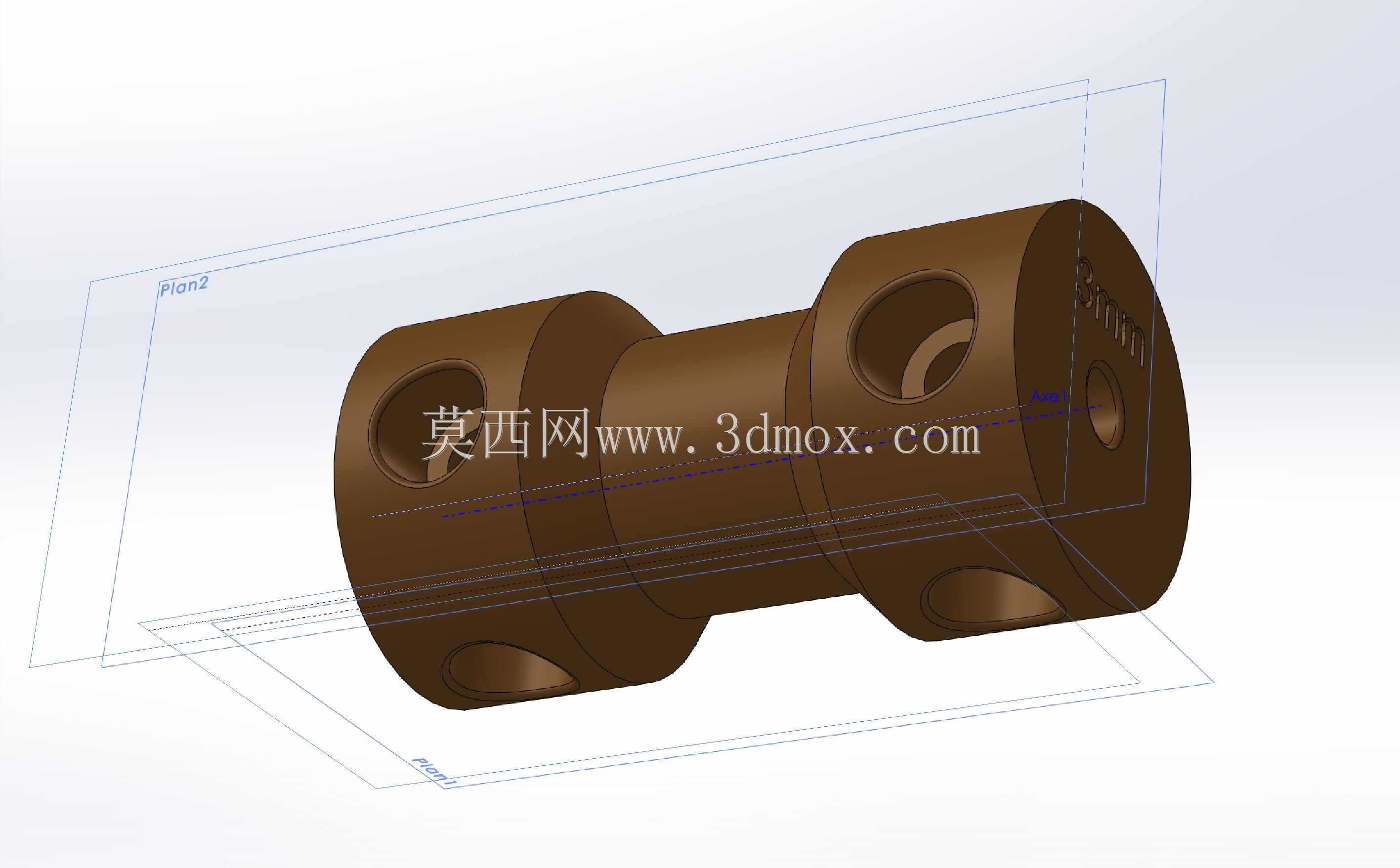

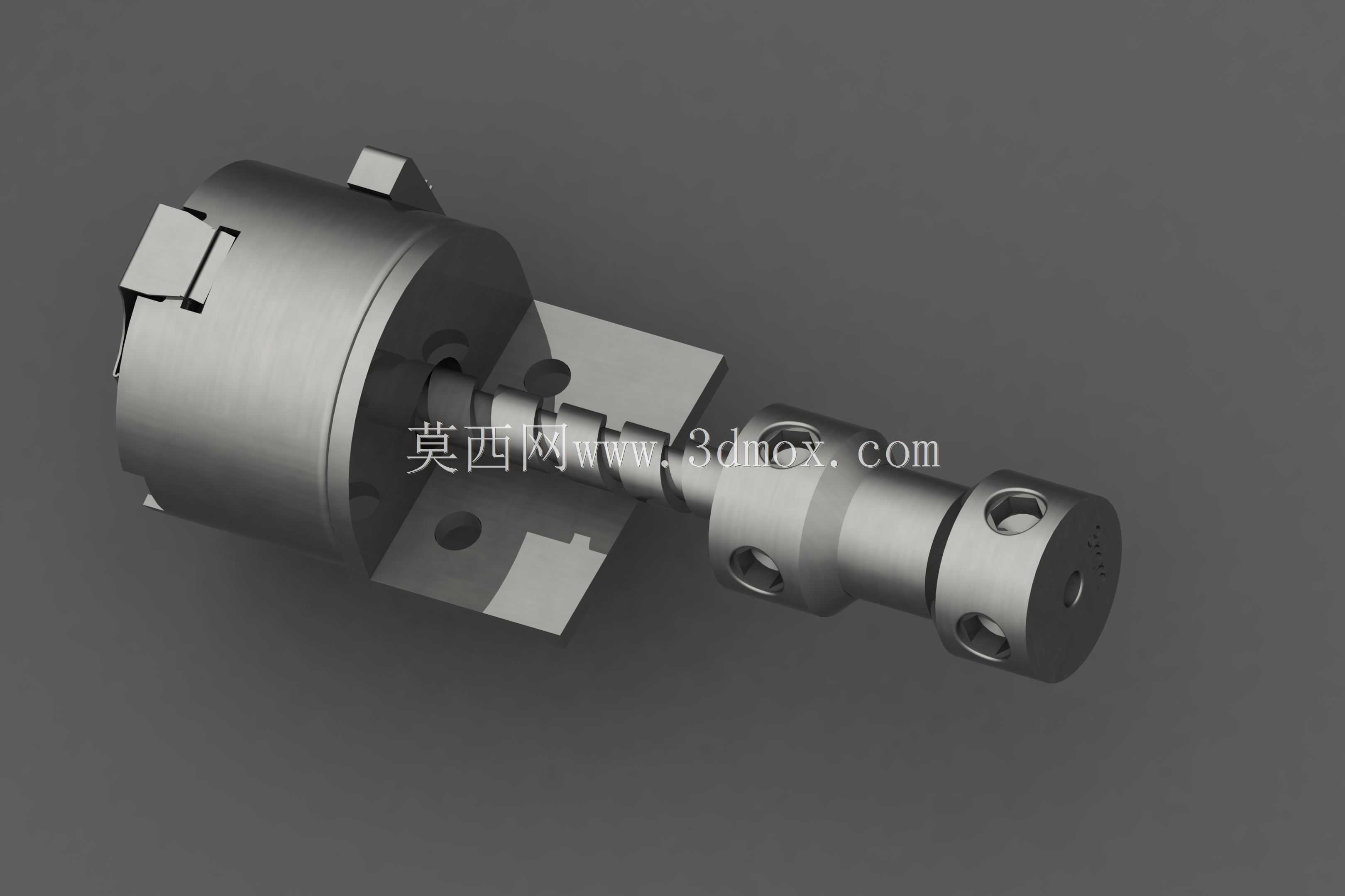

　　这类微型联轴器主要面向小型光机电设备的精密传动场景，常见于桌面型光存储设备、小型精密进给机构、微型检测位移平台这类对安装空间有严格限制的传动部位，核心作用是在主动轴与从动轴存在微小同轴度偏差时，稳定传递步进电机的输出扭矩，避免轴系因别劲出现卡滞、步进丢步的问题。从结构设计来看，这款联轴器采用两端抱紧式的刚性连接方案，两端的轴孔分别适配3mm直径的输出轴与负载轴，整体轴向长度做了针对性加长，相比常规微型联轴器拥有更长的轴段配合长度，能在小轴径连接场景下提供更充足的抱紧摩擦力，避免高速启停时出现轴与联轴器的相对滑动。设计时优先考虑了微型设备的安装边界，整体最大外径控制在极小范围内，不会占用径向多余空间，两端的紧定螺钉采用径向对称布置，

　　锁紧后受力均匀，不会给轴带来额外的偏载力。实际应用中，这类联轴器不需要额外的缓冲弹性体，结构本身的扭转刚性极强，能无滞后传递步进电机的步距角位移，非常适合DVD光头进给这类需要精准定位的传动链路——光头组件在导轨上做往复寻迹运动时，步进电机的转动需要精准转化为直线位移，联轴器的传动间隙会直接影响寻迹精度，这款刚性抱紧结构能把传动回差控制在极小范围内，保证光头定位准确。安装时需要注意，两端轴插入联轴器的深度要保持对称，避免单侧轴插入过短导致抱紧力不足，紧定螺钉的锁紧扭矩要控制在合理范围，既要保证锁紧可靠，又要避免压力过大压伤微型轴的表面，影响轴的转动精度。加长的轴段设计也能在一定程度上补偿两轴之间的微小角度偏差与径向偏移，

　　降低两端支撑轴承的附加载荷，延长小型步进电机与负载端轴承的使用寿命，相比顶丝直接顶在轴表面的简易连接方式，这种抱紧式结构不会在轴表面留下顶丝压痕，后期拆装维护时不会出现轴与联轴器咬死无法拆卸的问题，非常适合小批量精密设备的装配调试场景。
