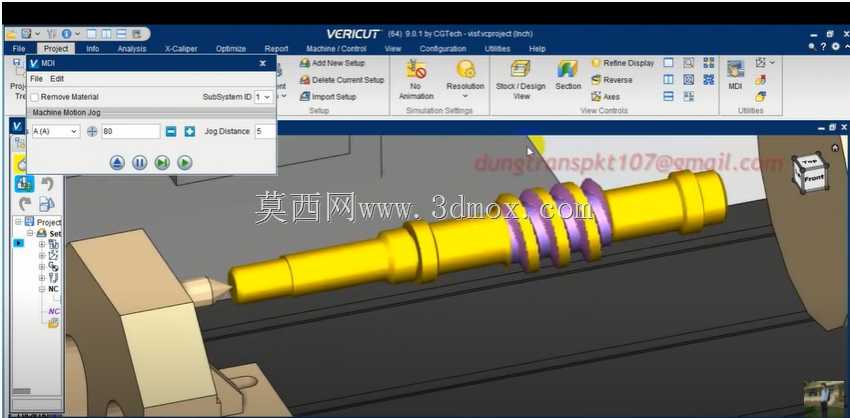

四轴加工阶梯轴类零件仿真加工场景

　　这套仿真场景还原的是带环形槽特征的长阶梯轴在四轴机床上的完整加工状态，这类轴件常见于中小功率传动系统的动力输出端，承担扭矩传递、支撑旋转组件的核心作用，日常工况下需要承受交变弯曲应力与周向扭转载荷，因此加工过程中对同轴度、槽位位置度、表面粗糙度的管控直接决定后续装配精度与服役寿命。从仿真呈现的装夹方式来看，采用一端卡盘夹持、另一端尾座顶尖顶持的双定位方案，这种装夹逻辑专门针对长径比偏大的轴类零件设计，能有效规避悬臂加工带来的让刀问题，加工过程中工件绕主轴做周向回转，刀具可完成径向进给与轴向走刀，一次装夹即可完成外圆车削、环形槽铣削的多工序加工，减少多次装夹带来的定位误差。零件本身的结构设计遵循传动轴的通用设计逻辑，

　　不同直径的阶梯段分别对应轴承安装位、传动件配合位、密封件安装位，每段轴肩的退刀槽宽度、过渡圆角都匹配标准刀具的加工参数，环形槽的槽宽、槽深公差控制在IT7级区间，既满足弹性挡圈或者密封环的装配要求，也不会因为槽口应力集中降低轴件的疲劳强度。从安装边界来看，轴件两端的中心孔是加工基准也是后续装配的检测基准，顶尖顶持的接触面锥度符合通用机床尾座顶尖的标准规格，不需要额外制作专用工装即可适配多数卧式四轴加工设备的装夹要求。仿真过程中完整模拟了刀具从进刀、切削到退刀的全路径，可提前排查加工过程中刀具与尾座、卡盘的碰撞风险，验证不同切削参数下的排屑状态、刀具受力情况，避免实际加工中出现打刀、过切、工件变形的问题，对于工艺人员来说，

　　这类仿真场景可以直接用来优化走刀路径，调整切削进给速率，尤其是环形槽加工时的周向进给速度匹配，能有效降低槽口的毛刺残留，减少后续钳工打磨的工作量。轴件的各段外圆粗糙度要求根据配合属性做了区分，轴承配合段要求Ra1.6，非配合的外露段要求Ra3.2，对应的加工走刀步距、主轴转速在仿真参数里都做了对应匹配，和实际车间加工的参数逻辑完全一致，能直接给现场加工提供工艺参考。
