四轴机床加工刀片切削仿真结构

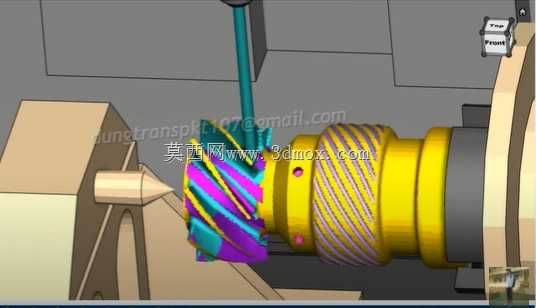

　　这套结构针对四轴联动加工场景搭建，还原了回转类刀片在机床上的完整装夹与切削状态，适配带A轴回转功能的立式加工中心使用场景，主要用于复杂螺旋刃口刀片的多轴加工工序验证。从实际加工逻辑来看，刀片属于异形回转类零件，刃口带有连续螺旋升角，传统三轴加工无法一次完成整周刃型的切削，必须借助四轴的回转分度功能，配合刀具轴向进给完成连续切削，这套结构完整复现了工件装夹、刀具走刀、切削余量去除的全流程状态。

　　设计阶段首先考虑的是装夹可靠性，工件通过尾座顶尖与主轴卡盘配合实现双端定位，抵消切削过程中刀具带来的径向切削力，避免细长类工件加工时出现让刀变形，装夹基准选择工件两端的工艺中心孔，保证回转过程中同轴度公差控制在合理区间，避免加工后刃口出现周向尺寸偏差。刀具选择立铣刀进行侧刃铣削，走刀路径沿螺旋刃口的型线做联动进给，切削过程中刀具与工件接触区域的余量通过不同颜色做了区分，可直观观察不同走刀阶段的材料去除量，验证刀路是否存在过切、撞机风险。

　　从安装边界来看，整套加工单元适配常规行程的四轴立式机床，工件回转直径不超过机床Y向行程的二分之一，刀具伸出长度满足切削深度要求且不与夹具、尾座发生干涉，加工过程中A轴的回转角度与X/Y/Z轴的进给速度做了匹配设置，保证刃口表面加工质量一致性。这类仿真结构主要用于多轴加工前的刀路验证，提前排查加工过程中的干涉风险，优化走刀参数，减少实际试切过程中的材料浪费与机床撞机风险，同时也可作为多轴加工教学的演示案例，帮助操作人员理解四轴联动加工的运动逻辑。结构中还还原了机床的部分防护与定位部件，保证仿真环境与实际加工场景的一致性，让验证结果更贴近真实加工状态，刃口部分的螺旋升角、齿距参数都按照实际刀片的加工要求设置，可直接用于同类型零件的加工工艺参考。
