NX CAM铣床2D加工Vericut仿真验证工件

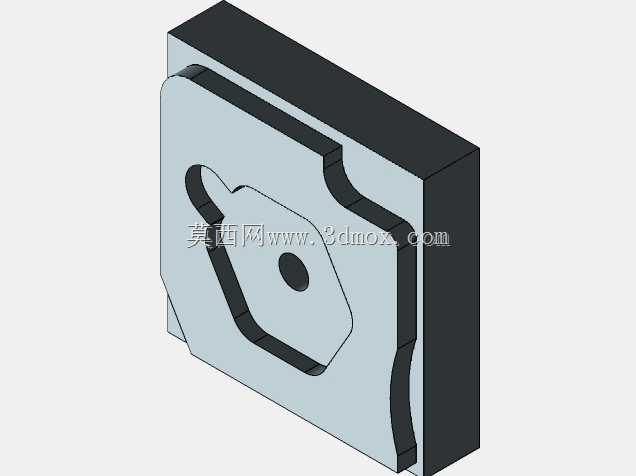

　　该工件是典型的平板类2D铣削加工验证件，主要用于数控铣床2D加工路径的验证场景，在实际生产中常作为工艺验证载体，用来校验铣削路径的合理性、刀具轨迹的干涉情况，同时配合Vericut仿真完成G代码的前置校验，避免实际加工中出现撞刀、过切、欠切等工艺问题。从结构设计来看，工件基体为矩形方块，正面设置有异形封闭型腔、侧边开放型槽以及中心定位孔，所有加工特征均为2D轮廓铣削范畴，无需多轴联动即可完成加工，适配普通立式数控铣床的加工行程。设计这类验证件时，特意将不同类型的2D铣削特征整合在同一块坯料上，既包含内轮廓封闭铣削、外轮廓开放铣削，也包含平面区域铣削与点位钻削特征，能够一次性覆盖2D铣削加工中常见的走刀类型，可同时验证顺铣逆铣切换、

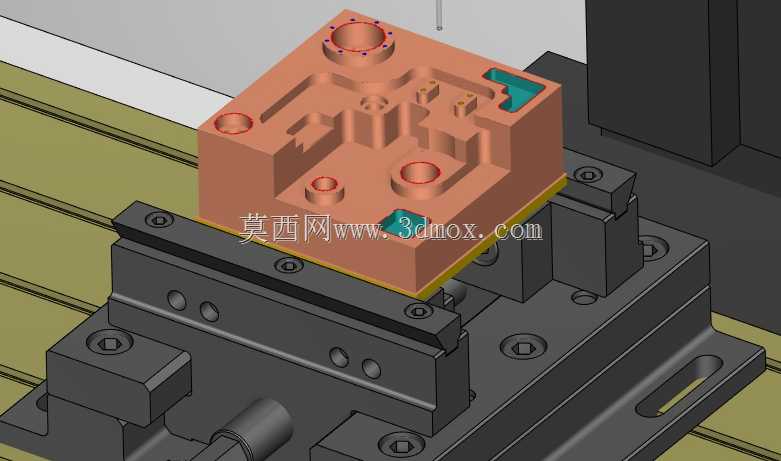

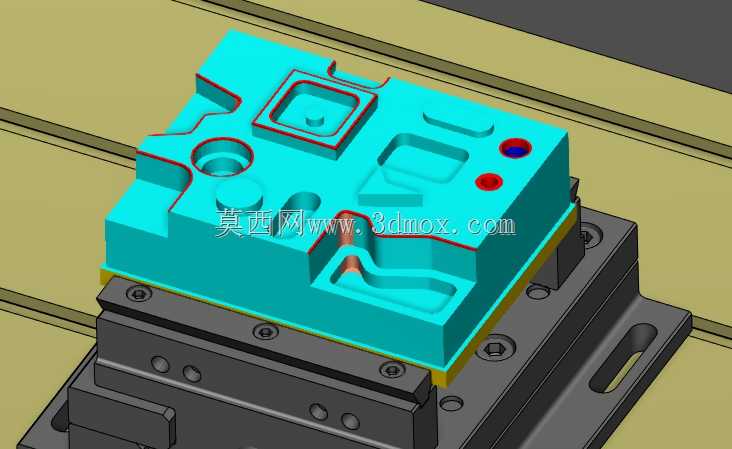

　　刀具半径补偿生效、进刀退刀路径设置等工艺细节。工件的安装边界参考常规平口钳装夹尺寸设计，坯料厚度预留足够的装夹余量，侧边无突出干涉结构，装夹时可直接采用平口钳夹持坯料两侧，无需设计专用工装，适配车间常规装夹条件。在实际加工场景中，这类验证件多用于新员工2D铣削编程的实操训练，也可用于新机床进场后的加工精度校验，通过测量加工后型腔的轮廓度、槽位的位置度、中心孔的同轴度，可快速判断机床的重复定位精度是否符合加工要求。工件的异形型腔轮廓特意设置了多段圆弧与直线相切过渡的结构，能够验证编程时轮廓连接的顺滑度，避免走刀过程中出现进给停顿导致的接刀痕；侧边的开放槽结构设置了不同的侧壁高度，可验证分层铣削时的层间进给参数合理性，

　　中心孔则作为整个工件的加工基准，所有轮廓特征均以该孔为定位基准设计，加工时可先完成中心孔钻削，再以孔为基准找正后加工其余特征，保证各特征的位置精度。从加工工艺排布来看，该工件的加工流程可按照先面后孔、先粗后精的顺序排布，先铣削工件上表面完成基准面加工，再钻削中心定位孔，之后粗铣各型腔与槽位留0.2mm精加工余量，最后精铣所有轮廓至尺寸要求，整个过程无需换刀过多，单把立铣刀加中心钻即可完成全部加工，适合作为基础铣削工艺的验证载体。
