车床主凸轮车削加工结构三维设计

　　在普通车床与数控车床的进给传动系统中，主凸轮是控制进给轨迹、实现仿形车削动作的核心传动部件，这类零件的加工精度直接决定被加工工件的轮廓成型质量，尤其在带仿形功能的卧式车床、专用车削设备中，主凸轮的轮廓曲线精度、安装同轴度、表面粗糙度都会直接传导到最终加工的工件上。从结构设计层面来看，该主凸轮采用阶梯轴类带轮廓曲面的复合结构，一端为大直径定位基准圆柱面，用于和车床主轴的装夹定位套配合，安装时依靠该圆柱面与主轴端盖的止口贴合，保证凸轮旋转时的径向跳动控制在0.02mm以内，避免凸轮转动过程中出现轨迹偏移。中间段为凸轮工作曲面段，曲面升程与回程曲线按照车削加工的进给行程匹配设计，曲面过渡位置做了R0.5的圆角处理，减少从动件滚轮与凸轮面接触时的应力集中，避免长期高速运转下出现接触面点蚀磨损。另一端为带外螺纹的连接段，螺纹规格与锁紧螺母匹配，用于轴向锁紧凸轮，防止主轴正反转切换时凸轮出现轴向窜动，螺纹末端设计有退刀槽，保证螺纹加工到位同时避免装配时螺母与轴肩出现干涉。

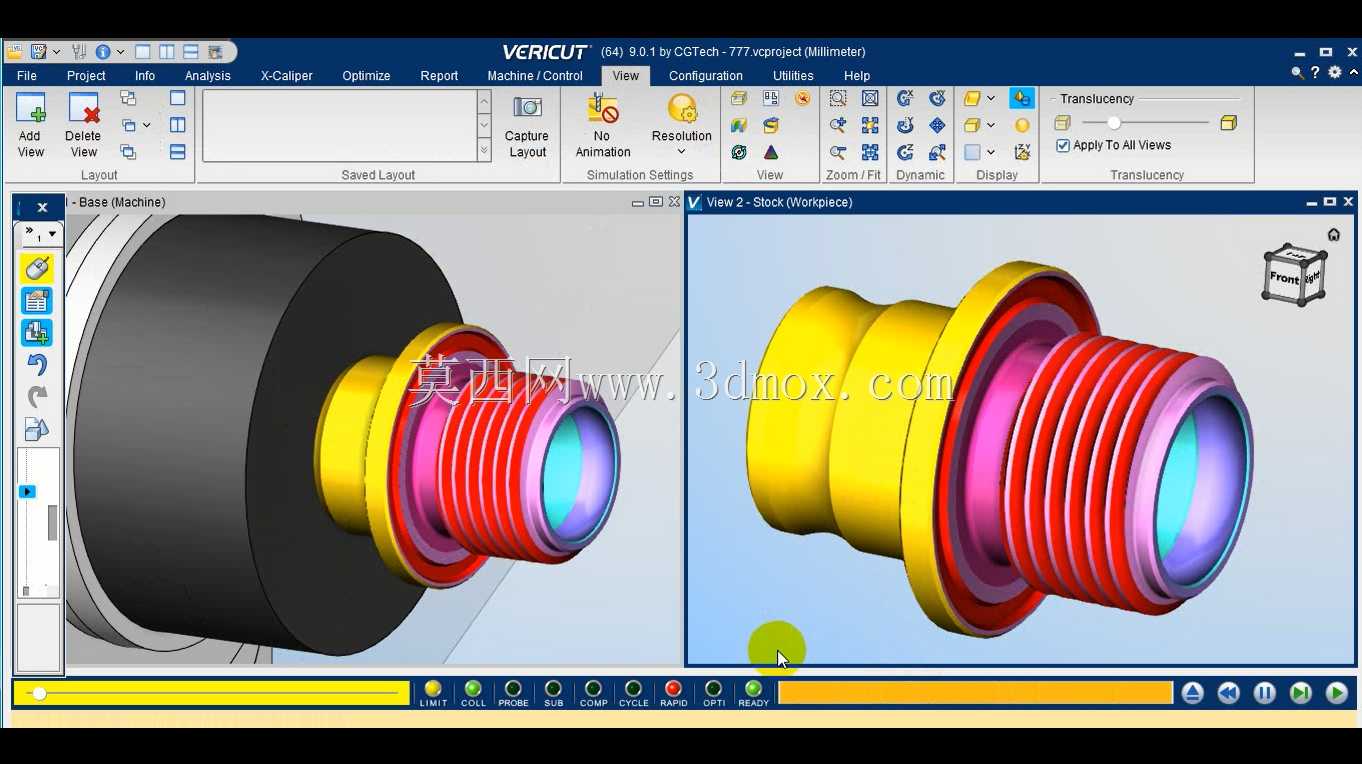

　　从实际加工场景来看，该主凸轮的车削加工工序需要先完成粗车外圆、平端面、钻中心孔的基础工序，再采用两顶尖装夹的方式完成各段圆柱面的半精车，之后借助VERICUT仿真环境验证凸轮曲面的车削走刀路径，排查走刀过程中刀具与工件、夹具的碰撞风险，确认走刀参数合理后再进行曲面的精车加工。设计过程中需要重点考虑凸轮工作段的硬度要求，通常该段表面淬火硬度达到HRC45-50，才能满足长期与从动滚轮接触的耐磨需求，同时芯部保持足够韧性，承受主轴传递的扭矩载荷。安装边界方面，该凸轮的最大外圆直径需要匹配车床主轴箱内部的安装空间，避免转动时与箱体内壁、润滑管路发生干涉，轴向总长度需要与进给摆杆的行程位置匹配，保证摆杆滚轮在凸轮整个转动周期内都能完全贴合工作曲面，不会出现脱开或超程的情况。在功能特性上，该主凸轮替代了传统的靠模结构，不需要额外加装仿形刀架的靠模装置，直接集成在主轴传动链中，通过自身轮廓曲线驱动进给机构完成特定型面的自动车削，适合批量加工带固定回转曲面的轴类、套类零件，能大幅降低人工操作的进给误差，提升同批次零件的轮廓一致性。设计时还需要考虑凸轮的静平衡要求，由于凸轮轮廓为非对称曲面，高速转动时会产生离心力，因此在非工作曲面的对应位置做了减重去重处理，保证凸轮在主轴最高转速下运转平稳，不会额外增加主轴轴承的载荷。
