汽车车身Raider型芯三轴加工注塑模具

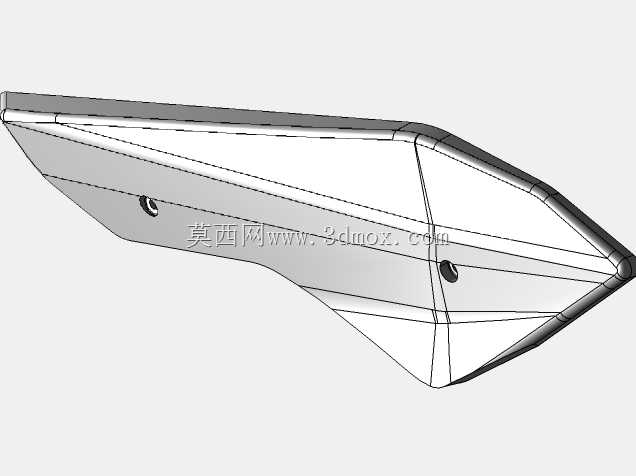

　　这套型芯结构主要服务于汽车外覆盖件类塑料配件的注射成型工序，对应Raider款车身取样件的型腔成型需求，在量产环节中直接决定塑件内表面的轮廓精度与成型质量。从实际加工落地的角度看，该型芯的整体轮廓采用大曲率顺滑曲面拼接设计，完全匹配车身取样件的空气动力学外形要求，曲面之间的过渡圆角经过反复校验，不存在加工死角，适配三轴CNC机床的走刀路径规划，无需额外定制加长刀具即可完成全区域的粗精加工，能有效降低加工环节的刀具成本与换刀耗时。型芯本体上预留的两个定位安装孔，位置度公差控制在0.02mm以内，安装时可直接与模架上的定位销配合，无需二次配磨即可保证合模时的同轴度要求，避免出现错模、飞边等常见成型缺陷。在成型功能设计上，

　　型芯的分型面沿着塑件轮廓的最大边界延伸，封胶面宽度设置为8mm，合模时能提供足够的封胶压力，减少注塑过程中溢料的概率；型芯表面的抛光余量在设计阶段就预留了0.15mm，精加工后可直接进行镜面抛光处理，满足车身塑料件的外观面粗糙度要求，无需后续大量人工补抛。考虑到注塑过程中的冷却效率，型芯内部的冷却水道布局完全贴合曲面走向，水道距离成型面的距离保持在15-20mm之间，既保证冷却均匀性，避免塑件出现收缩不均导致的变形问题，也不会因为水道过近影响型芯的结构强度，在120℃的注塑工作温度下，型芯的形变量可控制在0.01mm以内，完全满足批量生产的精度稳定性要求。从安装边界来看，型芯的整体安装基面做了0.01mm的平面度处理，

　　与模架的型芯固定板贴合时不存在间隙，锁模力可均匀传递到整个型芯本体，避免长期生产过程中出现型芯偏移、局部应力集中导致的开裂问题。在实际生产场景中，这套型芯搭配对应的型腔使用，可适配常用的改性PP、ABS等汽车常用塑料原料的注射成型，成型周期可控制在45秒以内，能满足中小批量的车身配套件生产需求，同时型芯的易磨损区域做了局部镶件设计，后续维护时只需更换磨损镶件即可，无需整体报废型芯，大幅降低了模具的后期维护成本。
