塑料注射模螺杆机芯三轴加工型腔结构

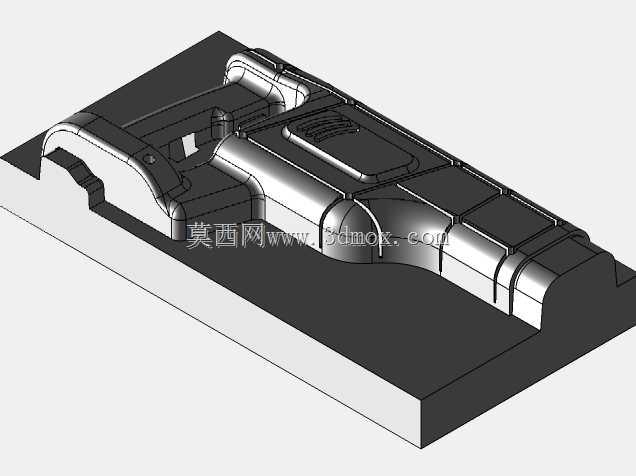

　　这套注塑模型腔结构针对手持类塑料壳体的量产成型需求设计，对应加工对象为模具内部的螺杆机芯成型部位，适配常规卧式注塑机的装夹规格，模架采用标准龙记模坯基准，整体安装边界控制在350mm×280mm×120mm区间内，可直接匹配多数工厂现有120吨-160吨注塑机的拉杆间距与开模行程要求，无需额外定制模架转接板。从加工实现逻辑来看，该结构完全适配三轴CNC的加工行程，无需五轴设备即可完成全部曲面精加工，分型面沿产品外观棱线做了0.02mm的贴合余量设计，避免合模时出现飞边毛刺，同时在螺杆机芯对应的成型区域做了局部镶件拆分设计，易磨损部位可单独更换镶件，无需整体返修型腔，大幅降低后期模具维护成本。在实际注塑生产场景中，

　　该结构对应的产品为手持检测设备的外壳部件，型腔表面做了晒纹前的预抛光处理，流道采用平衡式S型冷流道设计，进胶点选在产品内侧非外观面，避免进胶痕迹影响成品外观质量，冷却水道沿型腔曲面均匀排布，距离成型面的距离控制在15mm-20mm之间，保证注塑过程中模温均匀，减少产品翘曲变形量。设计过程中充分考虑了加工的工艺性，所有内R角均不小于R1.5，避免精加工时刀具颤振导致的表面接刀痕，分型面周边做了1°的撬模斜度，方便后期生产过程中拆模清理，顶针位置排布在产品的筋骨位与安装柱位置，避免顶出痕迹留在外观面，同时在螺杆机芯对应的成型部位做了0.05mm的排气槽设计，深度控制在塑料溢边值以内，避免注塑时出现困气烧焦的问题。从结构强度角度出发，

　　型腔底部做了20mm厚的承托板，锁模力可均匀分散到整个模架表面，避免长期生产出现型腔塌陷变形，所有螺丝过孔均做了沉头避让，锁模螺丝采用12.9级高强度内六角螺丝，排布间距控制在80mm-100mm之间，保证合模时的锁紧力均匀。该结构在实际加工中可直接采用Mastercam生成三轴加工刀路，开粗采用D16R0.8的圆鼻刀，留0.3mm精加工余量，半精加工采用D8球刀做等高铣削，精加工采用D4球刀沿曲面做平行铣削，表面粗糙度可稳定达到Ra0.8，满足后续晒纹、抛光的工艺要求，无需后续大量人工省模，可大幅缩短模具制造周期。
