本田点火盖铝注射模三轴CNC加工结构

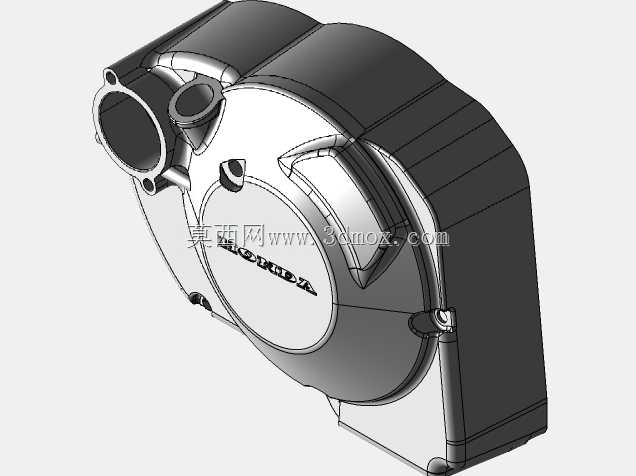

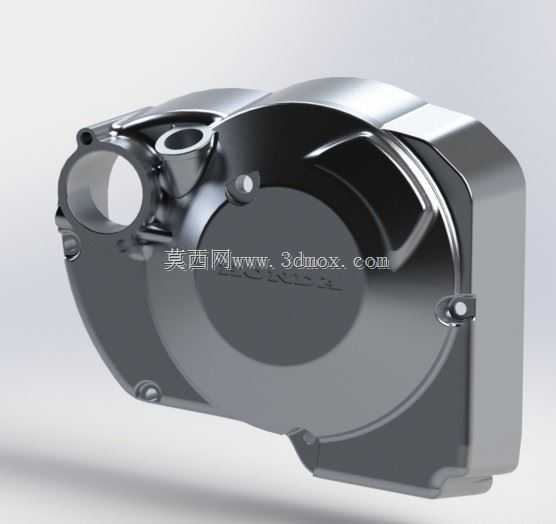

　　这套模具针对本田摩托车点火盖的铝制压铸件成型需求设计，适配常规3轴CNC加工中心的加工行程，无需额外添置五轴联动设备即可完成整套模仁、流道、冷却系统的加工，适配中小批量压铸件生产的车间加工条件。点火盖作为摩托车发动机外侧的防护构件，需要兼顾密封防护、散热导流与外观装饰的多重作用，成型后的铝制件既要保证与发动机壳体安装位的贴合精度，也要耐受发动机运行时的持续高温与振动冲击，因此模具的分型面设计充分贴合零件外侧的曲面轮廓，在HONDA标识的凸起位置做了局部镶件结构，既避免加工时的刀具干涉，也方便后续标识磨损后的快速更换，减少整副模仁的返修成本。模架采用标准模坯搭配定制化模仁的组合方案，

　　模仁整体尺寸控制在3轴机床常见的400mm行程加工范围内，所有斜面、圆弧曲面的加工走刀路径都经过优化，避免出现刀具长度不足无法加工的死角，流道采用偏心侧进胶方式，进胶口设置在零件安装边的非外观面位置，减少后续去浇口的打磨工作量，同时保证铝液填充时的流动平稳性，避免零件表面出现冷隔、气孔等压铸缺陷。冷却水道的排布沿着模仁的型腔轮廓均匀分布，距离型腔面的距离控制在12-15mm区间，既保证冷却效率，也避免距离过近导致模仁局部强度不足，生产过程中出现开裂漏水的问题。模具的顶出结构采用顶杆与顶块组合的方式，在零件的环形安装边位置均匀布置顶杆，在侧面凸台位置设置小型顶块，保证开模顶出时零件受力均匀，不会出现顶白、变形的问题，

　　所有顶杆的安装孔都做了精度配合公差控制，避免生产过程中出现铝液窜入顶针孔导致的卡模故障。整套模具的安装定位槽、锁模螺孔都按照常规压铸机的安装接口尺寸设计，可直接适配市面多数中小吨位卧式冷室压铸机的装夹要求，无需额外制作过渡安装板，减少车间的装夹调试时间。
