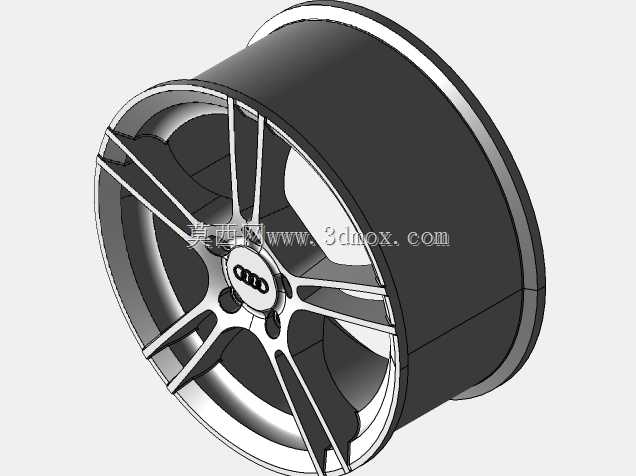

奥迪乘用车多辐式铝合金轮毂结构设计

　　这款轮毂结构面向民用乘用车改装与配套场景设计，适配奥迪品牌旗下多款前驱、四驱乘用车型，可覆盖日常城市通勤、高速巡航等常规行驶工况的使用需求，在数控加工环节可通过车床完成轮辋回转面的粗精加工，搭配多轴铣床完成轮辐复杂曲面、安装孔位的成型加工，能直接对接常规机加工艺的生产流程。从结构设计逻辑来看，整体采用轮辋与轮辐一体化的铸造后机加成型思路，轮辋部分为等宽深槽结构，轮缘位置做了加厚圆弧过渡处理，可在轮胎拆装过程中避免硬接触造成的边缘磕碰损伤，同时轮辋内侧预留了标准气门嘴安装孔位，匹配常规乘用车真空胎的装配要求，轮辋的径向跳动公差设计控制在常规乘用车配套的标准范围内，可保障高速行驶时的动平衡表现。轮辐部分采用多辐条分叉式布局，

　　每根辐条从中心安装座位置向外延伸至轮辋内侧连接位，辐条截面做了变厚度设计，靠近中心座的位置厚度更大，可传递车轮驱动、制动过程中的扭矩载荷，靠近轮辋的位置适当收窄厚度，在保证结构强度的前提下降低整体转动惯量，提升车辆起步、制动时的响应速度。中心安装区域设置了与奥迪车型轮毂轴头匹配的中心定位孔，周围均匀分布五个螺栓安装孔，孔位的节圆直径、中心孔倒角尺寸完全对应原厂配套的安装边界，可直接适配原厂轮毂螺栓、轴头盖的装配，不需要额外做转接改装。辐条表面的曲面过渡做了顺滑处理，没有突兀的直角结构，既可以降低行驶过程中的风阻紊流，也能减少日常使用中污渍、泥水的附着，便于后期清洁维护。轮辐之间的镂空区域尺寸经过核算，

　　可容纳对应尺寸的刹车卡钳与刹车盘结构，避免转向、行驶过程中轮辐与制动部件发生运动干涉，同时镂空结构也能为制动系统提供足够的通风空间，带走连续制动产生的热量，降低制动热衰减的概率。整体结构的壁厚设计兼顾了强度与轻量化需求，在满足垂直载荷、侧向冲击、扭转疲劳等常规行驶工况强度要求的基础上，尽可能去除非承载区域的多余材料，既可以降低整车非簧载质量，提升悬挂系统的响应表现，也能减少数控加工过程中的材料去除量，缩短单件加工的工时消耗。
