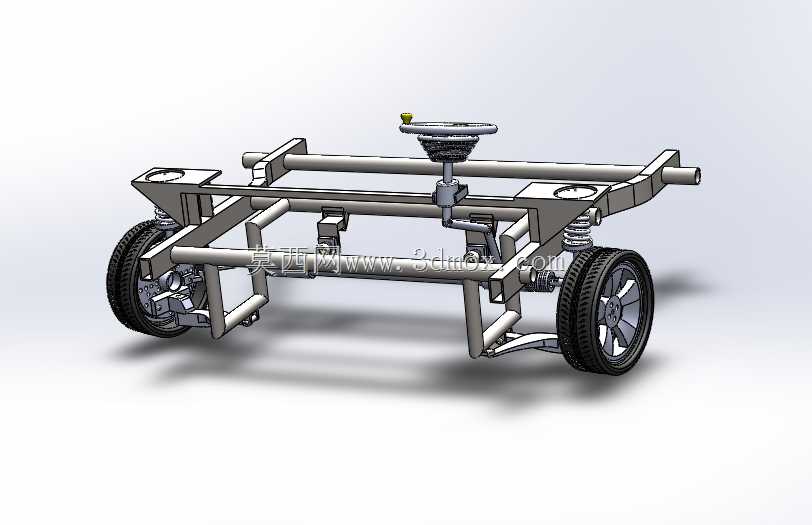

汽车底盘转向系统结构设计

　　这套转向结构适配非承载式车身的轻型作业车辆底盘，在场地巡检车、小型厂区转运车、低速电动作业车的底盘开发场景中，可直接作为转向模块的设计参考，省去从零搭建转向传动链路的反复校核环节。从实际装车用途来看，整套结构承担着将驾驶员施加在转向盘上的力矩，通过转向柱传递至转向传动机构，最终带动两侧转向轮按照阿克曼几何关系偏转的核心作用，同时兼顾与前悬架、车架主体的安装适配，避免转向过程中出现运动干涉。从功能特性上看，转向盘下方设置的转向柱采用分段式铰接结构，可适配不同倾角的驾驶位布置需求，转向器采用齿轮齿条式传动方案，传动间隙控制在合理区间，既保证转向操作的灵敏性，又能过滤路面传递的小幅振动，避免打手现象。两侧转向横拉杆采用可调长度设计，

　　装配时可通过调整杆体长度匹配前轮前束的参数要求，降低四轮定位的调试难度。设计思路上，整套结构优先保证安装通用性，车架主体采用矩形钢管焊接成型的框架结构，前后横梁预留了悬架弹簧、减震器的安装支座，转向机构的安装点位完全贴合车架纵梁的上平面布局，不需要额外在车架上焊接异形支架，降低生产加工的工艺难度。前悬架采用螺旋弹簧配减震器的独立悬架结构，转向节的连接点位同时兼顾了轮毂轴承安装、制动系统固定、横拉杆球头铰接的多重需求，各部件的运动包络在设计阶段就做了完整的干涉检查，车轮在最大转向角、悬架全行程跳动的组合工况下，都不会与车架、横拉杆、减震器发生剐蹭。外形尺寸与安装边界方面，整套底盘框架的轮距设定符合轻型低速车辆的通用规范，

　　转向盘的安装高度距离车架上平面的尺寸预留了驾驶座椅、地板铺设的空间，两侧车轮的最大转向角经过校核，转弯半径满足厂区、园区内狭窄道路的转向需求，车架前后端的延伸结构预留了动力单元、货厢、防撞结构的安装接口，可根据不同的车辆用途拓展加装其他功能模块，不需要对转向主体结构做大幅改动。
