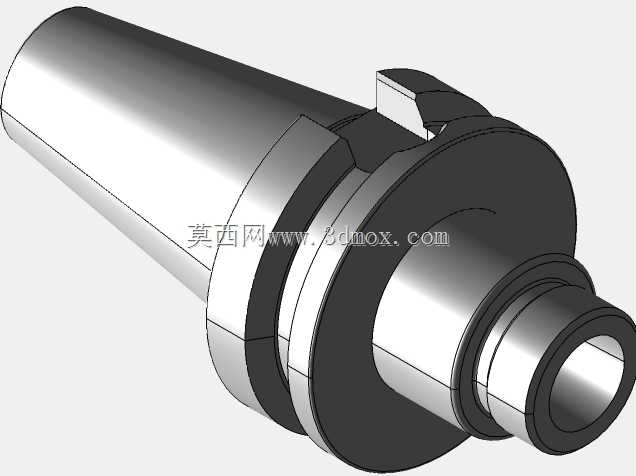

BT40数控车床主轴刀柄连接结构

　　这款BT40规格的主轴连接刀柄，主要适配带C轴功能的车铣复合车床，在常规车削工位之外拓展钻、铣、攻丝等多工序加工能力，不用二次装夹就能完成盘类、轴类零件的复合加工，能大幅减少工件周转带来的形位公差累积。从结构设计来看，锥柄部分严格遵循BT40的7:24锥度标准，锥面接触精度控制在微米级，和主轴锥孔配合时能保证足够的连接刚性，同时兼顾换刀时的拆装便利性，不会出现长时间使用后锥面粘黏抱死的问题。法兰端的驱动卡槽和主轴端面的驱动键精准匹配，C轴分度加工时能传递足够的切削扭矩，避免重切削工况下刀柄和主轴出现相对转动，保障加工过程的稳定性。刀柄的前段设计了标准的刀具装夹接口，可适配弹簧夹头、侧固式刀杆等多种装夹结构，能装夹不同直径的铣刀、

　　钻头、丝锥等切削刀具，覆盖大部分常规回转体零件的复合加工需求。安装边界上，锥柄长度、法兰外径都严格匹配标准BT40主轴的安装尺寸，装入主轴后拉钉的拉紧行程符合通用机床的拉爪行程范围，不需要额外调整机床拉紧参数就能直接适配同规格的各类车铣复合设备。实际车间应用中，这类带C轴适配的刀柄，常用来加工轴类零件上的键槽、径向孔、端面异形轮廓，原本需要在车床、铣床、钻床多台设备上流转的工序，一次装夹就能全部完成，尤其适合小批量复杂回转件的加工场景，能有效缩短零件加工周期，降低多次装夹带来的找正时间损耗。设计时还考虑了高速旋转下的动平衡特性，刀柄各阶梯轴段的同轴度公差严格控制，法兰端预留了动平衡调整的工艺位置，在C轴联动铣削的较高转速下，

　　不会出现过大的振动，既能保障加工表面质量，也能延长主轴轴承的使用寿命。刀柄的各段过渡位置都做了应力释放的圆角处理，避免承受大切削力时出现应力集中断裂的问题，外圆表面的粗糙度控制也兼顾了防锈和清洁便利性，日常使用中擦拭维护十分方便。
