法兰式传感检测安装基座结构设计

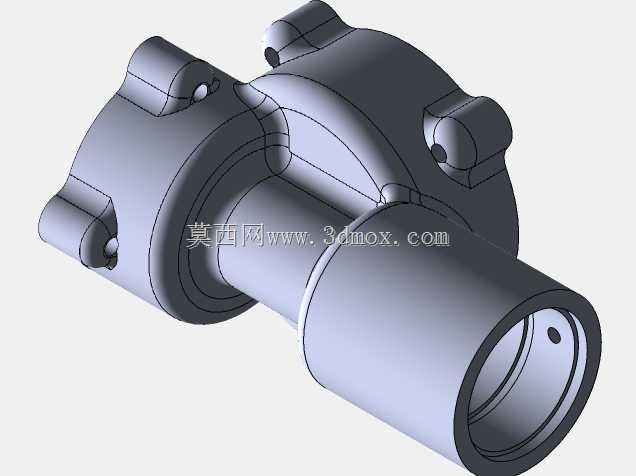

　　这类带法兰安装结构的传感基座，主要应用在工业自动化产线的流体管路、气动回路检测工位，作为压力、流量类传感元件的承载安装载体，直接对接被测介质管路，同时为传感核心元件提供定位基准与密封防护结构。从结构设计逻辑来看，主体采用侧出法兰对接+轴向通孔的布局，法兰端设置三个均布的安装孔位，适配M6规格的紧固螺栓，安装孔周边做了R5、R7的圆角过渡，避免应力集中在安装孔边缘，长期受管路振动影响时不会出现根部开裂的问题。主体轴向的贯通孔做了阶梯式设计，不同直径段分别承担介质导流、传感探头定位、密封件嵌装的功能，其中直径14mm的内孔段为探头配合面，公差控制在H7级别，保证探头装入后同轴度偏差不超过0.02mm，避免检测数据出现偏移。

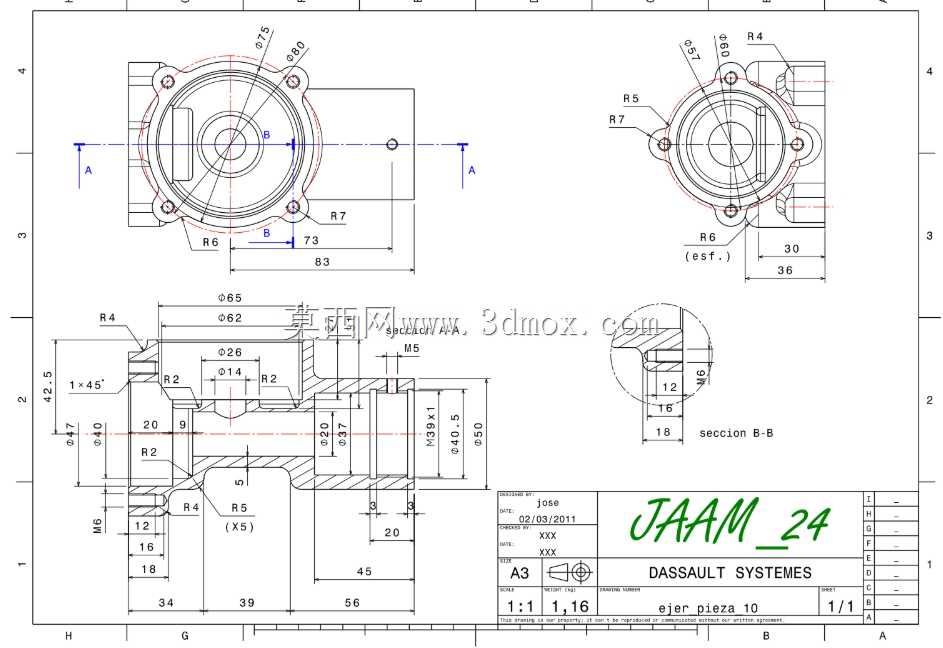

　　侧部的方形凸台结构是走线与电路接插件的安装位，凸台边缘做了R4的倒角，既方便加工时的刀具退刀，也能避免装配时划伤操作人员或线缆外皮。从安装边界尺寸来看，法兰端总宽度为83mm，安装孔中心距为73mm，轴向总长度为56mm，凸台侧伸长度为30mm，选型时可以直接对照安装空间预留尺寸，不需要额外做结构适配。剖面结构中可以看到，基座内部的介质流道做了1×45°的导向倒角，介质流入时不会在台阶处形成紊流，保证检测端的介质压力稳定，减少检测数据的波动。基座与管路对接的端面做了密封槽结构，适配O型密封圈安装，额定1.6MPa工作压力下不会出现介质渗漏问题。设计时特意将壁厚控制在均匀3mm左右，既保证整体结构强度，

　　也避免壁厚差异过大导致注塑或金属压铸时出现缩孔、变形缺陷，适合批量加工生产。这类基座在实际使用中，不需要额外设计转接支架，直接通过法兰螺栓固定在管路预设的安装位上，传感探头从轴向装入后锁紧即可完成装配，相比传统的螺纹直装式传感结构，抗振动性能提升40%以上，在有持续振动的冲压、泵阀周边工位使用时，不会出现探头松动、检测失准的问题。
