传感器壳体多视角机械加工结构设计

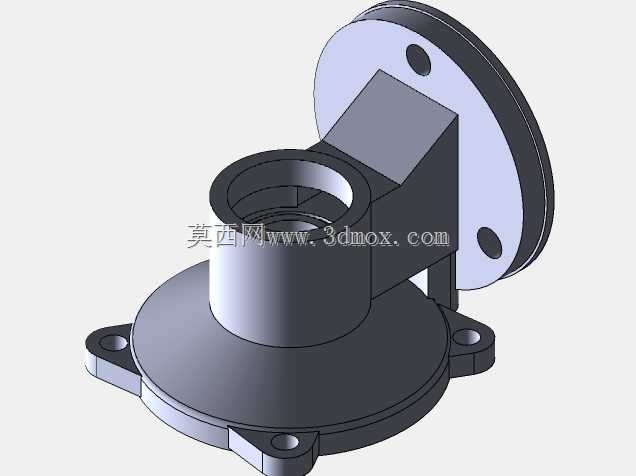

　　该结构件为工业检测类传感器的承载壳体，主要应用于工业自动化产线的工况参数检测、流体管路压力与温度监测、精密设备运行状态传感等场景，作为内部敏感元件、信号处理电路板的防护与安装载体，承担隔绝外界粉尘、水汽、机械冲击，同时保证检测端与被测介质精准对接的核心作用。从结构设计来看，整体采用回转类主体结合侧向安装接口的布局，主腔体为阶梯式内孔结构，不同直径的内孔台阶分别用于定位敏感芯体、放置信号调理电路板、预留走线空间，各台阶的公差标注明确了芯体压装、电路板固定的配合精度，避免装配后出现芯体偏移导致的检测误差。侧向伸出的斜向接口为介质引入通道，内部流道做了平滑过渡设计，减少被测流体进入腔体时的紊流干扰，保证检测数据的稳定性，

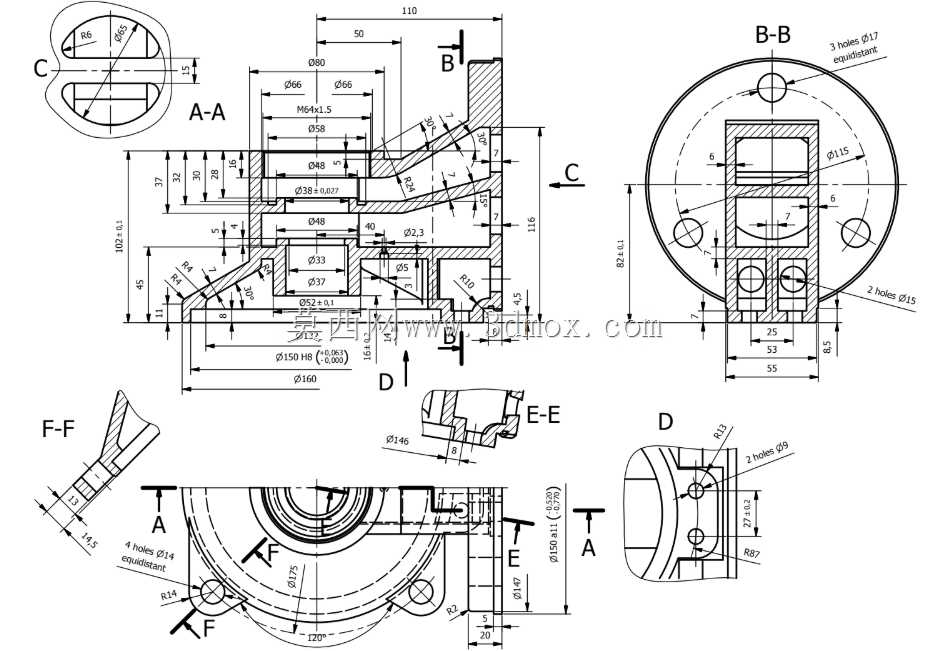

　　接口处的密封槽结构可适配O型密封圈，满足工业场景下的IP65以上防护等级要求。从视图表达来看，图纸通过全剖、局部剖、向视图等多种表达方式，完整呈现了各部位的结构细节：B-B端面视图清晰标注了三个均布的安装孔位，孔位的分度圆直径、孔径尺寸明确了与外部安装基座的匹配边界，安装时可通过螺栓穿入这三个孔实现壳体的快速固定，端面的密封平面粗糙度要求可保证安装后与对接面的密封性能。端部的异形接口结构用于对接被测设备的检测接口，其非圆轮廓做了防呆设计，避免安装时出现角度错位导致的流道不对中问题。局部放大视图详细标注了流道拐角、密封槽、安装凸台的细部尺寸，加工时可通过数控车削结合铣削工序完成各部位加工，未注倒角与圆角的设计既减少了加工后的应力集中，

　　也避免装配时锐边划伤操作人员或密封件。整体外形的最大径向尺寸、轴向长度以及侧向接口的伸出长度，明确了该壳体的安装边界，在做设备整体布局时可直接参考该尺寸预留安装空间，无需额外做结构干涉校验。壳体壁厚根据不同部位的受力情况做了差异化设计，主体承压部位壁厚满足1.6倍额定工作压力的强度要求，非承压的走线部位适当减薄以控制整体重量，安装凸台部位做了局部加厚处理，避免螺栓锁紧时出现壳体开裂问题。
