带法兰底座的变径连通机械构件

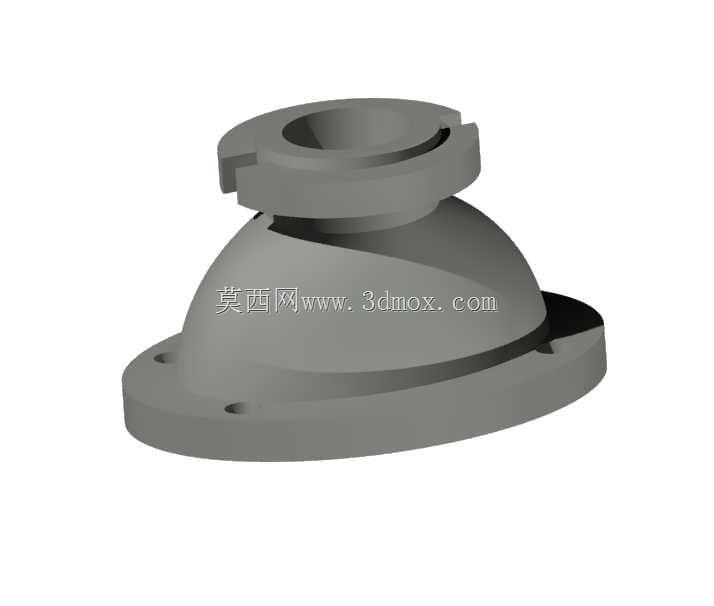

　　这类带法兰底座的变径连通构件，常应用在流体管路系统、小型传感设备安装基座、低压气动回路的转接节点位置，承担不同口径管路的对接、内部元器件的承载防护作用。从结构设计来看，底部采用带均布安装孔的圆盘法兰结构，安装孔的位置度公差控制在±0.1mm范围内，可直接通过螺栓固定在设备面板或管路端面上，安装面的平面度要求达到Ra1.6，保证对接后的密封性能，避免出现介质渗漏的问题。中部采用平滑过渡的半球形弧面壳体，这种曲面结构相比直角转接结构，能大幅降低流体通过时的局部阻力，减少介质在腔体内的紊流与沉积，同时弧面结构的应力分布更均匀，在承受0.6MPa以内的低压工况时，不会出现应力集中导致的壳体变形问题。上部的偏心凸台接口采用阶梯式止口设计，

　　止口的配合公差选用H7/h6的间隙配合，可快速与对接管路或传感元件完成定位装配，接口侧面的缺口结构是为装配时的防转设计预留的卡位，避免设备运行过程中因振动导致对接部件出现松脱转动。设计过程中，首先根据对接管路的通径要求确定上下接口的内径尺寸，上部接口通径为下部法兰通径的0.6倍，满足变径转接的流量匹配要求；随后对中部过渡曲面做曲率优化，保证曲面与上下连接段的相切连续，避免建模过程中出现曲面褶皱，影响后续的数控加工或3D打印成型效果；法兰盘上的安装孔数量设置为3个，呈120°均布，相比4孔安装结构，在非高压工况下既能保证连接的稳定性，又能减少安装时的螺栓对位难度，适合狭小安装空间内的快速装配。从安装边界来看，

　　构件整体高度不超过120mm，底部法兰直径为160mm，上部接口的最大外径为90mm，安装时需要预留的径向操作空间不小于200mm，轴向装配空间不小于150mm，可适配DN50到DN80口径的管路转接需求。构件的壁厚设计为均匀5mm，既满足低压工况下的结构强度要求，又能控制整体重量，采用一体成型工艺加工时，不会出现壁厚不均导致的缩孔、变形等成型缺陷。在实际应用中，这类构件也可作为小型压力传感器、温度传感器的安装防护外壳，内部预留的腔体空间可容纳传感元件的接线与调理电路，弧面外壳能有效抵御外部的粉尘、溅射液体侵入，防护等级可达到IP54，适合在普通工业车间的环境下长期使用。建模时需要重点关注法兰安装面与上部接口端面的平行度要求，两平面的平行度公差控制在0.05mm以内，保证装配后对接部件的同轴度，避免出现密封件偏压导致的泄漏问题；同时法兰安装孔的沉头深度需要统一，保证螺栓安装后头部不高出法兰平面，不会影响构件与安装基面的贴合效果。
