多通路流体换向控制阀结构设计

项目分类:阀门 发布时间:2022-03-28 ID:587893
  • 多通路流体换向控制阀结构设计
  • 多通路流体换向控制阀结构设计

  该阀体结构面向实验室分析管路、小型流体分配系统以及需要频繁切换介质流向的紧凑型工位,核心作用是在有限安装空间内完成多路气液通路的通断与换向,减少管路中独立阀件和接头的堆叠数量。从实际装配角度看,这类多通换向件常布置在仪器面板、试剂柜侧壁或小型实验装置的阀岛区域,周围需要预留旋钮操作空间与快插接头插拔余量,不能只按阀体本体轮廓估算占位。

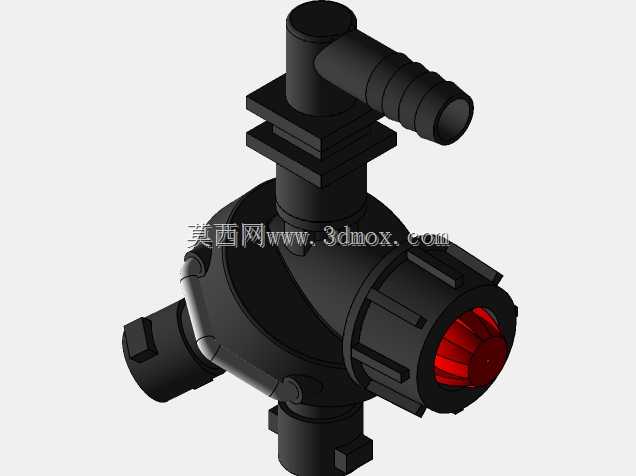

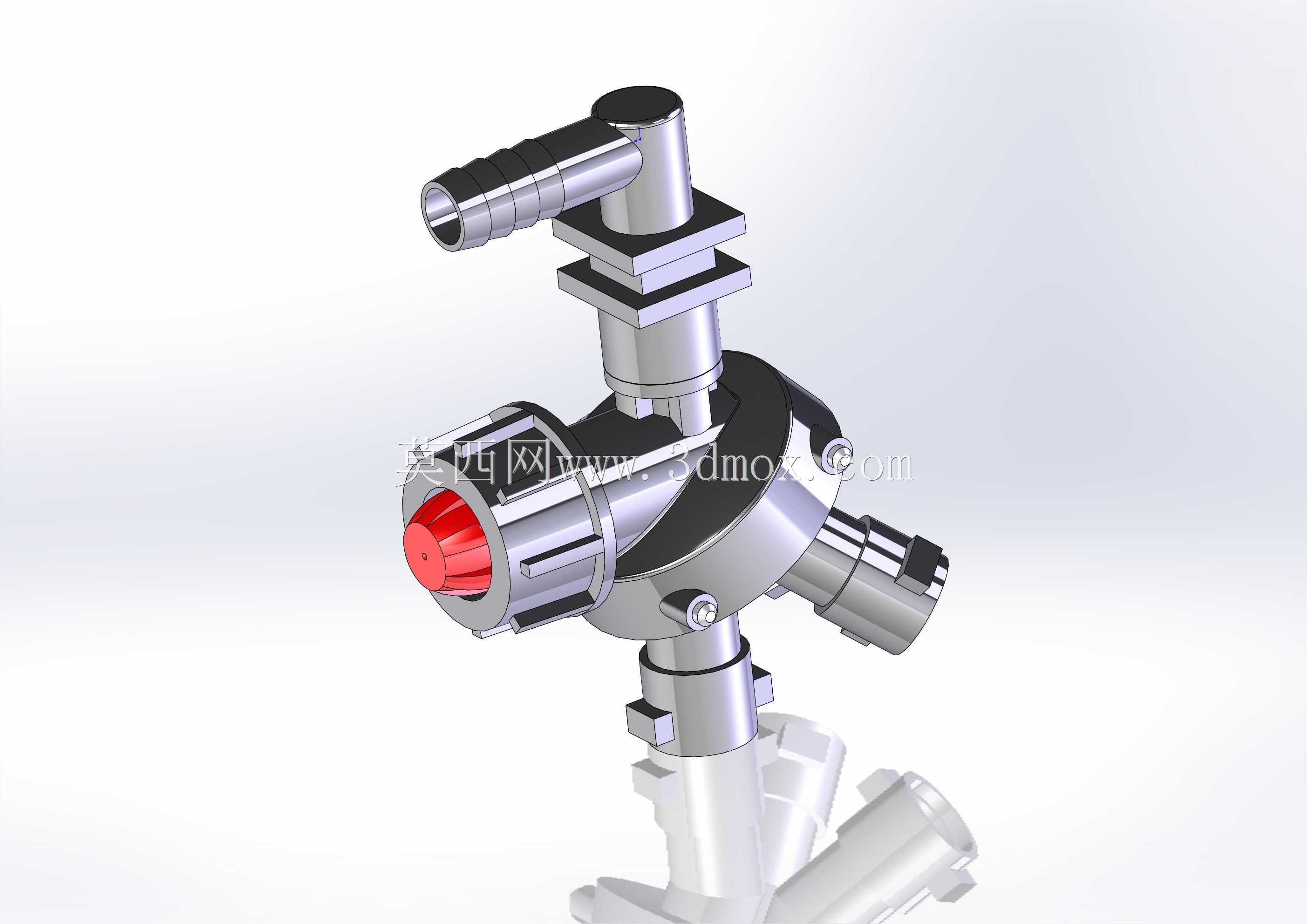

  结构上采用中部集成式阀腔布局,多个接口沿不同方向伸出,包含适配软管的宝塔接头段与带锁紧结构的对接端,可分别接入进气、进液、排空或采样支路。端部红色旋钮为手动操作位,通过旋转带动内部流道切换,旋钮表面做防滑处理,便于戴薄手套操作;旋钮与阀体之间设置压盖与密封件,限制阀杆窜动并降低介质外漏风险。阀体侧面的紧固螺钉用于合装定位,保证上下壳体同轴度,同时为后期维护拆解提供便利。

  设计思路的重点在于把分散的单路阀整合为一体,缩短内部流道长度,降低残留积液与交叉污染概率。内部流道转折处尽量避免锐角死区,使流体冲洗时能够带走残余介质,这对分析仪器、试剂输送以及小批量配料场景尤为关键。接头尺寸按常见软管外径匹配,端部锥段与倒刺组合可在卡箍或管箍压紧后形成可靠密封;不同方向的接口布置需要在建模阶段同步校核管路弯曲半径,避免装配后软管出现死折。

  从安装边界看,竖直方向的阀杆与旋钮占用上部操作空间,侧向接口需保留手指或扳手操作距离,底部伸出段则用于穿板固定或对接下游模块。建模时应把阀体、阀杆、密封压盖、接头、锁紧螺钉和旋钮作为独立装配体处理,配合面区分定位面与密封面:定位面控制同轴度,密封面保留适当压缩量。若用于腐蚀性介质,还需在选材与表面处理上区分流道内壁和外部结构件,避免不同金属接触产生电化学腐蚀。

  三维建模过程中,先确定各接口中心线与阀腔交汇点,再围绕交汇点构建内部流道,能够减少后期反复改孔的问题。外部接头的壁厚需结合耐压等级校核,薄壁处不宜直接承受卡箍局部压紧力;旋钮与阀杆连接建议加入扁位或销接,防止长期操作后打滑。对于需要面板安装的工况,应在阀体中段预留锁紧螺母或法兰面,并明确面板开孔直径、厚度范围以及装配后旋钮高出面板的尺寸。

  该结构并非追求大通径输送,而是强调小流量系统中的路径切换、紧凑布置与操作便利性。实际选型时需要结合介质黏度、颗粒含量、工作压力和操作频率判断密封形式;若介质含结晶或颗粒物,单纯依靠光滑面密封可能出现卡涩,应在流道入口增加过滤或冲洗结构。整体来看,这类多通路换向控制阀适合对空间、残留量和操作效率都有要求的流体系统,建模时把操作空间、管路走向和维护拆解一并纳入,才能得到可直接用于装配评审的结构方案。
