TEEJET1寸二通电动控制阀结构设计

　　该款二通流体控制阀的结构设计，核心围绕农业植保、小型工业流体输送与车载喷洒系统的实际工况展开。阀体采用直通式流道布局，公称通径对应1-1/2英寸规格，接口为内螺纹形式，可直接与同规格金属或塑料管路旋合，无需额外转接法兰，在紧凑设备机架内能够有效缩减管路占用空间。从现场安装边界来看，阀体下部为流体过流主体，四个角位预留了沉头安装孔，既可通过螺纹直接串接在管路中，也能借助孔位将阀体固定在设备安装板上，避免管路振动导致阀口松动；上部驱动模块与阀体之间通过螺栓组连接，两者结合面设置密封结构，防止外部冲洗水、粉尘进入驱动腔。

　　驱动部分采用电磁与机械复位结合的执行结构，顶部设置状态指示件，操作人员在设备旁可直接观察阀门启闭状态，不必拆解护罩或接入控制系统检测。执行器侧面预留电气接线接口，接口方向与阀体流道呈垂直布置，布线时可沿机架立柱走线，减少管路拆装时对线缆的拉扯。执行器外壳带散热筋结构，针对户外连续作业场景，能够在电磁阀频繁启停时将线圈热量快速散出，降低高温环境下线圈烧毁概率。

　　设计过程中优先考虑了维护便利性。阀体与执行器的连接螺栓全部采用外露标准件，现场更换密封件或清理流道杂质时，只需松开连接螺栓即可分离上下两部分，不必将整个阀体从管路中拆下。流道内部无复杂凹陷结构，介质通过时压损较小，针对水剂、低粘度药液类介质，不易在腔体内残留沉积，减少不同介质切换时的交叉污染。

　　从结构受力角度看，阀体采用方形外部轮廓而非传统圆柱形，在同等壁厚条件下具备更好的抗扭性能，安装拧紧管路时阀体不易变形；四个角位的实体结构同时增强了接口处的强度，能够承受管路侧向载荷。执行器与阀体的连接面设置定位止口，装配时可自动保证内部阀芯与驱动轴的同轴度，降低偏心磨损带来的内漏风险。

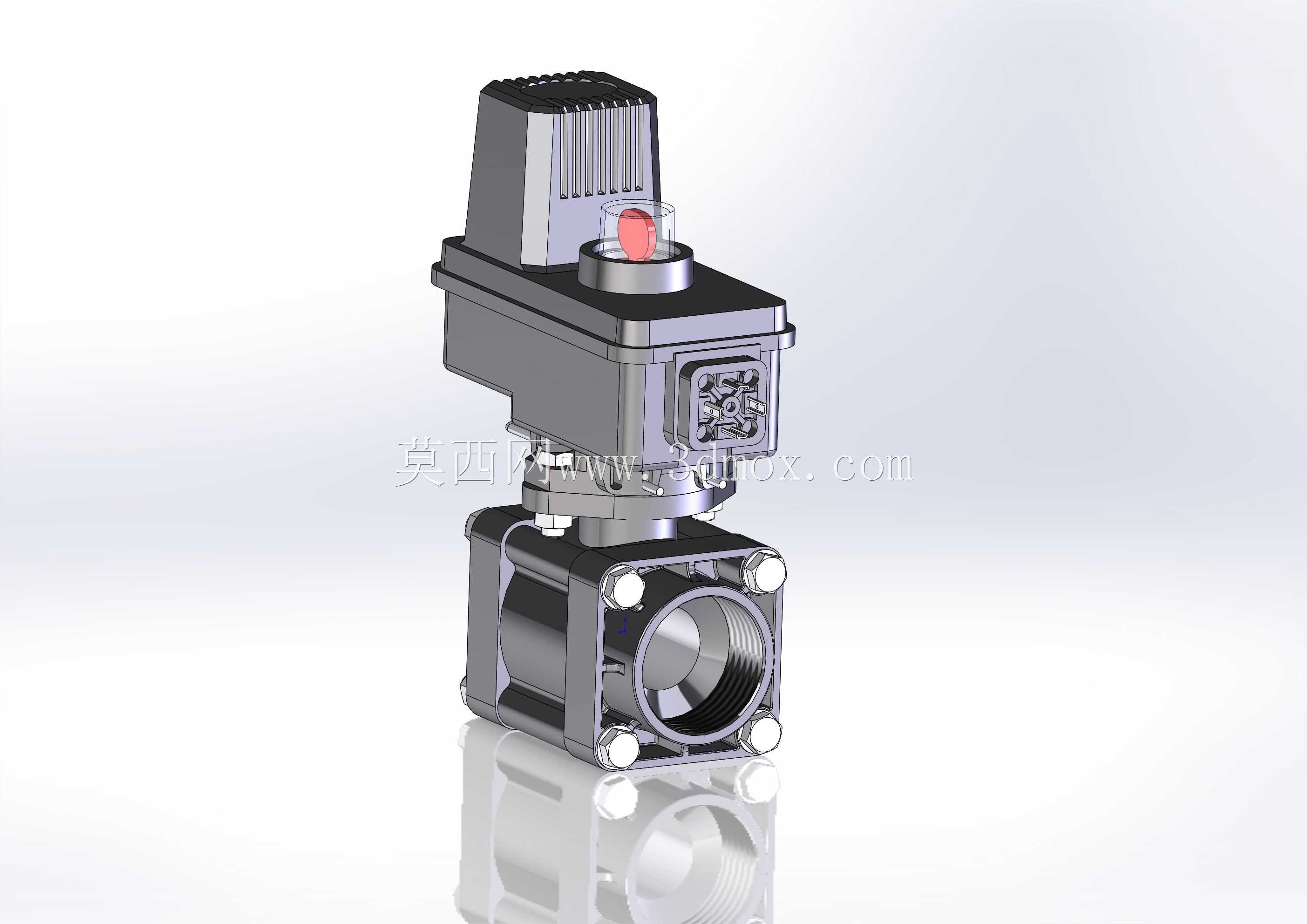

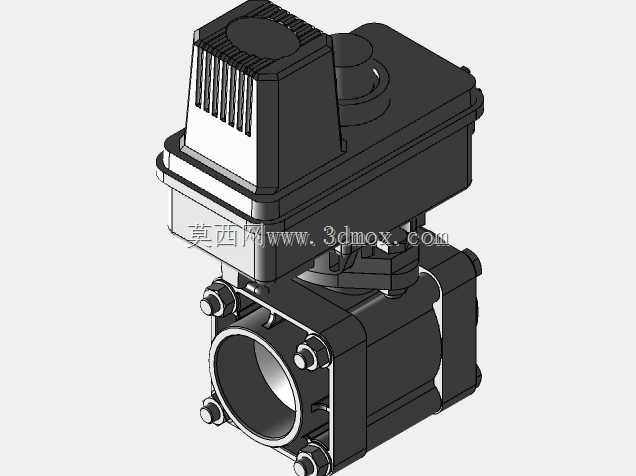

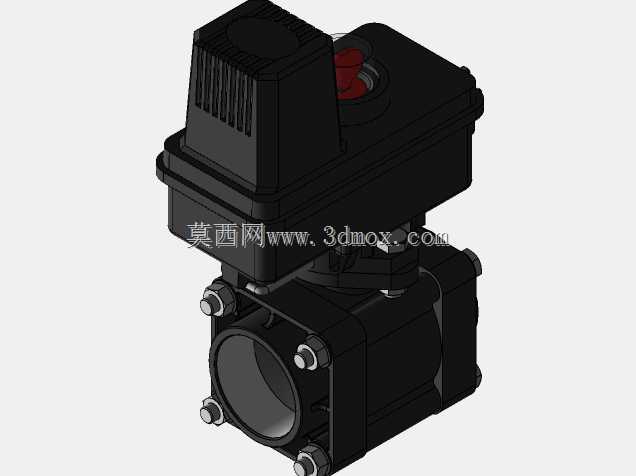

　　在三维建模环节，各零件的装配关系完全按照实际装配顺序建立：阀体流道、阀芯密封面、驱动轴、电磁线圈、外壳护罩、接线端子均为独立可拆分结构，设计人员可直接在模型中检查运动干涉，模拟阀芯启闭行程，确认密封件压缩量处于合理区间。模型同时还原了外部安装孔位、螺纹规格与接线口位置，设备布局设计时可直接将其导入整机装配，核对管路走向、安装空间与线缆弯曲半径，避免后期样机装配时出现阀件与机架、其他管路部件干涉的问题。

　　这类阀件常见于喷杆喷雾机、小型加注设备、冷却循环支路等场景，选型时除关注通径与压力等级，还需核对执行器尺寸与安装空间。该模型完整呈现了阀件的外部轮廓与关键装配关系，可用于管路布局校验、安装支架设计以及控制系统的元件占位参考。
