本田Comet专用耐酸泵MC18结构设计

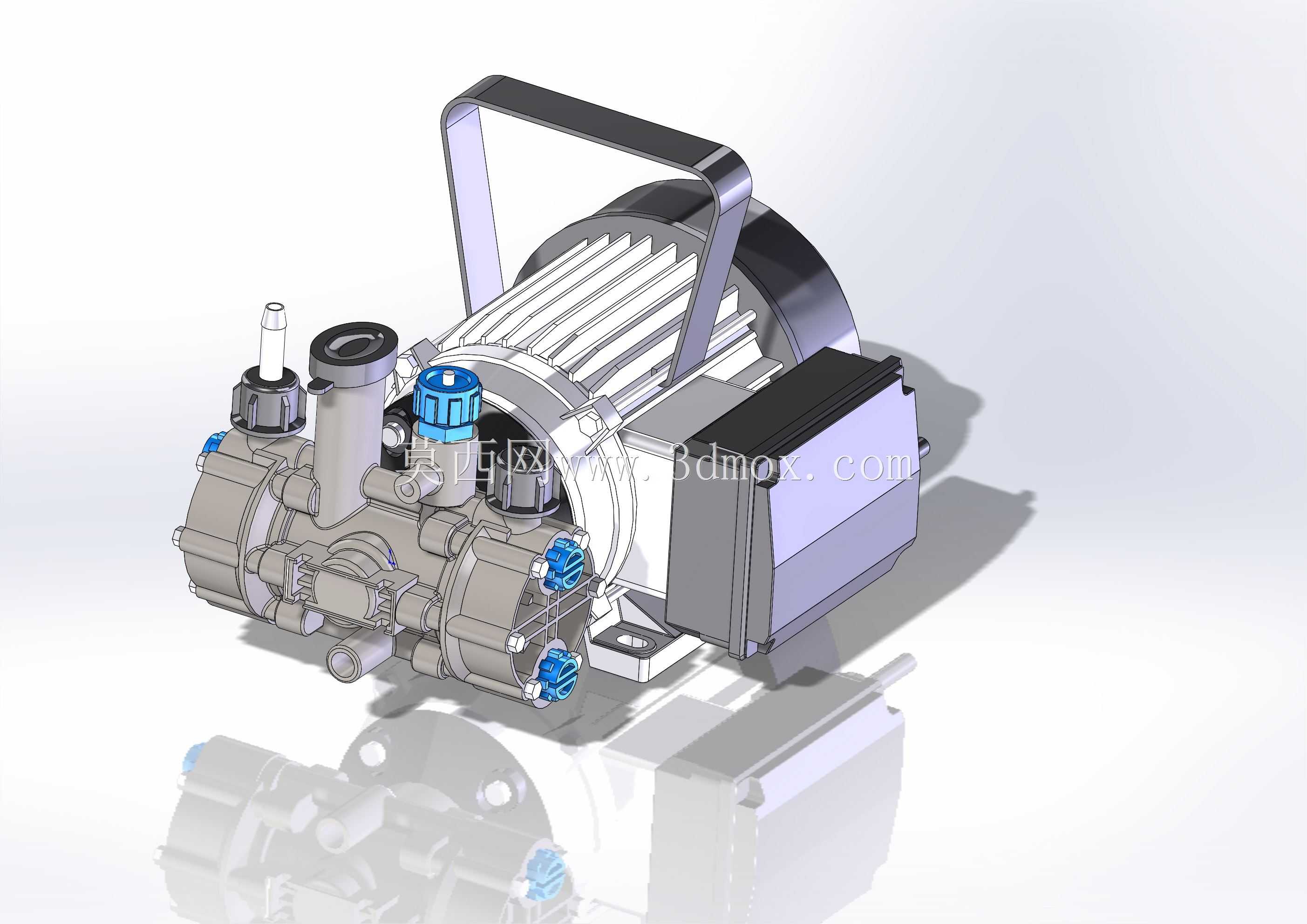

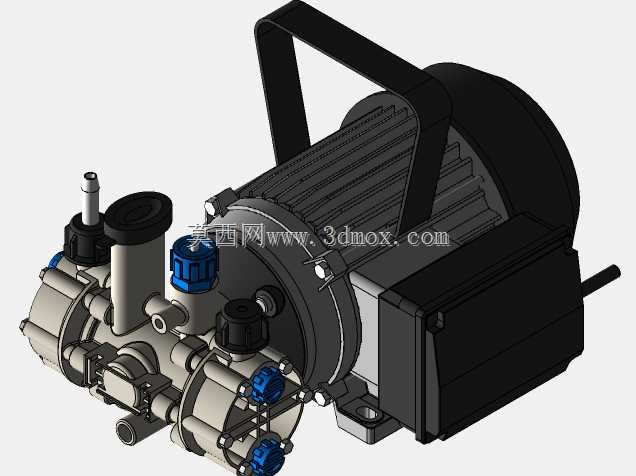

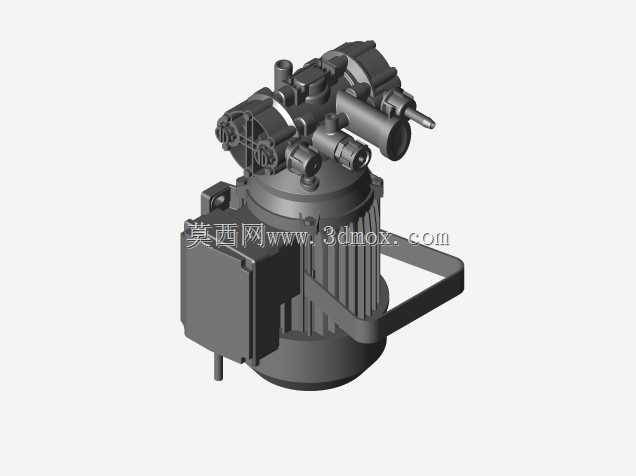

　　这套集成式耐酸泵组的三维结构，核心面向有腐蚀性流体输送需求的作业场景，适配本田Comet系列动力端的安装匹配逻辑，把动力输入、增压腔体、流体接口、便携结构、电气控制模块整合在同一安装基座上，没有冗余的外接支架，整体布局紧凑度经过多轮排布验证。从现场使用的维度看，这类泵组常出现在农用喷施药剂、小型环卫消杀、轻度工业废液转输、户外酸碱类水剂加注的场景里，作业地点往往没有固定的工业管廊与电源支撑，因此整套结构在设计之初就把便携移动、快速接驳、耐介质腐蚀作为核心约束条件。泵体过流部分采用独立的腔体模块化设计，三个带蓝色锁紧结构的接口分别对应吸入、压出与排气/测压功能，接口的密封面预留了标准管螺纹的加工余量，

　　不需要额外定制转换接头就能和常用的耐腐蚀软管、硬管直接对接；腔体外侧的加强筋沿着流体压力的分布走向布置，既避免了厚壁铸件带来的重量冗余，也能在额定工作压力下抑制腔体的形变，防止密封面因为应力不均出现渗漏。和动力端衔接的部分，泵体的安装法兰直接贴合在电机的前端止口上，同轴度由止口的配合公差保证，不需要现场反复调整联轴器对中，减少了户外装配的工作量；电机外壳采用散热鳍片一体成型结构，鳍片的走向顺着提手下方的空气流通路径排布，即使在连续作业的工况下，自然对流也能带走绕组产生的大部分热量，不需要额外加装散热风扇。顶部的弯折提手是整个结构里兼顾人机工程与刚性的部件，它的两个固定脚分别锁附在电机壳体的加强凸台上，

　　提手的弯折弧度避开了流体接口的操作空间，单人搬运时手掌握持的位置刚好落在整套泵组的重心正上方，不会出现一端下坠的情况；提手表面预留了包胶层的安装槽，实际使用时可以包覆防滑耐腐的橡胶层，避免沾到腐蚀性介质后打滑。侧置的电气控制盒做了独立的密封腔体，接线端子全部收纳在盒体内部，盒盖和箱体之间预留了密封胶圈的安装槽，能够阻挡作业时飞溅的水剂与粉尘侵入；控制盒的安装支架采用折弯成型的钣金件，三个固定点分别连接电机壳体与底部基座，即使在移动过程中产生振动，也不会出现盒体松动的情况。底部的安装基座是整套设备的承载基础，它的平面度直接决定了泵组运行时的振动水平，基座上预留了四个长圆形的安装孔，既可以通过螺栓把泵组固定在移动推车、机架平台上，

　　也能适配小范围的安装孔位偏差；基座的边缘做了翻边加强处理，在不增加板材厚度的前提下提升了整体的抗扭刚性，泵体运行时的往复作用力可以通过基座均匀分散到安装基础上，避免局部应力集中。从结构建模的细节来看，所有零部件的配合面都预留了合理的公差带：运动件的配合间隙考虑了不同温度下的热膨胀量，密封件的沟槽尺寸完全对应标准密封圈的规格，紧固件的选用全部采用统一的标准件系列，减少了现场维护时的备件种类；外露的金属件除了过流部分采用耐腐材质外，其余结构件的表面处理工艺也适配户外潮湿、有腐蚀介质的使用环境，避免长时间使用后出现锈蚀卡死的问题。流体路径的设计上，吸入腔的流道做了顺滑的圆弧过渡，没有直角拐点，能够降低流体进入泵腔时的阻力损失，提升自吸能力；压出腔的流道截面逐步扩大，能够缓冲柱塞往复运动产生的压力脉动，让输出的流体压力更平稳，减少管路的振动。整套结构没有多余的装饰性特征，每一处凸起、筋位、开孔都对应明确的功能需求，不管是做结构参考、二次改型还是选型适配，都能直接对应到实际作业中的安装与使用边界。
