CR2032纽扣电池卧式贴片固定座

　　在各类低功耗便携电子、物联网终端、工业传感节点以及主板时钟供电电路中，CR2032纽扣电池的可靠固定与导通是结构设计绕不开的细节。该三维模型完整呈现了一款适配CR2032规格纽扣电池的卧式贴片电池座，从壳体限位、电极接触到PCB贴装边界均做了实体还原，可直接用于电路板布局干涉检查、整机堆叠评估以及小批量样件的结构参考。

　　从实际使用场景来看，这类电池座主要承担两项核心任务：一是在设备主电源断开时维持RTC实时时钟、CMOS配置参数或低功耗传感器的短时供电，避免数据丢失；二是为独立工作的微型发射模块、蓝牙信标、温湿度记录标签提供紧凑的3V电源载体。模型采用侧向推入式取放结构，电池从开口侧滑入座体后，由周圈侧壁形成径向约束，底部与侧部的弹性触点同时提供轴向预紧和电气连接，能够在常规振动工况下避免电池松脱、接触瞬断。

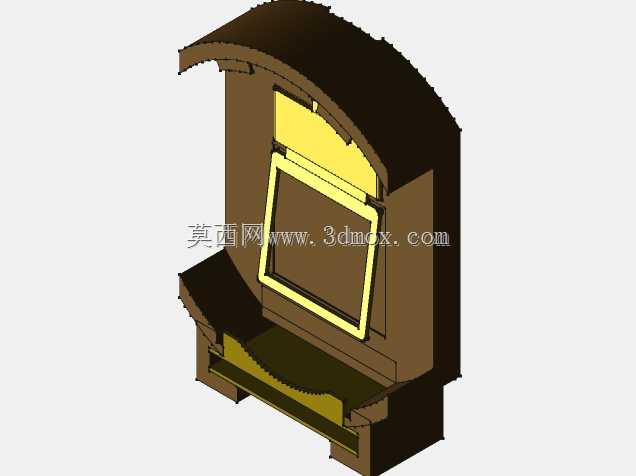

　　设计思路上，座体主体为耐高温绝缘基座，外部包覆金属屏蔽与固定框架，既保证焊盘焊接后的结构强度，也在一定程度上降低周边电磁信号对电池供电回路的干扰。正负极弹片的接触位置经过曲面贴合处理，与CR2032电池外壳的接触区域避开了电池边缘卷边，减少因镀层磨损或氧化带来的接触电阻波动。模型中可以清晰看到弹片根部的让位空间，这一细节用于保证多次更换电池后仍具备足够回弹量，避免塑性变形导致夹持力下降。

　　外形与安装边界方面，该电池座整体呈低矮圆盘加侧向贴片引脚的布局，高度方向控制在纽扣电池厚度叠加基座壁厚的范围内，适合对整机厚度有严格限制的卡片式设备、手持终端以及薄型传感器外壳。底部两个贴片焊盘向外延伸，符合表面贴装工艺的焊盘抓取要求，回流焊过程中熔融锡膏能够在引脚侧面形成可靠焊缝，同时金属外壳的接地焊盘可进一步增强与PCB之间的结合强度。在PCB布局时，需要在电池推入方向预留手指或镊子取放空间，座体背面不应布置过高元件，周边丝印框需与金属外壳保持安全电气间隙，防止焊接连锡或组装干涉。

　　对于结构工程师而言，该模型的价值不止于外观还原，更在于把电池座与电池组合后的真实包络体纳入整机数字样机。在堆叠阶段，可以直接测量电池顶面到外壳内壁的距离，评估缓冲泡棉厚度；也可以检查侧向开口是否被外壳筋位遮挡，确认量产装配时电池能够顺畅装入。针对有跌落要求的产品，还可依据模型中侧壁包裹范围判断电池在冲击下的脱出风险，必要时在外壳内侧增加局部挡墙。电气工程师则可结合焊盘位置规划电源走线，将正极回路就近连接至芯片电源引脚，负极通过大面积铺地降低阻抗，从而提升纽扣电池在脉冲电流下的电压稳定性。

　　在传感类产品中，CR2032电池座往往决定了维护窗口的大小。模型所体现的卧式结构相比竖向卡扣座，在更换电池时不需要垂直方向的大操作空间，适合外壳内部高度紧张、但板面侧向仍有缝隙的设计。弹片接触形式也避免了弹片式顶针长期受压后的疲劳问题，电池装入后主要依靠侧向弹性臂和底部托举共同限位，接触压力分布更均匀。若用于工业现场仪表，还可在该结构基础上配合三防涂覆或密封圈，降低潮气、粉尘对触点的侵蚀。

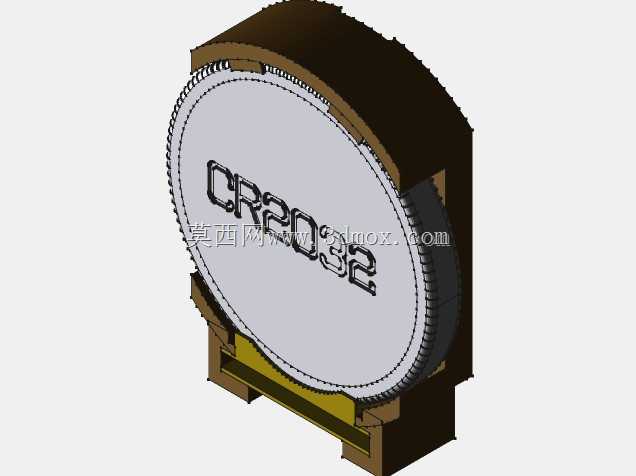

　　建模细节上，座体的绝缘部分与金属外壳分别独立成体，能够清晰区分材料边界，便于后续做剖面检查或导出二维工程图。电池本体上的CR2032标识、表面滚花纹理以及与座体之间的装配间隙均有体现，可用于渲染说明书爆炸图、装配示意图，也能在评审时直观展示电池正负极方向，减少产线反接风险。对于需要自定义外壳开孔的项目，可直接提取座体最大外轮廓作为开孔参考，再依据塑料件成型公差预留单边间隙，避免因外壳收缩导致电池座被顶起。

　　综合来看，这款CR2032电池固定座模型覆盖了从元件选型、PCB布局到整机装配验证所需的关键几何信息，适合在低功耗电子产品开发早期作为机械与电子协同设计的基础元件使用。
