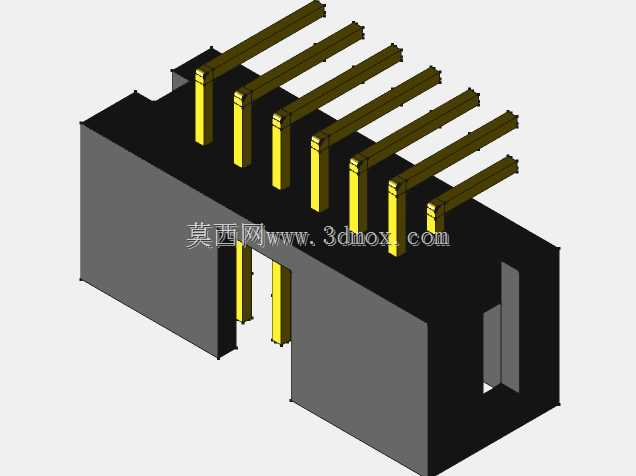

IDC2x6公头连接器结构建模

　　基座底部的凸台则用于贴板时控制插装高度，保证针脚伸出PCB背面的长度一致，减少虚焊风险。外露的导电端子采用折弯成型结构，接触段与压接段分别承担不同功能：接触段表面做镀金或镀锡处理，降低接触电阻并提升抗腐蚀能力，压接段则设计成刺破式结构，可直接压入扁平排线的线芯，无需提前剥线，这也是IDC连接器区别于普通排针的关键特征。设计这类连接件时，首先要确定的是针脚中心距，2x6规格通常沿用标准IDC间距，保证和通用排线、母座完全互换。其次要核对端子的折弯高度与伸出长度，既要保证对插时有足够的接触行程，又要避免端子过长导致装配后与周边元件干涉。绝缘基座的外形边界需要结合PCB布局预留安全间隙，尤其是靠近板边、安装柱或者高元件的位置，在板级互连的实际布线场景里，IDC类公头连接器常被用于多通道信号的并行引出，尤其适合空间紧凑、需要快速压接排线的设备内部。这款2x6排布的公头，核心作用是在两块PCB之间、或者PCB与扁平排线之间建立12个独立的电气通路，常见于仪器仪表内部的传感信号采集、工控板卡的IO扩展、小型控制模块的线束对接。和单排直插结构不同，双排错位排布能在有限板宽内压缩占用面积，同时保持每根针脚的焊盘间距满足常规波峰焊或手工焊接要求。从结构上看，黑色绝缘基座承担针脚固定与对位功能，材质通常选用耐温绝缘工程塑料，能够过回流焊或波峰焊的温度区间而不发生形变。基座两侧预留的卡位结构，用于和母座对插时形成侧向限位，避免长期振动环境下出现松脱；

　　要留出手指插拔和工具操作的空间。安装边界方面，公头整体呈长方体布局，双排端子沿长度方向等距排列，宽度方向覆盖两排针位，高度方向由基座厚度加上下端子伸出量构成。PCB开孔需要对应每根端子的位置设计金属化孔，孔径略大于端子对角线尺寸，既方便插件，又能保证焊锡充分浸润。基座底面与PCB表面贴合后，端子背面伸出长度控制在可形成可靠焊点的范围内，过长容易在焊接后触碰相邻走线，过短则会造成焊锡填充不足。在实际选型和建模过程中，还要关注对插导向。公头端部通常做倒角或导向斜面，使母座能够顺利滑入，即使在盲装或设备内部视线受限的位置，也能降低插偏、顶弯端子的概率。端子根部与塑胶基座的结合处需要有足够的包胶深度，防止多次插拔后端子出现松动或后退。

　　对于需要承受轻微振动的应用，塑胶本体上的卡扣或凸点可以和母座形成机械锁合，仅靠摩擦力维持连接往往不够可靠。从三维建模角度还原该零件时，应优先保证端子间距、排距、基座外形和安装孔位这些配合尺寸准确，其次再细化表面倒角、拔模斜度和端子端部形状。塑胶件需要考虑注塑成型的拔模方向，侧壁预留合理斜度，避免模型在后续出工程图或开模时出现倒扣无法脱模的问题。端子作为细长冲压件，建模时要还原其折弯半径和截面形状，因为折弯处的应力集中会直接影响实际使用寿命，半径过小容易在压接或插拔时产生裂纹。在设备内部，这类连接器往往不是孤立存在的。它周边可能布置有滤波电容、电阻或者驱动芯片，因此模型的高度会影响整机的层叠空间；如果设备采用上下壳体扣合结构，

　　连接器顶部还要和壳体内壁保留安全距离，防止压到排线或端子。对于需要经常维护的模块，公头的摆放方向应顺着排线自然弯曲方向，避免排线出现急折，降低线材疲劳断裂的可能。电气性能上，12个通道可同时传输低压数字信号或低功率模拟信号，相邻针脚之间的绝缘电阻和耐压由塑胶材料性能及爬电距离决定。在信号速率较高的场合，针脚排布还会影响串扰，双排结构中相邻针位的信号分配需要结合原理图进行优化，比如将地线穿插在高速信号线之间。建模时把这些物理位置准确表达出来，结构工程师才能在布线阶段评估电磁兼容风险。总体而言，这款IDC2x6公头虽然属于小型标准件，但在整机互连中承担着信号通路可靠性的基础作用。准确还原其外形尺寸、安装边界、端子形态和配合特征，既能为PCB布局提供真实的三维占位参考，也能为后续装配校核、线束走向模拟和维护空间评估提供依据。
