工业铝型材直角连接支座结构设计

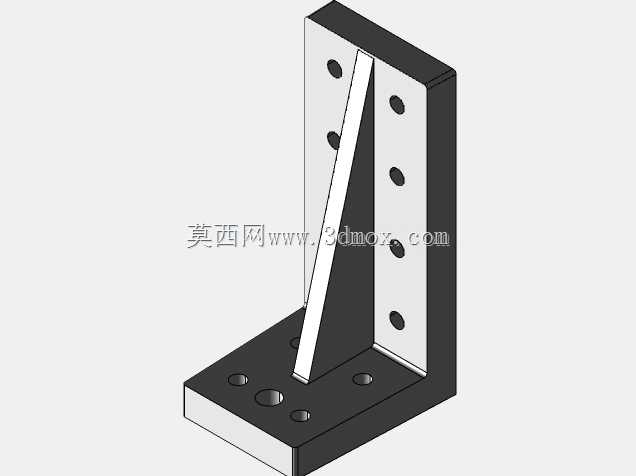

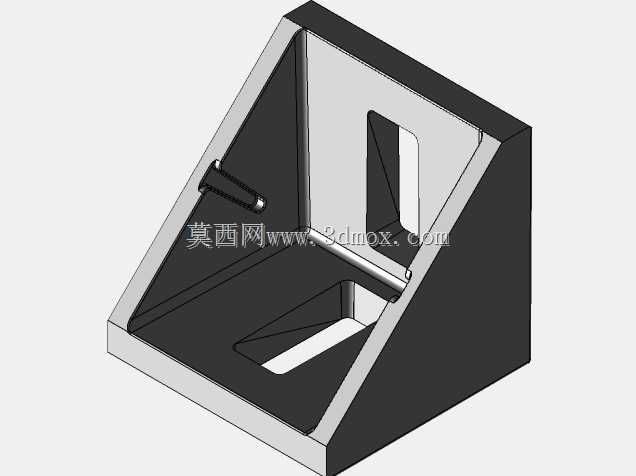

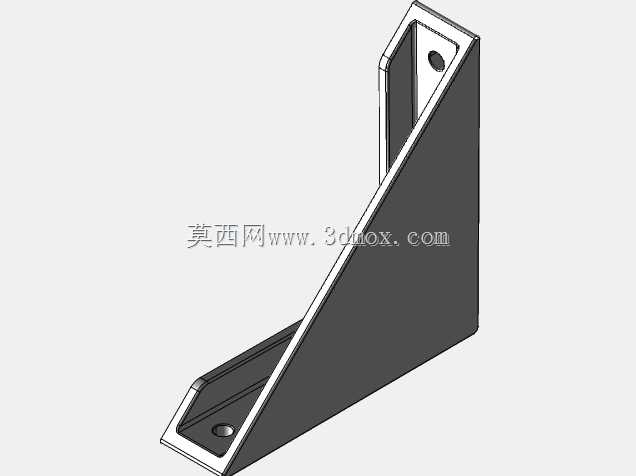

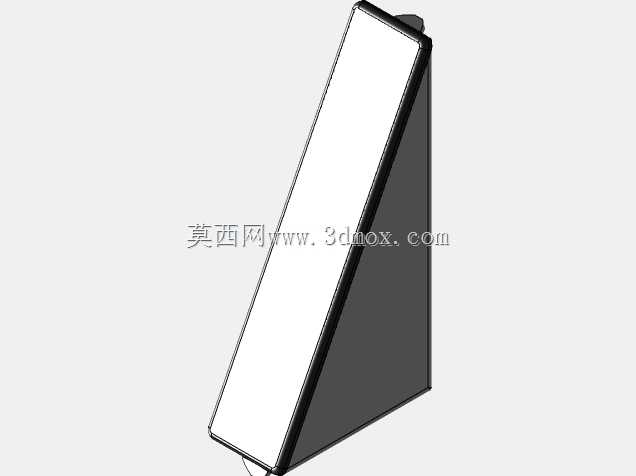

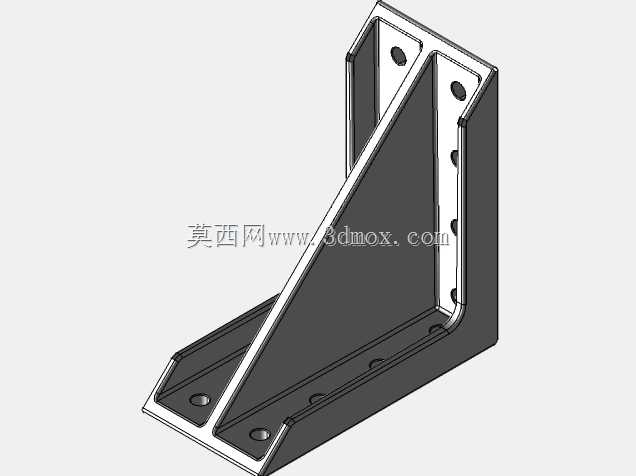

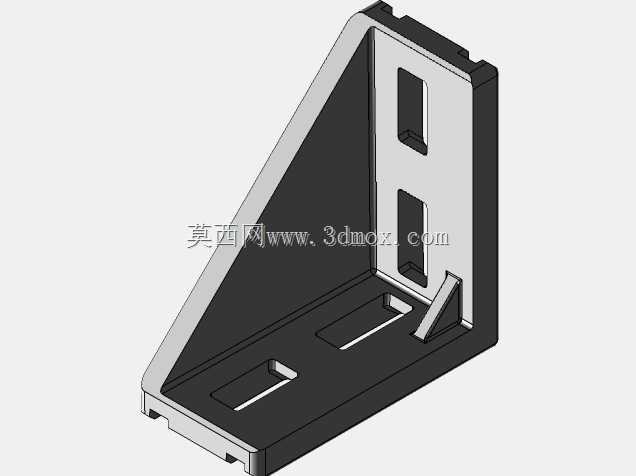

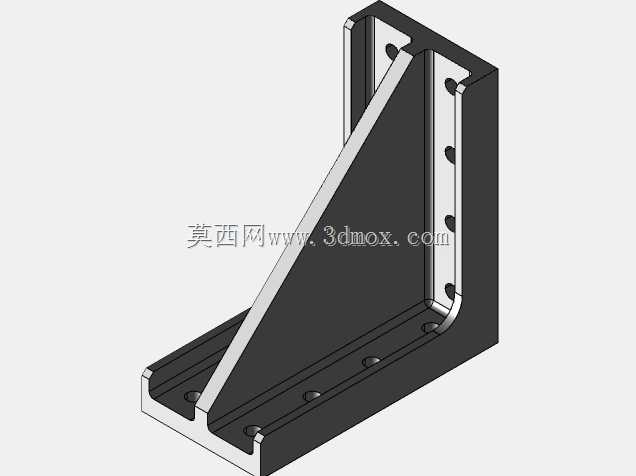

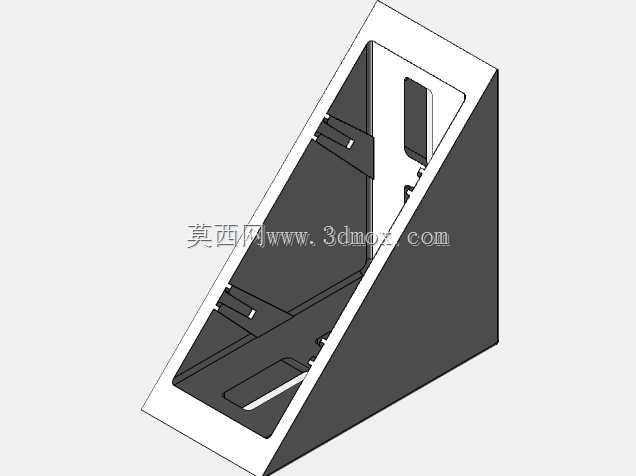

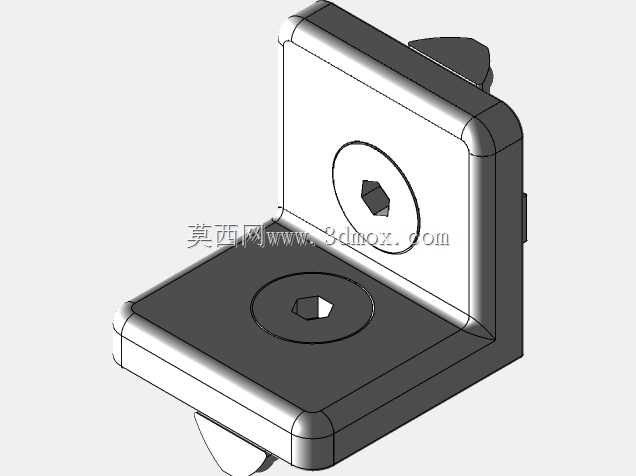

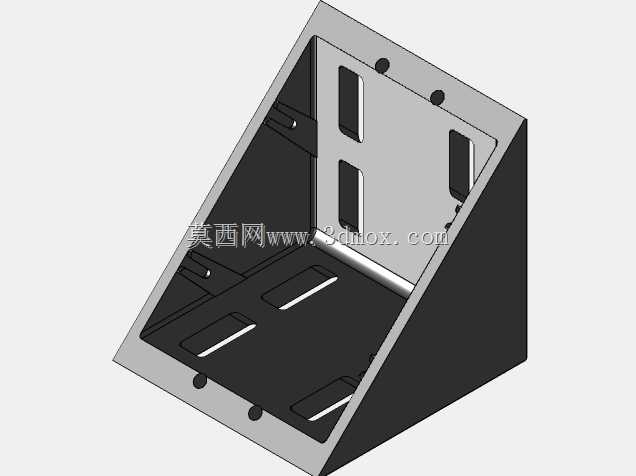

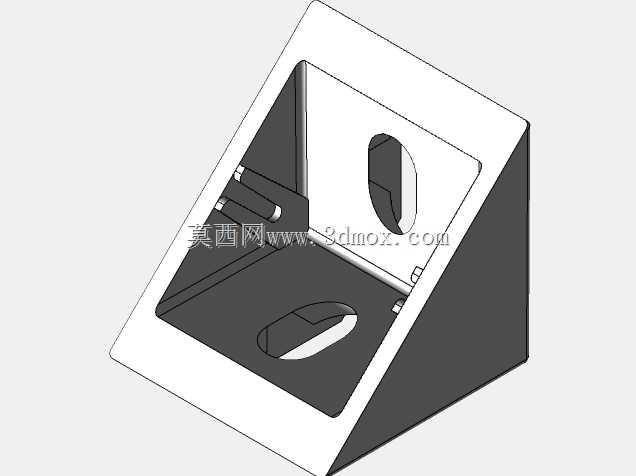

　　在自动化生产线的机架搭建、设备外围防护栏的转角衔接、小型检测工位的台面支撑场景里，这类直角连接构件的使用频率远超很多常规紧固件。它的核心作用不是单纯把两根型材拧在一起，而是抵消型材拼接处的剪切错位，让垂直交汇的两根铝型材在承受侧向推力、设备运行带来的微幅振动时，拼接面不会出现相对滑移，长期保持框架的整体形位精度。很多现场调试的工程师都遇到过，只用角槽连接件搭配螺栓固定的型材转角，在设备连续运行两三个月后，拼接缝会出现肉眼可见的缝隙，台面的水平度跟着偏移，而这类外置式直角支座相当于在转角外侧额外增加了一道刚性约束，把型材端面的受力分散到更大的接触面上，避免局部应力集中把型材的槽口压变形。从结构形态上看，它采用了三角楔块式的主体构型，

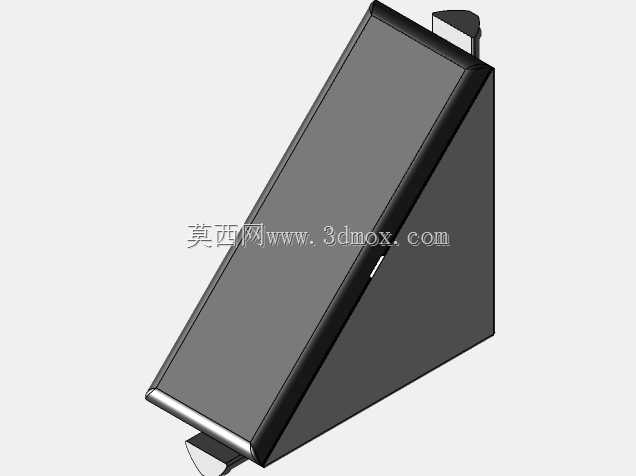

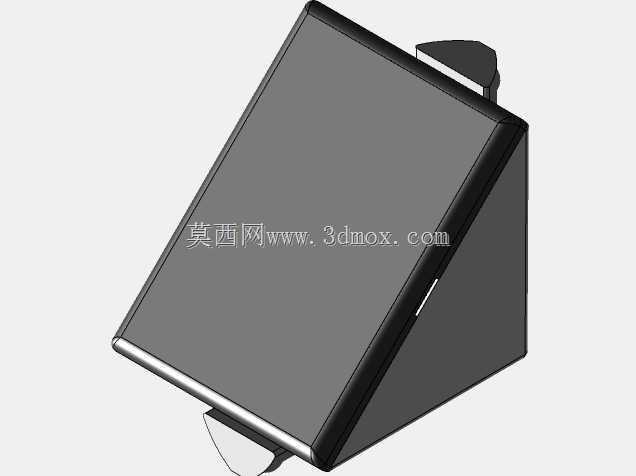

　　两个互相垂直的贴合面分别对应两根垂直交汇铝型材的外表面，贴合面的平面度控制在合理范围内，安装后不会出现局部翘边导致的虚接。构件的边缘做了斜切收边处理，没有突出的尖锐棱角，既避免安装调试过程中划伤操作人员，也不会和周边布设的气管、线缆产生干涉。顶部和底部延伸出的定位凸边，刚好可以卡入铝型材的标准槽口内，安装时不需要额外扶持对位，凸边先承担初步的定位作用，后续拧紧紧固件时构件不会发生偏移，单人即可完成转角处的安装作业，相比无定位结构的普通角件，能节省不少现场装配的对位时间。设计这类构件时，首先要匹配对应规格铝型材的槽宽、截面外形尺寸，两个垂直贴合面的垂直度公差需要和铝型材本身的角度公差匹配，否则安装后会强行掰弯型材，

　　给框架引入额外的装配内应力。主体的壁厚不需要盲目做厚，要结合铝型材框架常见的负载工况做应力校核，在保证刚性的前提下控制整体重量，同时预留出紧固件的安装空间，确保常用的内六角扳手可以顺利伸入操作，不会出现螺丝拧到一半被构件侧壁挡住的情况。构件表面做了黑化处理，一方面可以和工业铝型材常见的银白氧化表面形成视觉区分，方便现场巡检时快速识别转角连接点位，另一方面也能提升构件本身的防锈耐磨能力，在有少量切削液、潮气的车间环境里长期使用也不会出现表面锈蚀脱落。从安装边界来看，它属于外装式配件，不需要在铝型材端面做额外的铣削加工，也不用在型材内部预埋螺母，直接从型材外侧完成固定，对于已经搭建完成的现有框架做转角加固时，不需要拆解原有结构，

　　直接在外侧加装即可，改造适配性很强。构件的整体外轮廓不会超出铝型材截面的外接边界太多，安装后不会过度占用设备周边的操作空间，在设备排布紧凑的生产线工位里也能顺利使用。在一些需要频繁调整工位布局的柔性生产线上，这类连接构件的优势更加明显，拆解和重新安装都不会破坏铝型材本身的槽道结构，重复拆装多次后依然能保持可靠的连接精度，不会像内置式连接件那样反复拆装后磨损失位。它的受力路径设计也很清晰，垂直方向的负载通过竖向贴合面传递到竖向型材上，水平方向的侧向力通过横向贴合面传递到横向型材上，两个方向的受力互不干扰，不会出现单个螺栓同时承受多个方向剪切力的情况，有效提升了连接节点的整体负载上限。在一些轻型物料货架的转角、设备操作面板的支撑支架、安全防护门的门框转角位置，这类构件都能提供稳定的连接支撑，不用针对每个转角单独设计定制机加工件，大幅缩短非标设备框架的设计和装配周期。建模过程中需要重点关注两个贴合面的相交棱边处理，不能出现倒角过大导致实际接触面积不足的问题，同时定位凸边的尺寸要和型材槽口保留合理的间隙，既方便顺利卡入，又不会因为间隙过大导致定位失效。
